Leírás és Paraméterek

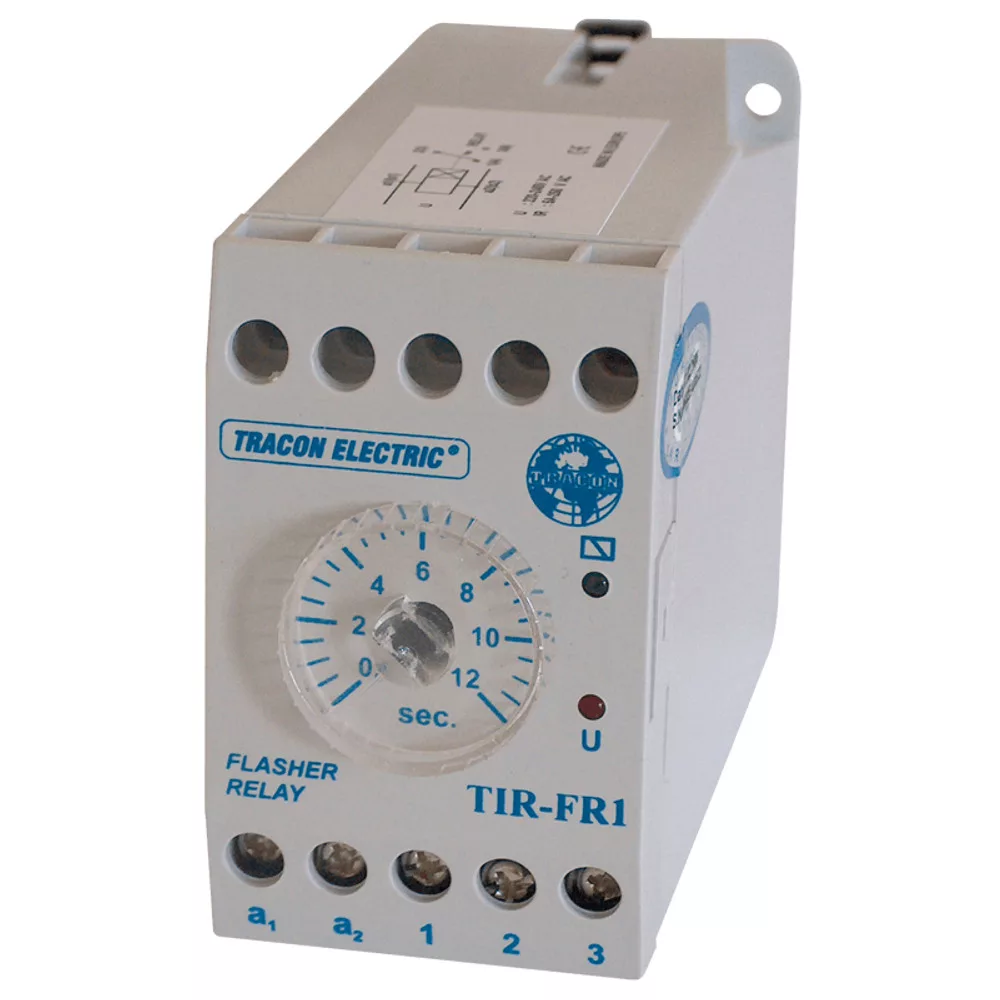

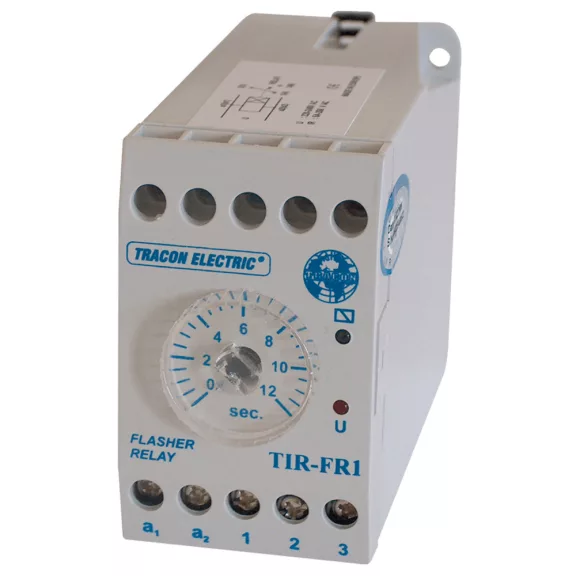

250V AC, 0,5s / 0-12s, 5A/250V AC, 10A/24V AC/DC Ciklikusan ismétlődő folyamatok vezérlésére, vagy fényreklámok vezérlőegységeiben a ki-és bekapcsolások időzítésének szabályozására stb. alkalmazzák. A készülékház anyaga műanyag. A működés állapotáról a homlokoldalon található LED-ek nyújtanak tájékoztatást. A TIR-FR1 relé kimenete 1 db potenciálfüggetlen váltóérintkezőt tartalmaz. A tápfeszültég csatlakoztatása után a készülék reléje gerjesztetlen állapotban van és a készülék ugyanebben a helyzetben marad a forgatógomb segítségével beállított t1 időn keresztül. A beállított idő végén a relé gerjesztett állapotba kerül, kimenetén állapotot vált és abban a helyzetben marad 0,5 s-ig. A 0,5 s elteltével a relén ismét megszűnik a gerjesztés, és a relé alapállapotba kerül. A TIR-FR2 típusú relé 2 db, egymástól függetlenül működő, cikli kusan ismétlődő folyamat vezérlésére, ki-és bekapcsolási ciklusok időzítésének szabályozására stb. alkalmazható, 2 db potenciál független váltóérintkezővel szerelve készült. Ha a készülékre tápfeszültséget kapcsolunk, akkor a relé tekercse gerjesztett állapotba kerül és a kimeneti csatlakozója állapotot vált, mely állapotot megtartja a ton ideig. Ezen idő elteltével a relé gerjesztése megszűnik és érintkezői visszaállnak az eredeti pozícióba. Ebben a pozícióban toff ideig marad. Ennek az időnek az elteltével a relé ismét gerjesztett állapotba kerül. A relé a leírt ciklikus módon addig működik, míg a tápfeszültség a készüléken meg nem szűnik.
| Érintkezők kialakítása | 1 CO |
| Névleges feszültség | 230 V AC |
| Típus | Ütemadó idörelé |
| Súly | 170g |
