Leírás és Paraméterek

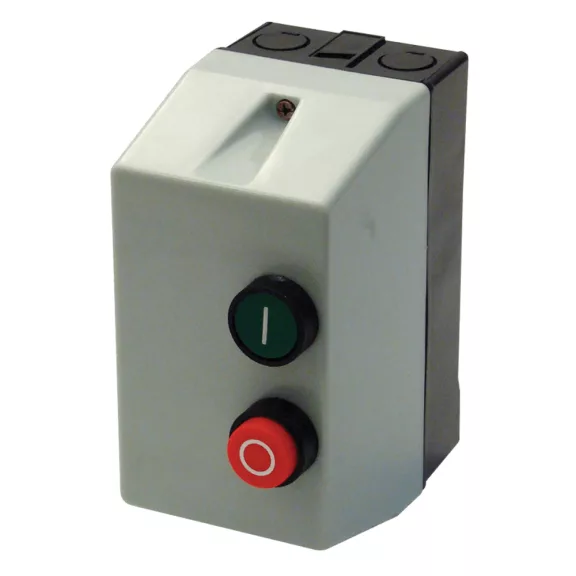

Tracon Tokozott motorvédő 5A-es 2.2kW-os vezérlő feszültség 230V hőrelé 4-6A-es, TEMS1-092-P7
A készülék egy vezérlő kontaktorból, egy termikus túláramvédelmi reléből, egy zöld BE, egy piros KI gombból és egy - két részből álló - műanyag, illetve acéllemez házból áll. A kontaktor és a túláramvédelmi relé műszaki paraméterei határozzák meg, hogy milyen teljesítményű motort lehet a kombinációval indítani. A termikus túláramvédelmi relével beállítható a védendő motor műszaki paramétereihez illeszkedő áramvédelmi szint. A BE/KInyomógombokkal végezhető el a motor be- és kikapcsolása. Amennyiben a hőrelé működése miatt áll le a motor, akkor a visszakapcsolás előtt megkell nyomni a KI gombot a reteszelés oldásához! A ház egyszerűen a felületre szerelhető az alján lévő rögzítő furatok segítségével. A kábel bevezetésétkiüthető kábelnyílások segítik a tokozat tetején, alján és a hátlapon. A működtető kör elő van kábelezve, a kontaktor és a hőrelé össze van építve. A készülék a csatlakozó kábelek bekötése után működésre kész. A készülékeket el kell látni külső zárlatvédelemmel!
| Anyaga | Műanyag |
| 3 fázisú, 50/60Hz motor névleges teljesítménye (kW) | 2,2kW |
| Hőkioldás beállítási tartománya (A) | 4-6A |
| Névleges áram | 9A |
| Pólusszám | 3 |
| Vezérlő feszültség | 230V |
| Súly | 880g |
