Leírás és Paraméterek
Fő jellemzők
Termékcsalád Phaseo
Termék vagy komponens típusa Tápegység
Betáplálás típusa Szabályozott kapcsoló üzemmód
Bemeneti feszültség 100...120 V AC egyfázisú, csatlakozó(k): N-L1
200...500 V AC fázistól fázisig, csatlakozó(k): L1-L2
Kimeneti feszültség 24 V DC
Névleges teljesítmény W-ben 240 W
Tartozékok Teljesítménytényező korrekciós szűrő megfelel IEC 61000-3-2
Betáplálás kimeneti áram 10 A
Kimeneti védelem típusa Túlterhelés ellen, védelmi technológia: kézi vagy gépi reset
Túl magas feszültség ellen, védelmi technológia: 30...32 V, manuális nullázás
Zárlat ellen, védelmi technológia: kézi vagy gépi reset
Túl alacsony feszültség ellen, védelmi technológia: szétkapcsolás, ha U < 21,6 V
Termikus, védelmi technológia: automatikus reset
A környezeti levegő hőmérséklete a működéshez 50...60 °C van
-25...50 °C nélkül
Kiegészítő jellemzők
Bemeneti feszültség korlátok 170...550 V
85...132 V
Hálózati frekvencia 47...63 Hz
Bekapcsolási túláram 30 A for 2 ms
Cos fi 0.68 -240 V
0.69 -120 V
Hatásfok 87 %
Kimeneti feszültség korlátok 24...28.8 V beállítható
Teljesítmény disszipáció W-ban 31 W
Vonali és terhelésszabályozás 1...3 %
Tartási idő >= 120 ms -400 V
>= 20 ms -100 V
>= 40 ms -240 V
Engedélyezhető ideiglenes áram növekedés 1,5 x In 4 mp-ig
Csatlakozás típusa Eltávolítható csavar terminál blokk esetén diagnosztikai relé, csatlakozó kapacitás 2 x 2,5 mm²
Csavaros típusú kapcsok esetén bemeneti kapcsolat, csatlakozó kapacitás 3 x 0,5...3 x 4 mm² AWG 22...AWG 12
Csavaros típusú kapcsok esetén bemeneti földelés, csatlakozó kapacitás 1 x 0,5...1 x 4 mm² AWG 22...AWG 12
Csavaros típusú kapcsok esetén kimeneti csatlakozó, csatlakozó kapacitás 4 x 0,5...4 x 4 mm² AWG 22...AWG 12
Csavaros típusú kapcsok esetén kimeneti föld csatlakozó, csatlakozó kapacitás 1 x 0,5...1 x 4 mm² AWG 22...AWG 12
Jelölés CE
Szerelőtartó 35 x 15 mm szimmetrikus DIN sín
35 x 7.5 mm szimmetrikus DIN sín
Működési helyzet Függőleges
Működési magasság 2000 m
Kimeneti csatolás Párhuzamos
Sorozat
Teszt neve Vezetett kibocsátások az erősáramú vezetéken megfelel EN 55011 B osztály
Elektrosztatikus kisülés megfelel EN/IEC 61000-4-2
Indukált eletromágneses mező megfelel EN/IEC 61000-4-6
Mágneses mező megfelel EN 61000-4-8
Elsődleges áramkör üzemszünete megfelel IEC 61000-4-11
Sugárzott elektromágneses mező megfelel EN/IEC 61000-4-3
Sugárzott emissziók megfelel EN 55011 B osztály
Gyors tranziens megfelel IEC 61000-4-4
Túlfeszültség megfelel EN/IEC 61000-4-5
Harmonikus áram kibocsátás megfelel EN/IEC 61000-3-2
LED állapota 1 LED Zöld és piros esetén kimeneti feszültség
1 LED zöld, vörös és narancs esetén kimeneti áram
Mélység 145 mm
Magasság 143 mm
Szélesség 86 mm
Termék súlya 1 kg
Környezet
Termékbizonyítványok CCSAus
UL
KC
Szabványok UL 508
CSA C22.2 No 60950-1
Környezeti jellemző EMC megfelel EN 61000-6-1
EMC megfelel EN 61000-6-3
EMC megfelel EN/IEC 61000-6-2
EMC megfelel EN/IEC 61000-6-4
EMC megfelel EN/IEC 61204-3
Biztonság megfelel EN/IEC 60950-1
Biztonság megfelel EN/IEC 61204-3
Biztonság megfelel SELV
IP védettségi szint IP20 megfelel EN/IEC 60529
Környezeti levegő hőmérséklet tárolásra -40...70 °C
Relatív páratartalom 0...90 % működés során
0...95 % raktáron
Túlfeszültségi kategória I. osztály megfelel VDE 0106-1
Dielektromos szilárdság Bemenet és föld között
Kimenet és föld között
Bemenet és kimenet között
MTBF reliability 613500 H at 100 V AC with UTE C80-810 calculation method
892000 H at 200...500 V AC with UTE C80-810 calculation method
Kínálat fenntarthatósága
Fenntartható ajánlat Green Premium termék
RoHS (dátum kód: YYWW) Megfelelés - óta 0501 - Schneider Electric megfelelőségi nyilatkozat
REACh A referencia nem tartalmaz SVHC-t a határérték felett
A termék környezeti profilja Elérhető
Termékkivezetési feladatok Elérhető

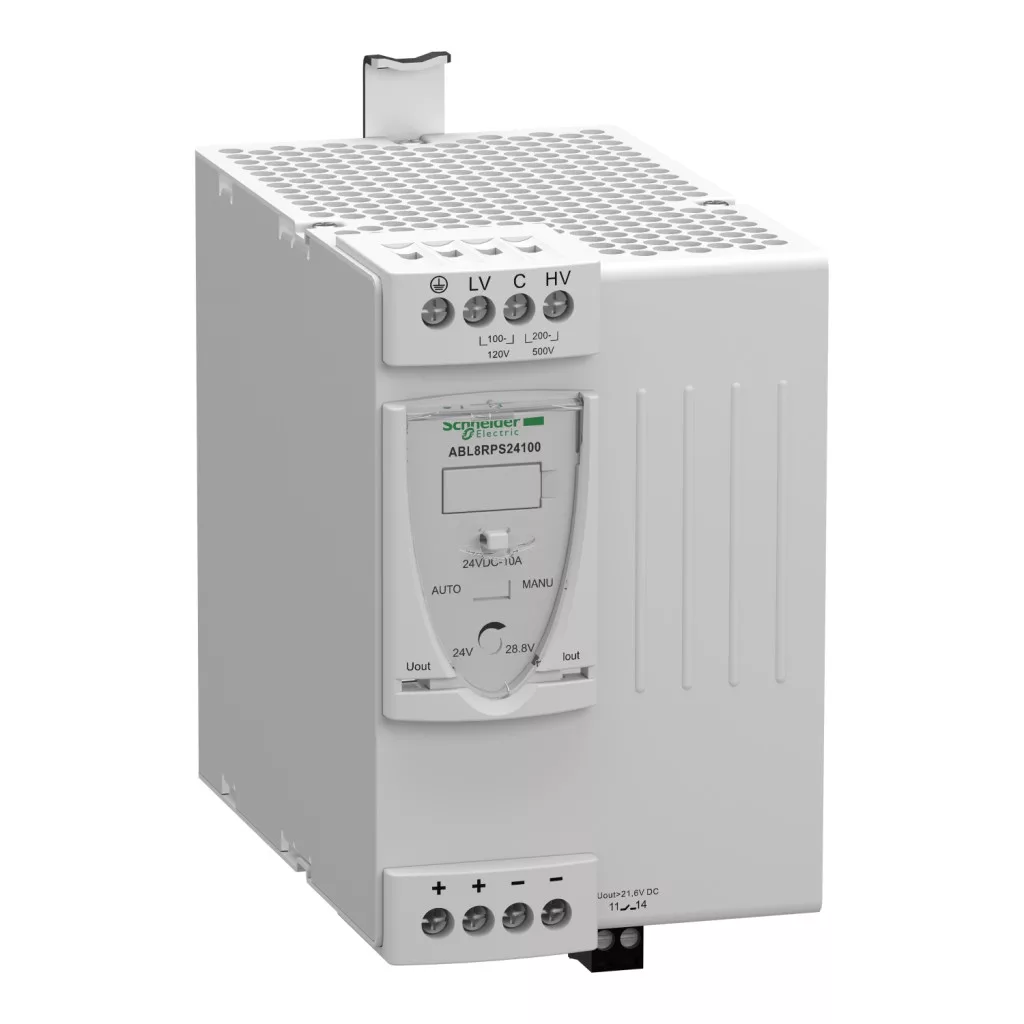

Cikkszám: ABL8RPS24100
| Feszültség | 230 V AC |
| IP védettség | IP20 |
| Kimeneti feszültség | 24 V DC/10A |
| Szélesség 18 mm-es osztásban | 2,5 |
| Terméktípus | Tápegységek, reduktorok |
| Pólusok száma | 1P |
| Súly | 1660g |
