Leírás és Paraméterek
Fő jellemzők
Termékcsalád Zelio Control
Termék vagy komponens típusa Moduláris mérő- és vezérlőrelék
Relé típusa Sebességvezérlő jelfogók
Relé megnevezése RM35S
Relé monitorozott paraméterek Megszaladás
Alacsony fordulat
Időkésleltetés tartománya 0.6...60 s adjustable on energisation delay (tolerance: 0...10 % of the full scale value)
Kapcsolási teljesítmény VA-ben 1250 VA
Minimális kapcsolóáram 10 mA -5 V DC
[Us] névleges betáplálási feszültség 24...240 V AC/DC
Teljesítményigény VA-ban <= 5 VA AC
Mérési tartomány 0,05...0,5 s
0.1...1 min
0,1...1 s
0.5...5 min
0,5...5 s
1...10 min
1...10 s
Felhasználási kategória AC-12 megfelel IEC 60947-5-1
AC-13 megfelel IEC 60947-5-1
AC-14 megfelel IEC 60947-5-1
AC-15 megfelel IEC 60947-5-1
DC-12 megfelel IEC 60947-5-1
DC-13 megfelel IEC 60947-5-1
DC-14 megfelel IEC 60947-5-1
Kiegészítő jellemzők
Visszaállítási idő >= 50 ms S2 érintkező memóriamódban időkésleltetésen
1 s Un tápfeszültség memória üzemben késleltetés után
Maximális kapcsolási feszültség 250 V AC/DC
Betáplálási feszültség korlátok 20.4...264 V AC/DC
Teljesítményigény W-ben <= 3 W DC
Szélesség 35 mm
Kimeneti érintkezők 1 C/O
Érintkezők anyaga Kádmiummentes
Névleges kimeneti áram 5 A
Felfutás késleltetés teljesítménynöveléskor 0.05 s
Hiszterézis 5 % közül küszöb
Mérési pontosság +/- 10 % (végkitérési érték)
Ismétlési pontosság +/- 0,5% esetén bemeneti és mérési áramkör
+/- 0,5% esetén időkésleltetés
Mérési hiba +/- 0,1%/°C hőmérsékletváltozással
< +/- 1% a teljes tartományon feszültségválasztással
Bemeneti frekvencia 0.0017...20 Hz
Válaszidő 15 ms max a küszöb átlépésekor
Polaritás Reverzibilis polaritás az egyenáram-forráson
Küszöbbeállítás 10...100 %
[Us] névleges tápfeszültség 11.5...12.5 V
Betáplálási áram érzékelőknek 40 mA esetén < 24 V AC -25 °C
40 mA esetén < 24 V DC -25 °C
50 mA esetén 24...240 V AC
50 mA esetén 24...240 V DC
Impulzusidőtartam >= 5 ms magas állapot
>= 5 ms alacsony állapot
Bemeneti kompatibilitás 3-vezetékes érzékelő (E1) PNP vagy NPN, 12 V, 50 mA
NAMUR érzékelő (E2), 12 V, 1.5 kOhm
Feszültségbemenet (E1), 0...30 V, 9.5 kOhm, magas állapot >= 4,5 V alacsony állapot <= 1 V
Feszültségmentes csatlakozó bemenet (E1), 12 V, 9.5 kOhm
Jelölés CE : 73/23/EEC
CE : EMC 89/336/EEC
Túlfeszültségi kategória III megfelel IEC 60664-1
Szigetelési ellenállás > 500 mOhm -500 V DC táp- és relékimenet között megfelel IEC 60255-5
> 500 mOhm -500 V DC mérőeszköz és relékimenet között megfelel IEC 60664-1
> 1 MOhm -500 V DC táp és mérőeszköz között megfelel IEC 60255-5
> 500 mOhm -500 V DC táp- és relékimenet között megfelel IEC 60664-1
> 500 mOhm -500 V DC mérőeszköz és relékimenet között megfelel IEC 60255-5
> 1 MOhm -500 V DC táp és mérőeszköz között megfelel IEC 60664-1
Ui névleges szigetelési feszültség 250 V megfelel IEC 60664-1
Vezérlőkör feszültség korlátok - 15 % + 10 % Un
Betáplálási frekvencia 50/60 Hz +/- 10 %
Üzemelési helyzet Tetszőleges pozíció nélkül terheléscsökkentés
Csatlakozás típusa Csavaros bekötés 1 x 0,5...1 x 4 mm² - AWG 20...AWG 11, szilárd kábel kábelvég nélkül
Csavaros bekötés 2 x 0.5...2 x 2.5 mm² - AWG 20...AWG 14, szilárd kábel kábelvég nélkül
Csavaros bekötés 1 x 0,2...1 x 2,5 mm² - AWG 24...AWG 12, flexibilis kábel kábelvéggel
Csavaros bekötés 2 x 0,2...2 x 1,5 mm² - AWG 24...AWG 16, flexibilis kábel kábelvéggel
Meghúzási nyomaték 0.6...1 N.m megfelel IEC 60947-1
Burkolat anyaga Önkioltó műanyag
LED állapota 1 LED zöld esetén energia BEKAPCSOLVA
1 LED sárga esetén akadályoz
1 LED sárga esetén relé (R)
Szerelési támogatás 35 mm szimmetrikus DIN sín megfelel EN/IEC 60715
Elektromos élettartam 100000 ciklus
Mechanikus tartósság 30000000 ciklus
Működési ráta <= 360 művelet/óra alattteljes terhelés
Környezet
Ellenállóképesség mikromegszakításokkal szemben 50 ms
Elektromágneses kompatibilitás Kibocsátási szabványok ipari környezetben megfelel EN/IEC 61000-6-4
Kibocsátási szabványok lakossági, kereskedelmi és fényipari környezetekben megfelel EN/IEC 61000-6-3
Ipari környezet elleni védettség megfelel NF EN/IEC 61000-6-2
Szabványok IEC 60255-6
NF EN 60255-6
Termékbizonyítványok CSA
C-Tick
GL
GOST
UL
Környezeti levegő hőmérséklet tárolásra -40...70 °C
Üzemi környezeti levegő hőmérséklet -20...50 °C
Relatív páratartalom 95 % -55 °C megfelel IEC 60068-2-30
Rezgési ellenállás 0,35 mm (f = 5...57.6 Hz) megfelel IEC 60068-2-6/IEC 60255-21-1
1 gn (f = 57.6...150 Hz) megfelel IEC 60068-2-6/IEC 60255-21-1
Ütésállóság 15 gn esetén 11 ms megfelel IEC 60255-21-1
IP védettségi szint IP20 (kapcsok) megfelel IEC 60529
IP30 (ház) megfelel IEC 60529
Szennyezési fok 3 megfelel IEC 60664-1
Dielektromos tesztfeszültség 2 kV AC 50 Hz
Veszteségmentes lökéshullám 4 kV
Kínálat fenntarthatósága
Fenntartható ajánlat Green Premium termék
RoHS (dátum kód: YYWW) Megfelelés - óta 0701 - Schneider Electric megfelelőségi nyilatkozat
REACh A referencia nem tartalmaz SVHC-t a határérték felett
A termék környezeti profilja Elérhető
Termékkivezetési feladatok Elérhető

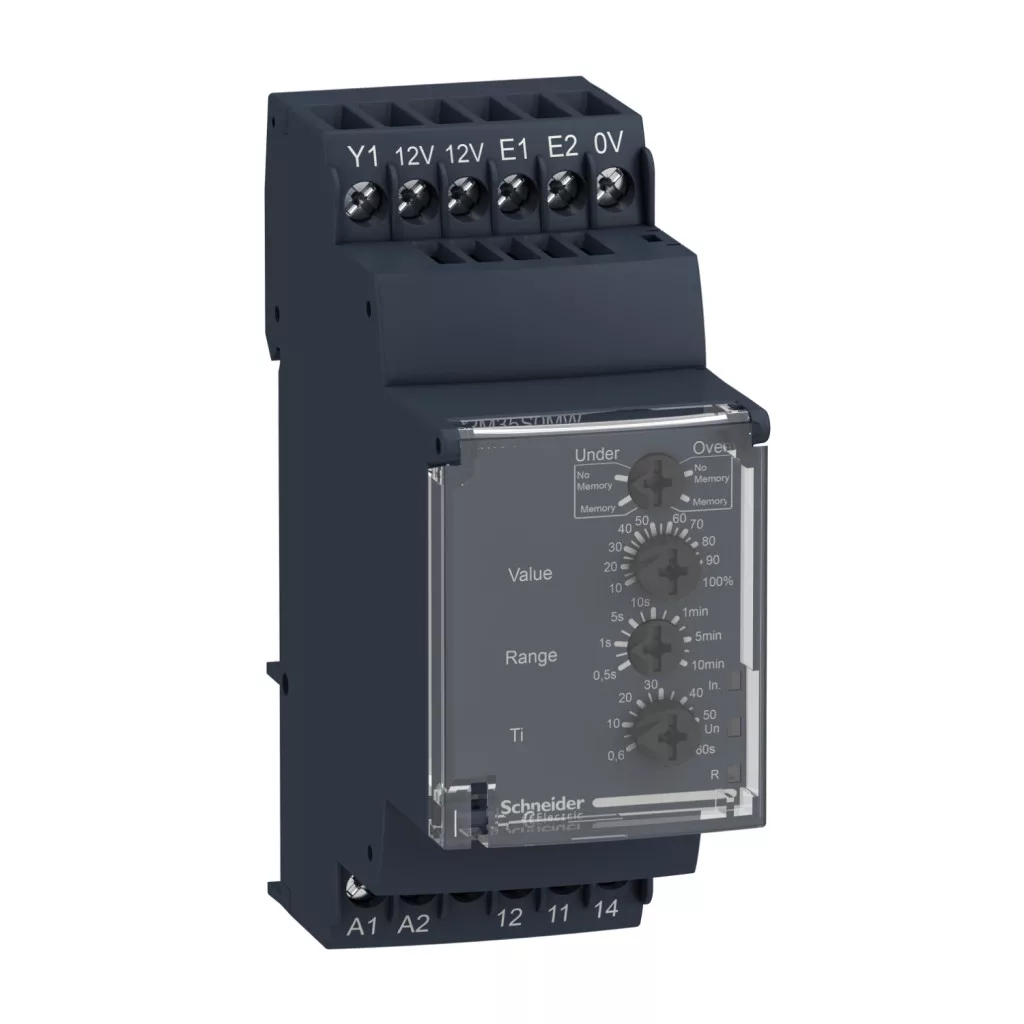

Cikkszám: RM35S0MW
Típus | Sebesség figyelő relé |
Súly | 130g |
