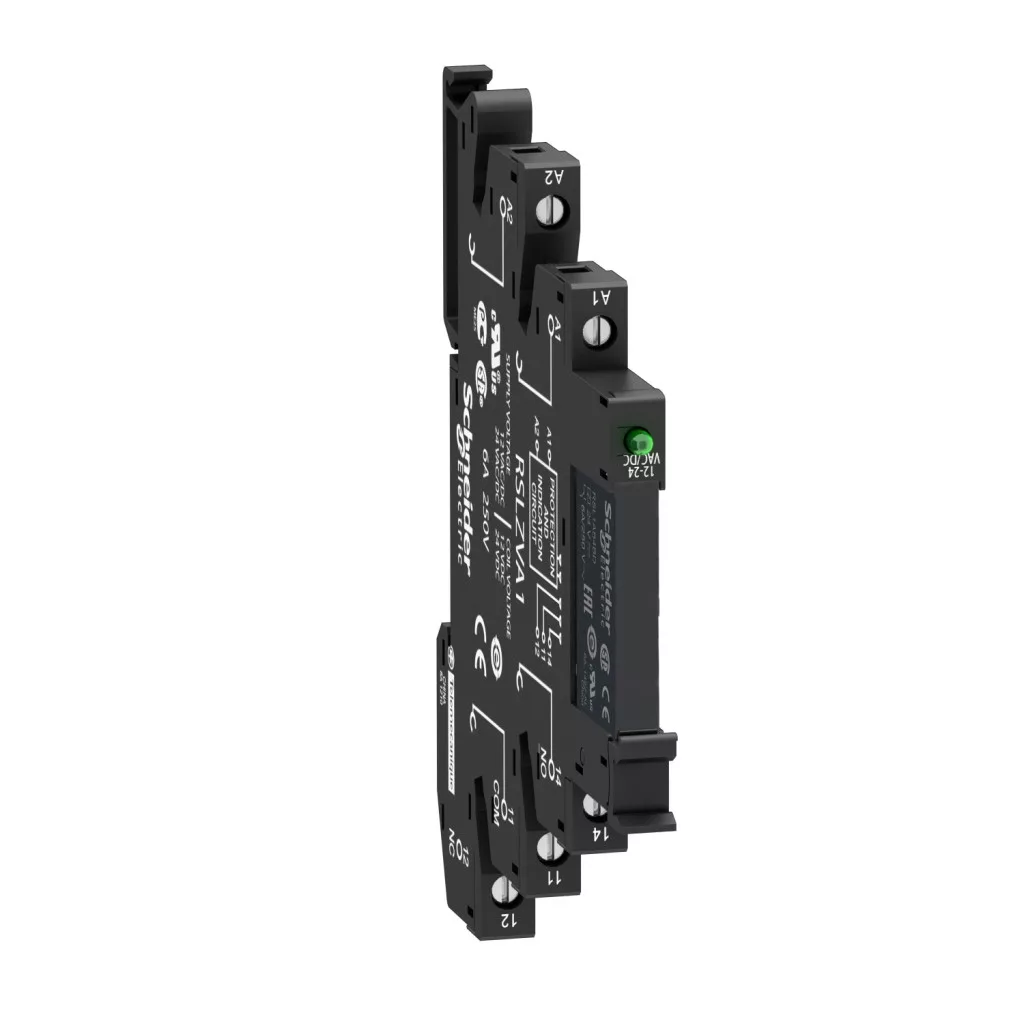

Schneider RSL sorkapocs relé 1CO érintkező 6A 48V AC/DC csavaros foglalattal, RSL1PVEU
Cikkszám:
RSL1PVEU
Várható szállítás
Schneider RSL sorkapocs relé 1CO érintkező 6A 48V AC/DC csavaros foglalattal, RSL1PVEU
Áraink csomagárak, a termék kiszereléseire vonatkoznak!
A termék kiszerelése 10 darab.
Rendelhető
48 439 Ft + ÁFA
Bruttó: 61 518 Ft /csomag
Bruttó: 61 518 Ft /csomag
Egységár: 4 844 Ft + ÁFA
Bruttó: 6 152 Ft /darab
Bruttó: 6 152 Ft /darab
- Betöltés...
- Betöltés...
Részletek
Schneider RSL sorkapocs relé 1CO érintkező 6A 48V AC/DC csavaros foglalattal, RSL1PVEU
A termékből minimum 10 darab rendelése szükséges 5663 Ft egységáron!
A Schneider Electric gyártmányú sorkapocs reléket elsősorban elektronikus vezérlések nyomtatott áramköri lemezeibe történő beültetésre tervezték. Ilyen alkalmazás lehet pl. kazánautomatika, házi vízellátó berendezés, házi uszoda vízforgató és szinttöltő berendezés, automata mosógép, stb. Létezik belőle: csatoló, bistabil, Dual In Line relék, printrelék, SSR (optócsatoló) relék, miniatűr print- / dugaszoló relék, biztonsági relék. 0,1-2-3-5-6-8-10-12-16A áramerrősségre, záró- illetve váltóérintkezős kialakítások. A tekercsek AC vagy DC kivitelűek. A relék a nyomtatott áramköri lapon való, forrasztással történő alkalmazáson kívül a szokásos sínre rögzíthető, csavaros csatlakozó kapcsokkal ellátott dugaszolóaljzattal is alkalmazhatók. A relék 1 vagy 2 váltóérintkezővel rendelkeznek. Ha segítségre van szüksége a választásban, hívja műszaki szakértőnket a 16Amper csapatából!Fő jellemzők
TermékcsaládZelio Relay
SorozatnévIllesztőrelé
Termék vagy komponens típusaDugaszolható relé
Készülék rövid megnevezéseRSL
Érintkezők típusa és összetétele1 kapcsolási ciklus
Érintkezők működéseStandard
Vezérlőkör feszültség24 V DC
Ithe konvencionális zárt termikus áram6 A --40...55 °C
Állapot LEDVan
Tű alakjaLapos (PCB típus)
Eladás oszthatatlan mennyiségenként10
Kiegészítő jellemzők
Rögzítési módMűanyag szorítórugó
Átlagos ellenállás3390 Ohm (DC) -23 °C +/- 10 %
Ui névleges szigetelési feszültség250 V megfelel EN/IEC
277 V megfelel cUL
Uimp névleges lökő-feszültség állóság6 kV megfelel IEC
Érintkezők anyagaEzüstötvözet (AgSnO2)
Le névleges üzemi áram6 A 1 kapcsolási ciklus (AC-1/DC-1) megfelel IEC/UL
Minimális kapcsolási áram100 mA
Maximális kapcsolási feszültség277 V
Kapcsolási feszültség12 V
Maximális kapcsolási teljesítmény1500 VA
150 W
Minimális kapcsolási kapacitás120 mW
Működési ráta<= 72000 ciklus/óra töltésmentes
<= 360 ciklus/óra terhelés alatt
Mechanikus tartósság<= 10000000 ciklus
Elektromos tartósság60000 ciklus esetén ellenálló terhelés (6 A -250 V, AC-1)
Üzemidő5 ms
12 ms visszaállítás
JelölésCE
Védelmi kategóriaRT III
Működési helyzetTetszőleges pozíció
Magasság78.6 mm
Szélesség6.2 mm
Mélység95 mm
Végpontok leírása ISO n°1(11-12-14)OC
(A1-A2)CO
Termék súlya0.029 kg
Terhelés áram6 A -250 V AC esetén 0,5 mm-es szerelési távolság
Átlagos fogyasztás W-ben0.17 W DC
Kioldási feszültségküszöb>= 0,05 Uc
Érintkező elrendezésKülönálló
Csatlakozás típusaCsavaros csatlakozók (1 x 0,2...1 x 2,5 mm² / AWG 24...AWG 14) flexibilis kábel kábelvéggel
Csavaros csatlakozók (1 x 0,2...1 x 2,5 mm² / AWG 24...AWG 14) szilárd kábel kábelvég nélkül
Meghúzási nyomaték< 0.5 N.m (M2,5)
Biztonsági megbízhatósági adatokB10d = 60000
Vezérlés típusaNyomógomb nélkül
Szerelőtartó35 mm szimmetrikus DIN sín
Eszköz bemutatásaKomplett termék
Környezet
Bemeneti feszültség24 V AC/DC (bemeneti feszültség hatérérték: 21,6...28,8 V)
Dielektromos szilárdság1000 V AC (érintkezők között)
4000 V AC (tekercs és érintkező között)
SzabványokEN/IEC 61810-1
UL 508
CSA C22.2 No 14
TermékbizonyítványokCSA
GOST
UL
Környezeti levegő hőmérséklet tárolásra-40...85 °C
Rezgési ellenállás5 gn +/- 1 mm (f = 10...150 Hz) 10 ciklus működés közben megfelel EN/IEC 60068-2-6
10 gn +/- 1 mm (f = 10...150 Hz) 10 ciklus működésen kívül megfelel EN/IEC 60068-2-6
IP védettségi szintIP40 megfelel EN/IEC 60529
Ütésállóság5 gn esetén11 ms nem működik megfelel EN/IEC 60068-2-27
10 gn esetén11 ms üzemeltetésben megfelel EN/IEC 60068-2-27
A környezeti levegő hőmérséklete a működéshez-40...55 °C
Kínálat fenntarthatósága
Fenntartható ajánlatGreen Premium termék
RoHS (dátum kód: YYWW)Megfelelés - óta 1417 - Schneider Electric megfelelőségi nyilatkozat
REAChA referencia nem tartalmaz SVHC-t a határérték felett
A termék környezeti profiljaElérhető
Termékkivezetési feladatokElérhető
Cikkszám: RSL1PVBU
Adatok
Gyártói Cikkszám:
RSL1PVEU
Terméktípus:
Csatoló relé modulok 7-16A-ig
Névleges feszültség:
48V AC/DC
Csatlakozás:
Csavaros csatlakozás
Érintkezők kialakítása:
1 CO (érintkező)
Tömeg:
30 g/csomag
