Leírás és Paraméterek
Fő jellemzők
Termékcsalád Zelio Time
Termék vagy komponens típusa Elektronikus időrelé
Villamos csatlakozás 8 pin dugaszolható almodul
Diszkrét kimenet típusa Relé
Érintkezők típusa és összetétele 1 C/O + 1 C/O időzített vagy azonnali kontaktus AgNi (kadmiummentes)
Komponens neve RE48
Időkésleltetés típus A1
A2
H1
H2
Időkésleltetési intervallum 0.02...1.2 s
0.05...3 s
0.2...12 s
0.5...30 s
2...120 H
2...120 perc
2...120 s
5...300 H
5...300 perc
5...300 s
0.2...12 H
0.2...12 perc
0.5...30 H
0.5...30 perc
[Us] névleges betáplálási feszültség 24...240 V AC/DC 50/60 Hz
Feszültségtartomány 0,85...1,1 Us AC
0,9...1,1 Us DC
[In] névleges áramerősség 5 A
Kiegészítő jellemzők
Termék homloklap mérete 48 x 48 mm
Vezérlés típusa Választókapcsoló mellett homloklap
Burkolat anyaga Önkioltó
Ismétlési pontosság Legnagyobb beállított érték +/- 0,2%-a megfelel IEC 61812-1
Hőmérsékletingadozás +/- 0,02%/°C a legnagyobb beállított értékre megfelel IEC 61812-1
Feszültség ingadozás Legnagyobb beállított érték +/- 0,2%-a /V -48...240 V
Legnagyobb beállított érték +/- 1%-a /V -24...48 V
Időkésleltetés állítási pontossága +/- 5% a méréshatárra -25 °C megfelel IEC 61812-1
Legkisebb impulzusszélesség 20 ms
Visszaállítási idő >= 25 ms de-energetizációkor
Megszólalási időtartam 55 ms
Munkaszakasz tényező 100 %
Teljesítményigény VA-ban 1.1 VA -24 V
4.8 VA -240 V
Teljesítményigény W-ben 0.5 W -24 V
1.7 W -240 V
Megszakítási kapacitás 1250 VA
Minimális kapcsolási áram 100 mA
Maximális kapcsolási áram 5 A
Maximális kapcsolási feszültség 250 V AC/DC
Elektromos élettartam 100000 ciklus
Mechanikus tartósság 30000000 ciklus
Kimeneti feszültség 240 V -5 A AC-12
30 V -2 A DC-13
240 V -1.5 A AC-15
Jelölés CE
Átmeneti ellenállás 1 kV differenciál módú megfelel IEC 61000-4-5 3. szint
2 kV közös módú megfelel IEC 61000-4-5 3. szint
Szerelőtartó Alapzatra szerelt: foglalat
Panel szerelés: termékkel szállított rendszer
Helyi jelzés 1 LED sárga kimeneti relé állapota
LED-es kijelző zöld villogás: relé bekapcsolás időzítés folyamatban
LED-es kijelző zöld folyamatosan világít: relé áram alatt, időzítés nincs
Termék súlya 0.14 kg
Környezet
Páratartalom ingadozás Legnagyobb beállított érték +/- 0,05%-a /%RH megfelel IEC 61812-1
Ellenállóképesség mikromegszakításokkal szemben < 10 ms
Dielektromos szilárdság 1 kV -1 mA/1 perc megfelel IEC 61812-1
Védelem elektromos sokk ellen 4 kV III. osztály megfelel IEC 60664-1
4 kV III. osztály megfelel IEC 61812-1
Szabványok 73/23/EEC
89/336/EEC
93/68/EEC
EN 50081-1/2
EN 50082-1/2
IEC 60669-2-3
IEC 61812-1
Termékbizonyítványok CSA
C-Tick
CULus
GL
UL
Környezeti levegő hőmérséklet tárolásra -40...70 °C
Üzemi környezeti levegő hőmérséklet -20...50 °C
IP védettségi szint IP40 ház megfelel IEC 60529
IP50 előlap megfelel IEC 60529
Rezgési ellenállás 0,35 mm 10...55 Hz megfelel IEC 60068-2-6
Relatív páratartalom 93 % kondenzáció nélkül megfelel IEC 60068-2-3
Ellenállás elektrosztatikus kisüléssel szemben 6 kV -érintkezésben megfelel EN/IEC 61000-4-2 3-as szint
8 kV -levegőben megfelel EN/IEC 61000-4-2 3-as szint
Elektromágneses mezőkkel szembeni ellenállás 10 V/m 26 MHz – 1 GHz megfelel IEC 61000-4-3 3. szint
Ellenállás gyors tranziensekkel szemben 2 kV kapacitív csatlakozókapocs megfelel EN/IEC 61000-4-4 4-es szint
4 kV közvetlen megfelel EN/IEC 61000-4-4 4-es szint
Rádióelektromos mezőkkel szembeni védettség 10 V -0,15...80 MHz megfelel EN/IEC 61000-4-6 3-as szint
Feszültségesés immunitás 30 % esetén 10 ms megfelel EN/IEC 61000-4-11
60 % esetén 100 ms megfelel EN/IEC 61000-4-11
95 % esetén 5 s megfelel EN/IEC 61000-4-11
Sugárzott/vezetett zavar B osztály -0,15...30 MHz megfelel EN 55022 (EN 55011 group 1)

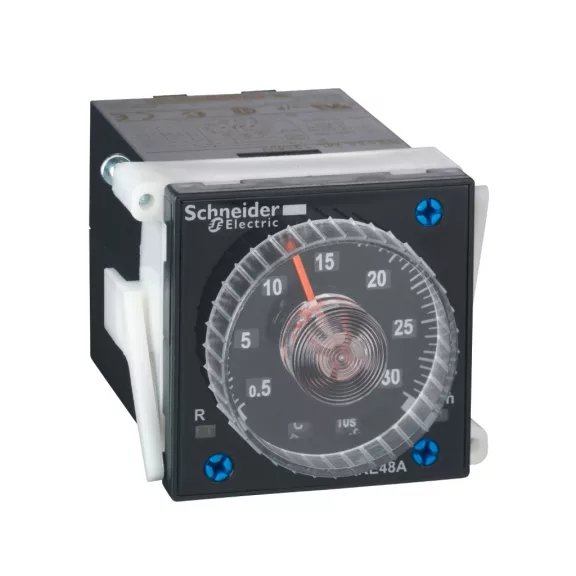

Cikkszám: RE48AMH13MW
| Csatornák száma | 1 |
| Érintkezők kialakítása | 2 CO |
| Érintkező anyaga | AgNi |
| Sorozat | Dugaszolható kivezetések |
| IP védettség | IP20 |
| Névleges feszültség | 24...240 V AC/DC |
| Működés | T=0,01s - 100h |
| Programozhatóság | Napi,heti programozás |
| Szerelhetőség | Homloklapi |
| Típus | Dugaszolható Időrelé |
| Súly | 120g |
