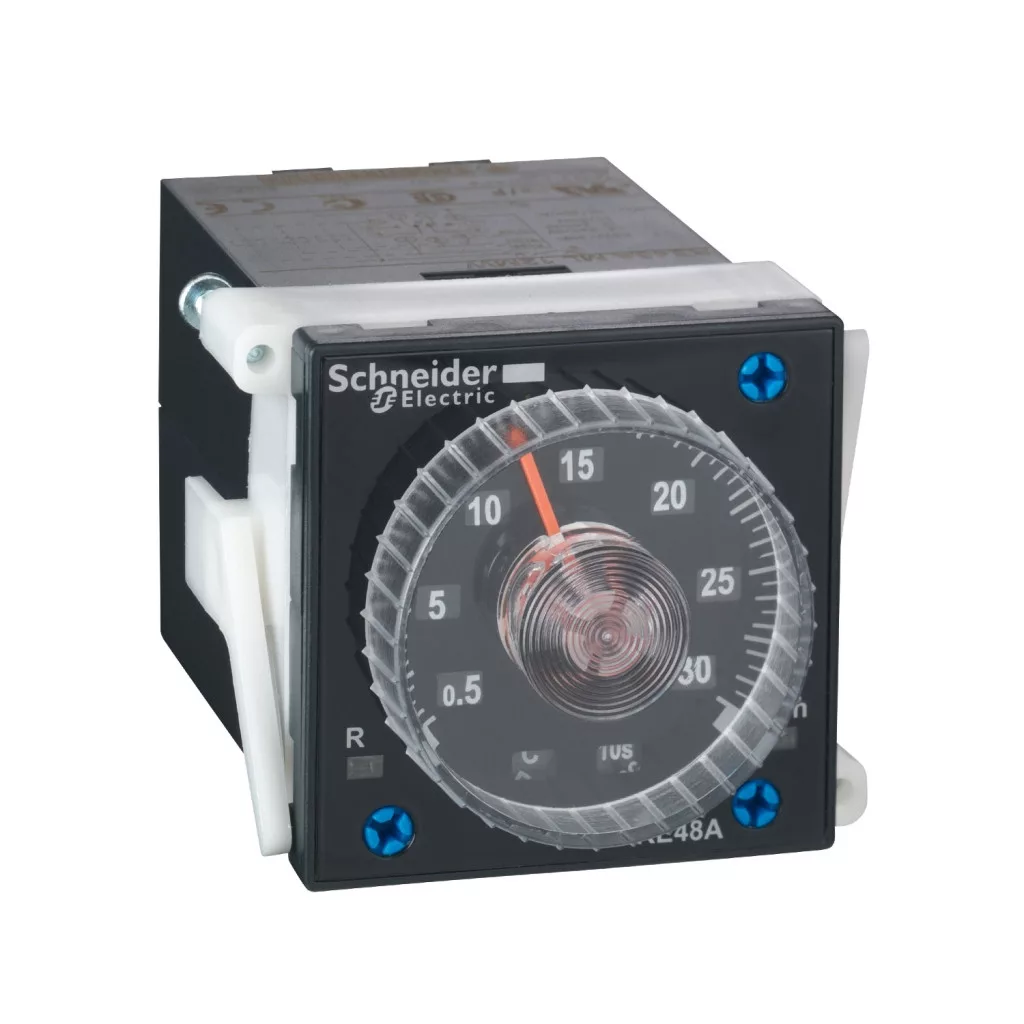

Schneider Multifunkciós időrelé 24-240VAC/DC 11, RE48AML12MW
Cikkszám:
RE48AML12MW
Várható szállítás
Schneider Multifunkciós időrelé 24-240VAC/DC 11, RE48AML12MW
Áraink darabárak, a termék kiszereléseire vonatkoznak!
A termék kiszerelése 1 darab.
Raktáron
29 478 Ft + ÁFA
Bruttó: 37 437 Ft /darab
Bruttó: 37 437 Ft /darab
Egységár: 29 478 Ft + ÁFA
Bruttó: 37 437 Ft /darab
Bruttó: 37 437 Ft /darab
- Betöltés...
- Betöltés...
Részletek
Fő jellemzők
TermékcsaládZelio Time
Termék vagy komponens típusaElektronikus időrelé
Villamos csatlakozás11 pin dugaszolható almodul
Diszkrét kimenet típusaRelé
Érintkezők típusa és összetétele2 C/O időzített kontaktusok AgNi (kadmiummentes)
Komponens neveRE48A
Időkésleltetés típusA
B
C
Di
Időkésleltetési intervallum0.02...1.2 s
0.05...3 s
0.2...12 s
0.5...30 s
2...120 H
2...120 perc
2...120 s
5...300 H
5...300 perc
5...300 s
0.2...12 H
0.2...12 perc
0.5...30 H
0.5...30 perc
[Us] névleges betáplálási feszültség24...240 V AC/DC 50/60 Hz
Feszültségtartomány0,85...1,1 Us AC
0,9...1,1 Us DC
[In] névleges áramerősség5 A
Kiegészítő jellemzők
Termék homloklap mérete48 x 48 mm
Vezérlés típusaVálasztókapcsoló mellett homloklap
Burkolat anyagaÖnkioltó
Ismétlési pontosságLegnagyobb beállított érték +/- 0,2%-a megfelel IEC 61812-1
Hőmérsékletingadozás+/- 0,02%/°C a legnagyobb beállított értékre megfelel IEC 61812-1
Feszültség ingadozásLegnagyobb beállított érték +/- 0,2%-a /V -48...240 V
Legnagyobb beállított érték +/- 1%-a /V -24...48 V
Időkésleltetés állítási pontossága+/- 5% a méréshatárra -25 °C megfelel IEC 61812-1
Legkisebb impulzusszélesség20 ms
Visszaállítási idő>= 25 ms de-energetizációkor
Megszólalási időtartam55 ms
Munkaszakasz tényező100 %
Teljesítményigény VA-ban1.1 VA -24 V
4.8 VA -240 V
Teljesítményigény W-ben0.5 W -24 V
1.7 W -240 V
Megszakítási kapacitás1250 VA
Minimális kapcsolási áram100 mA
Maximális kapcsolási áram5 A
Maximális kapcsolási feszültség250 V AC/DC
Elektromos élettartam100000 ciklus
Mechanikus tartósság30000000 ciklus
Kimeneti feszültség240 V -5 A AC-12
30 V -2 A DC-13
240 V -1.5 A AC-15
JelölésCE
Átmeneti ellenállás1 kV differenciál módú megfelel IEC 61000-4-5 3. szint
2 kV közös módú megfelel IEC 61000-4-5 3. szint
SzerelőtartóAlapzatra szerelt: foglalat
Panel szerelés: termékkel szállított rendszer
Helyi jelzés1 LED sárga kimeneti relé állapota
LED-es kijelző zöld villogás: relé bekapcsolás időzítés folyamatban
LED-es kijelző zöld folyamatosan világít: relé áram alatt, időzítés nincs
Termék súlya0.14 kg
Környezet
Páratartalom ingadozásLegnagyobb beállított érték +/- 0,05%-a /%RH megfelel IEC 61812-1
Ellenállóképesség mikromegszakításokkal szemben< 10 ms
Dielektromos szilárdság1 kV -1 mA/1 perc megfelel IEC 61812-1
Védelem elektromos sokk ellen4 kV III. osztály megfelel IEC 60664-1
4 kV III. osztály megfelel IEC 61812-1
Szabványok73/23/EEC
89/336/EEC
93/68/EEC
EN 50081-1/2
EN 50082-1/2
IEC 60669-2-3
IEC 61812-1
TermékbizonyítványokCSA
C-Tick
CULus
GL
UL
Környezeti levegő hőmérséklet tárolásra-40...70 °C
Üzemi környezeti levegő hőmérséklet-20...50 °C
IP védettségi szintIP40 ház megfelel IEC 60529
IP50 előlap megfelel IEC 60529
Rezgési ellenállás0,35 mm 10...55 Hz megfelel IEC 60068-2-6
Relatív páratartalom93 % kondenzáció nélkül megfelel IEC 60068-2-3
Ellenállás elektrosztatikus kisüléssel szemben6 kV -érintkezésben megfelel EN/IEC 61000-4-2 3-as szint
8 kV -levegőben megfelel EN/IEC 61000-4-2 3-as szint
Elektromágneses mezőkkel szembeni ellenállás10 V/m 26 MHz – 1 GHz megfelel IEC 61000-4-3 3. szint
Ellenállás gyors tranziensekkel szemben2 kV kapacitív csatlakozókapocs megfelel EN/IEC 61000-4-4 4-es szint
4 kV közvetlen megfelel EN/IEC 61000-4-4 4-es szint
Rádióelektromos mezőkkel szembeni védettség10 V -0,15...80 MHz megfelel EN/IEC 61000-4-6 3-as szint
Feszültségesés immunitás30 % esetén 10 ms megfelel EN/IEC 61000-4-11
60 % esetén 100 ms megfelel EN/IEC 61000-4-11
95 % esetén 5 s megfelel EN/IEC 61000-4-11
Sugárzott/vezetett zavarB osztály -0,15...30 MHz megfelel EN 55022 (EN 55011 group 1)
Cikkszám: RE48AML12MW
Adatok
Gyártói Cikkszám:
RE48AML12MW
IP védettség:
IP20
Típus:
Dugaszolható Időrelé
Névleges feszültség:
24...240 V AC/DC
Sorozat:
Dugaszolható kivezetések
Érintkezők kialakítása:
2 CO
Szerelhetőség:
Homloklapi
Működés:
T=0,01s - 100h
Csatornák száma:
1
Programozhatóság:
Napi,heti programozás
Tömeg:
130 g/darab
