Leírás és Paraméterek
Fő jellemzők
Termékcsalád Zelio Control
Termék vagy komponens típusa Moduláris mérő- és vezérlőrelék
Relé típusa Multifunkciós vezérlőrelé
Termékspecifikus alkalmazás 3-fázisú tápláláshoz
Relé megnevezése RM35TF
Relé monitorozott paraméterek Aszimmetria
Fázis meghibásodás észlelés
Fázis sorrend
Feszültséghiány és túlfeszültség ablak üzemmódban
Időkésleltetés típusa Adjustable 0.1...10 s, +/- 10 % (végkitérési érték)
Kapcsolási teljesítmény VA-ben 1250 VA
Mérési terjedelem 208...480 V feszültség AC
Kiegészítő jellemzők
Visszaállítási idő <= 1500 ms esetén 480 V-on
Maximális kapcsolási feszültség 250 V AC
250 V DC
Minimális kapcsolóáram 10 mA -5 V DC
Maximális kapcsolási áram 5 A AC
5 A DC
Betáplálási feszültség korlátok 194...528 V AC, 3 fázis
Vezérlőáramkör feszültség korlátok - 12 % + 10 % Un
Teljesítményigény VA-ban 0...22 VA -401 V AC 50 Hz
Feszültségdetektálási küszöb < 194 V
Vezérlőáramkör-frekvencia 50...60 Hz +/- 10 %
Kimeneti érintkezők 2 C/O
Névleges kimeneti áram 5 A
Mérési feszültség korlátok 176...528 V AC
Hiszterézis 2 %
Felfutás késleltetés teljesítménynöveléskor <= 650 ms
Mérési ciklus <= 140 ms mérési ciklus valós rms értékként
Küszöbbeállítási feszültség +2...+10 % a 480 V AC tartományban
+2...+20 % a 220...440 V AC tartományban
-12...-2 %, 220 V AC tartományban
2...20 % (kiválasztott Un)
-20 ... -2 % a 380 ... 480 V AC tartományban
Feszültségtartomány 220...480 V fázistól fázisig
Aszimmetriaküszöb-beállítás 5...15 % (kiválasztott Un)
Ismétlési pontosság 0.3 % esetén időkésleltetés
0.5 % esetén bemeneti és mérési áramkör
Mérési hiba < 1 % teljes tartományon belül feszültségválasztással
0,05%/°C hőmérsékletváltozással
Válaszidő < 200 ms hiba esetén
Jelölés CE
Túlfeszültségi kategória III megfelel IEC 60664-1
Szigetelési ellenállás > 500 mOhm -500 V DC megfelel IEC 60255-5
> 500 mOhm -500 V DC megfelel IEC 60664-1
Ui névleges szigetelési feszültség 400 V megfelel IEC 60664-1
Betáplálási frekvencia 50/60 Hz +/- 10 %
Üzemelési helyzet Tetszőleges pozíció nincs
Csatlakozás típusa Csavaros bekötés 1 x 0,5...1 x 4 mm² - AWG 20...AWG 11, szilárd kábel kábelvég nélkül
Csavaros bekötés 2 x 0.5...2 x 2.5 mm² - AWG 20...AWG 14, szilárd kábel kábelvég nélkül
Csavaros bekötés 1 x 0,2...1 x 2,5 mm² - AWG 24...AWG 12, flexibilis kábel kábelvéggel
Csavaros bekötés 2 x 0,2...2 x 1,5 mm² - AWG 24...AWG 16, flexibilis kábel kábelvéggel
Meghúzási nyomaték 0.6...1 N.m megfelel IEC 60947-1
Burkolat anyaga Önkioltó műanyag
Helyi jelzés LED zöldfor energia BEKAPCSOLVA
LED sárgafor relay ON
LED sárgafor hiba
Szerelési támogatás 35 mm szimmetrikus DIN sín megfelel EN/IEC 60715
Elektromos élettartam 100000 ciklus
Mechanikus tartósság <= 30000000 ciklus
Működési ráta <= 360 művelet/óra alattteljes terhelés
Felhasználási kategória AC-12 megfelel IEC 60947-5-1
AC-13 megfelel IEC 60947-5-1
AC-14 megfelel IEC 60947-5-1
AC-15 megfelel IEC 60947-5-1
DC-12 megfelel IEC 60947-5-1
DC-13 megfelel IEC 60947-5-1
Biztonsági megbízhatósági adatok MTTFd = 399.5 év
B10d = 360000
Szélesség 35 mm
Termék súlya 0.13 kg
Környezet
Elektromágneses kompatibilitás Kibocsátási szabványok ipari környezetben megfelel EN/IEC 61000-6-4
Kibocsátási szabványok lakossági, kereskedelmi és fényipari környezetekben megfelel EN/IEC 61000-6-3
Ipari környezet elleni védettség megfelel EN/IEC 61000-6-2
Szabványok EN/IEC 60255-1
Termékbizonyítványok CSA
C-Tick
GL
GOST
UL
Direktívák 89/336/EEC - elektromágneses kompatibilitás
73/23 / EEC - kisfeszültségű irányelv
Környezeti levegő hőmérséklet tárolásra -40...70 °C
A környezeti levegő hőmérséklete a működéshez -20...50 °C
Relatív páratartalom 95 % -55 °C megfelel IEC 60068-2-30
Rezgési ellenállás 0,35 mm (f = 5...57.6 Hz) megfelel IEC 60068-2-6
1 gn (f = 57.6...150 Hz) megfelel IEC 60255-21-1
Ütésállóság 15 gn esetén 11 ms megfelel IEC 60255-21-1
IP védettségi szint IP20 (kapcsok) megfelel IEC 60529
IP30 (ház) megfelel IEC 60529
Szennyezési fok 3 megfelel IEC 60664-1
Dielektromos tesztfeszültség 2 kV 1 perc AC 50 Hz
Veszteségmentes lökéshullám 4 kV
Kínálat fenntarthatósága
Fenntartható ajánlat Green Premium termék
RoHS (dátum kód: YYWW) Megfelelés - óta 0701 - Schneider Electric megfelelőségi nyilatkozat
REACh A referencia nem tartalmaz SVHC-t a határérték felett
A termék környezeti profilja Elérhető
Termékkivezetési feladatok Elérhető

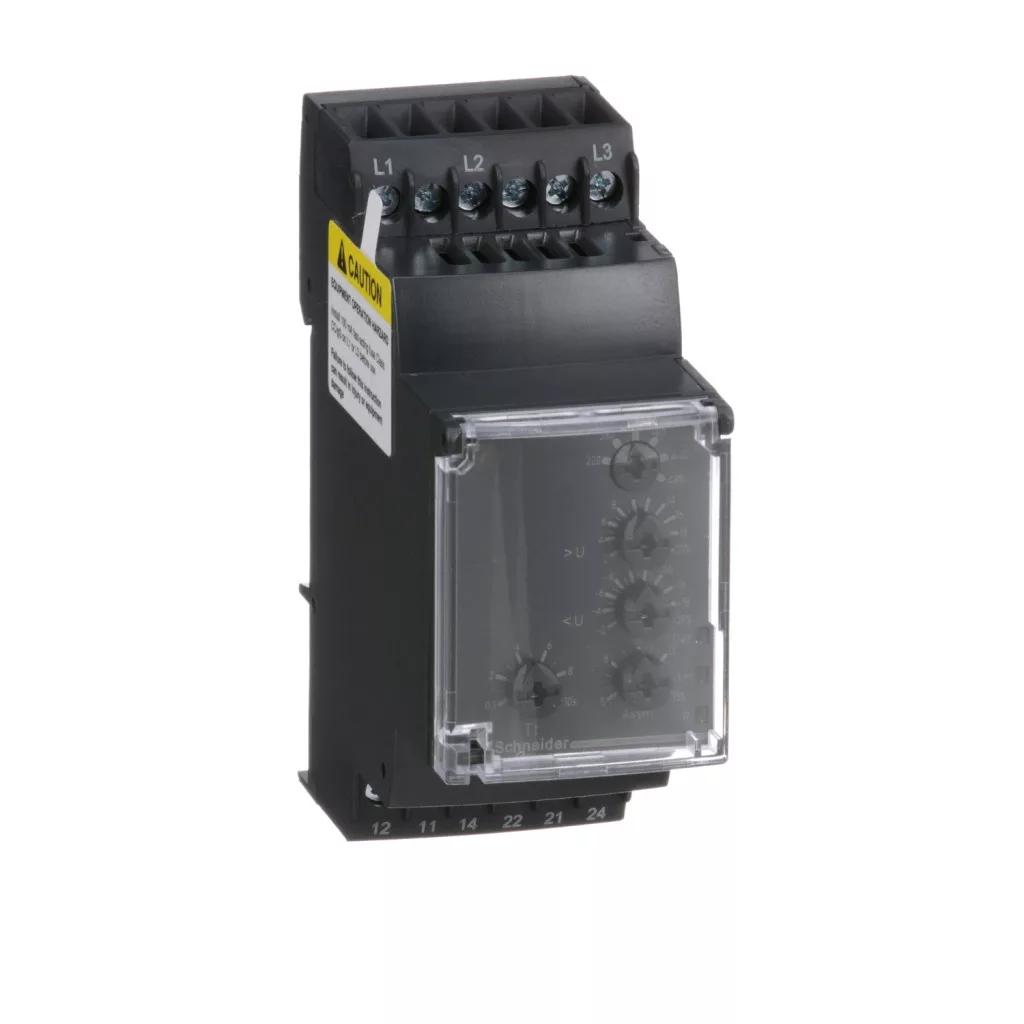

Cikkszám: RM35TF30
| Típus | Háromfázisú fázis kiesést figyelőrelé |
| Súly | 130g |
