Leírás és Paraméterek
Fő jellemzők
Termékcsalád TeSys

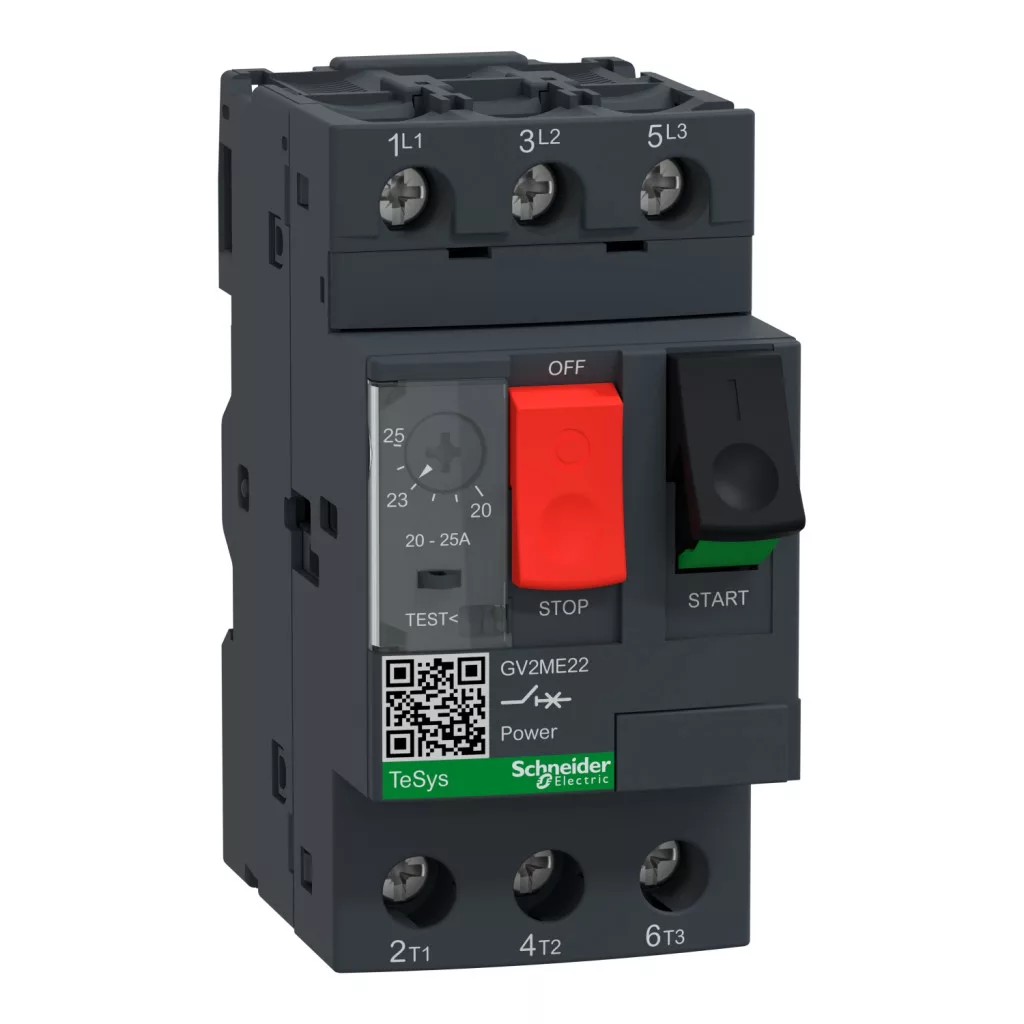

Termék neve TeSys GV2
Készülék rövid megnevezése GV2ME
Termék vagy komponens típusa Áramkör-megszakító
Készülékalkalmazás Motor
Kioldóegység technológia Termikus-mágneses
Kiegészítő jellemzők
Pólusok megnevezése 3P
Hálózat típusa AC
Felhasználási kategória AC-3 megfelel IEC 60947-4-1
A kategória megfelel IEC 60947-2
Hálózati frekvencia 50/60 Hz megfelel IEC 60947-4-1
Rögzítési mód Rácsiptetett mellett 35 mm szimmetrikus DIN sín
Screwed on panel (with adaptor plate)
Üzemelési helyzet Tetszőleges pozíció
Motorteljesítmény kW 11 kW -400/415 V AC 50/60 Hz
15 kW -500 V AC 50/60 Hz
Megszakítási kapacitás 3 kA Icu -690 V AC 50/60 Hz megfelel IEC 60947-2
3 kA Icu -690 V AC 50/60 Hz megfelel IEC 60947-2
15 kA Icu -400/415 V AC 50/60 Hz megfelel IEC 60947-2
50 kA Icu -230/240 V AC 50/60 Hz megfelel IEC 60947-2
6 kA Icu -440 V AC 50/60 Hz megfelel IEC 60947-2
4 kA Icu -500 V AC 50/60 Hz megfelel IEC 60947-2
[Ics] rövidzárlatos megszakítási képesség értéke 100 % -230/240 V AC 50/60 Hz megfelel IEC 60947-2
40 % -400/415 V AC 50/60 Hz megfelel IEC 60947-2
50 % -440 V AC 50/60 Hz megfelel IEC 60947-2
75 % -500 V AC 50/60 Hz megfelel IEC 60947-2
75 % -690 V AC 50/60 Hz megfelel IEC 60947-2
Vezérlés típusa Nyomógomb
Névleges áramerősség 25 A
Kioldó egység névleges értékek 20...25 A
Mágneses kioldási áram 327 A
Ue névleges üzemi feszültség 690 V AC 50/60 Hz megfelel IEC 60947-2
Ui névleges szigetelési feszültség 690 V AC 50/60 Hz megfelel IEC 60947-2
Ith konvencionális termikus szabad levegő áram 25 A megfelel IEC 60947-4-1
Uimp névleges lökő-feszültség állóság 6 kV megfelel IEC 60947-2
Teljesítmény veszteség pólusonként 2.5 W
Mechanikus tartósság 100000 ciklus
Elektromos élettartam 100000 ciklus esetén AC-3 mellett 440 V
Működési ráta 25 cikl/h
Névleges üzem Folytonos megfelel IEC 60947-4-1
Csatlakozás típusa Screw clamp terminals 2 cable(s) 1...6 mm² solid
Screw clamp terminals 2 cable(s) 1.5...6 mm² flexible without cable end
Screw clamp terminals 2 cable(s) 1...4 mm² flexible with cable end
Meghúzási nyomaték 1.7 N.m on csavaros szorító kapcsok
Alkalmasság leválasztásra Igen megfelel IEC 60947-1
Fázis meghibásodási érzékenység Igen megfelel IEC 60947-4-1
Magasság 89 mm
Szélesség 45 mm
Mélység 78.2 mm
Termék súlya 0.26 kg
Környezet
Szabványok EN 60204
IEC 60947-1
IEC 60947-2
IEC 60947-4-1
NF C 63-120
NF C 63-650
NF C 79-130
UL 508
VDE 0113
VDE 0660
CSA C22.2
Termékbizonyítványok ATEX
BV
CCC
CEBEC
CSA
DNV
EZU
GL
LROS (Lloyds register of shipping)
RINA
SETI
TSE
UL
EAC
Védőkezelés TH
IP védettségi szint IP20 megfelel IEC 60529
IK védelmi fokozat IK04
A környezeti levegő hőmérséklete a működéshez -20...60 °C
Környezeti levegő hőmérséklet tárolásra -40...80 °C
Tűzellenállási képesség 960 °C megfelel IEC 60695-2-1
Üzemi magasság 2000 m
Kínálat fenntarthatósága
Fenntartható ajánlat Green Premium termék
RoHS (dátum kód: YYWW) Megfelelés - óta 0631 - Schneider Electric megfelelőségi nyilatkozat
REACh A referencia nem tartalmaz SVHC-t a határérték felett
A termék környezeti profilja Elérhető
Termékkivezetési feladatok Nincs szükség különleges újrahasznosításra
| Anyaga | Műanyag |
| Elhelyezés | Schneider Electric LC1D25 tipusú mágneskapcsolóra |
| Hőkioldás beállítási tartománya (A) | 20-25A |
| Pólusszám | 3 |
| Csatlakozás | csavaros csatlakozás |
| Szerelés | DIN- sínre |
| Vezérlés típusa | Nyomógomb |
| Súly | 280g |
