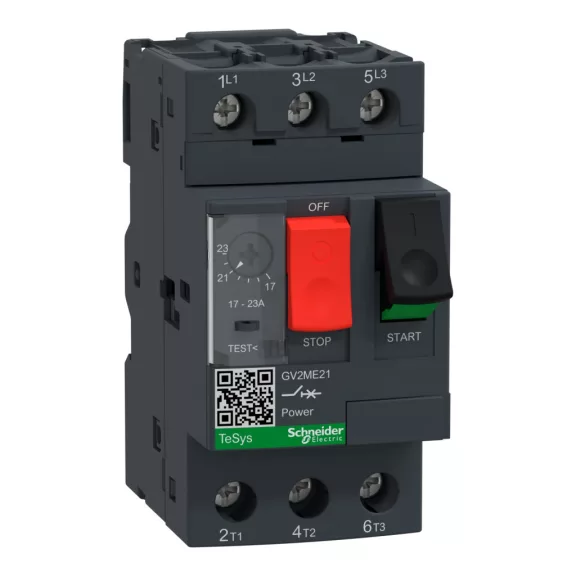

Schneider motorvédő kapcsoló, 17-23A, GV2ME21
Cikkszám:
SCH_GV2ME21
Várható szállítás
Schneider motorvédő kapcsoló, 17-23A, GV2ME21
Áraink darabárak, a termék kiszereléseire vonatkoznak!
A termék kiszerelése 1 darab.
Raktáron
38 468 Ft + ÁFA
Bruttó: 48 855 Ft /darab
Bruttó: 48 855 Ft /darab
Egységár: 38 468 Ft + ÁFA
Bruttó: 48 855 Ft /darab
Bruttó: 48 855 Ft /darab
- Betöltés...
- Betöltés...
Részletek
Fő jellemzők
TermékcsaládTeSys
Termék neveTeSys GV2
Készülék rövid megnevezéseGV2ME
Termék vagy komponens típusaÁramkör-megszakító
KészülékalkalmazásMotor
Kioldóegység technológiaTermikus-mágneses
Kiegészítő jellemzők
Pólusok megnevezése3P
Hálózat típusaAC
Felhasználási kategóriaAC-3 megfelel IEC 60947-4-1
A kategória megfelel IEC 60947-2
Hálózati frekvencia50/60 Hz megfelel IEC 60947-4-1
Rögzítési módRácsiptetett mellett 35 mm szimmetrikus DIN sín
Screwed on panel (with adaptor plate)
Üzemelési helyzetTetszőleges pozíció
Motorteljesítmény kW11 kW -500 V AC 50/60 Hz
9 kW -400/415 V AC 50/60 Hz
18.5 kW -690 V AC 50/60 Hz
Megszakítási kapacitás3 kA Icu -690 V AC 50/60 Hz megfelel IEC 60947-2
3 kA Icu -690 V AC 50/60 Hz megfelel IEC 60947-2
15 kA Icu -400/415 V AC 50/60 Hz megfelel IEC 60947-2
50 kA Icu -230/240 V AC 50/60 Hz megfelel IEC 60947-2
6 kA Icu -440 V AC 50/60 Hz megfelel IEC 60947-2
4 kA Icu -500 V AC 50/60 Hz megfelel IEC 60947-2
[Ics] rövidzárlatos megszakítási képesség értéke100 % -230/240 V AC 50/60 Hz megfelel IEC 60947-2
40 % -400/415 V AC 50/60 Hz megfelel IEC 60947-2
50 % -440 V AC 50/60 Hz megfelel IEC 60947-2
75 % -500 V AC 50/60 Hz megfelel IEC 60947-2
75 % -690 V AC 50/60 Hz megfelel IEC 60947-2
Vezérlés típusaNyomógomb
Névleges áramerősség23 A
Kioldó egység névleges értékek17...23 A
Mágneses kioldási áram327 A
Ue névleges üzemi feszültség690 V AC 50/60 Hz megfelel IEC 60947-2
Ui névleges szigetelési feszültség690 V AC 50/60 Hz megfelel IEC 60947-2
Ith konvencionális termikus szabad levegő áram23 A megfelel IEC 60947-4-1
Uimp névleges lökő-feszültség állóság6 kV megfelel IEC 60947-2
Teljesítmény veszteség pólusonként2.5 W
Mechanikus tartósság100000 ciklus
Elektromos élettartam100000 ciklus esetén AC-3 mellett 440 V
Működési ráta25 cikl/h
Névleges üzemFolytonos megfelel IEC 60947-4-1
Csatlakozás típusaScrew clamp terminals 2 cable(s) 1...6 mm² solid
Screw clamp terminals 2 cable(s) 1.5...6 mm² flexible without cable end
Screw clamp terminals 2 cable(s) 1...4 mm² flexible with cable end
Meghúzási nyomaték1.7 N.m on csavaros szorító kapcsok
Alkalmasság leválasztásraIgen megfelel IEC 60947-1
Fázis meghibásodási érzékenységIgen megfelel IEC 60947-4-1
Magasság89 mm
Szélesség45 mm
Mélység78.2 mm
Termék súlya0.26 kg
Környezet
SzabványokEN 60204
IEC 60947-1
IEC 60947-2
IEC 60947-4-1
NF C 63-120
NF C 63-650
NF C 79-130
UL 508
VDE 0113
VDE 0660
CSA C22.2
TermékbizonyítványokATEX
BV
CCC
CEBEC
CSA
DNV
EZU
GL
LROS (Lloyds register of shipping)
RINA
SETI
TSE
UL
EAC
VédőkezelésTH
IP védettségi szintIP20 megfelel IEC 60529
IK védelmi fokozatIK04
A környezeti levegő hőmérséklete a működéshez-20...60 °C
Környezeti levegő hőmérséklet tárolásra-40...80 °C
Tűzellenállási képesség960 °C megfelel IEC 60695-2-1
Üzemi magasság2000 m
Kínálat fenntarthatósága
Fenntartható ajánlatGreen Premium termék
RoHS (dátum kód: YYWW)Megfelelés - óta 0631 - Schneider Electric megfelelőségi nyilatkozat
REAChA referencia nem tartalmaz SVHC-t a határérték felett
A termék környezeti profiljaElérhető
Termékkivezetési feladatokNincs szükség különleges újrahasznosításra
Adatok
Gyártói Cikkszám:
GV2ME21
Cikkszám:
SCH GV2ME21
Pólusszám:
3
Csatlakozás:
csavaros csatlakozás
Szerelés:
DIN- sínre
Elhelyezés:
Schneider Electric LC1D20 tipusú mágneskapcsolóra
Anyaga:
Műanyag
Hőkioldás beállítási tartománya (A):
17-23A
Vezérlés típusa:
Nyomógomb
Tömeg:
280 g/darab
