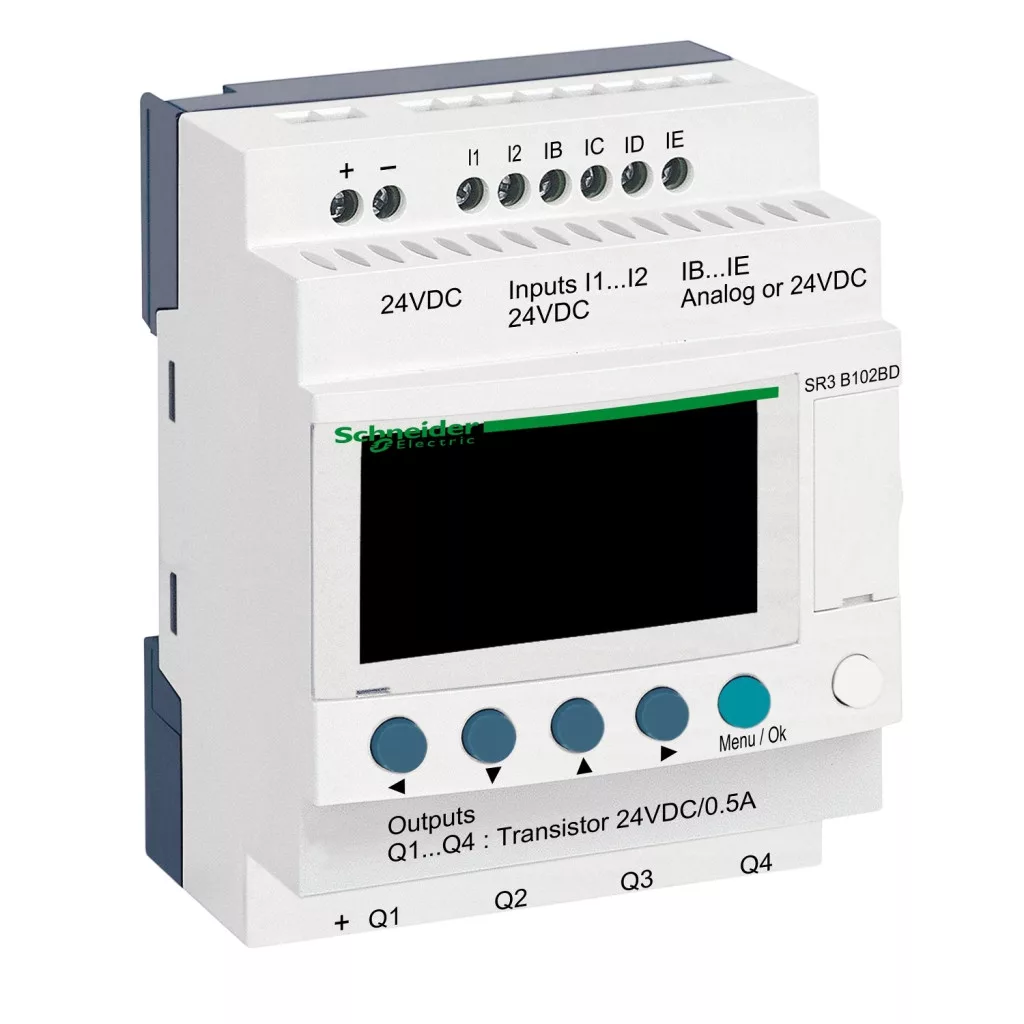

Schneider Moduláris okosrelé Zelio Logic - 10 I O - 24 V DC - óra - kijelző, SR3B102BD
Cikkszám:
SR3B102BD
Várható szállítás
Schneider Moduláris okosrelé Zelio Logic - 10 I O - 24 V DC - óra - kijelző, SR3B102BD
Áraink darabárak, a termék kiszereléseire vonatkoznak!
A termék kiszerelése 1 darab.
Rendelhető
59 739 Ft + ÁFA
Bruttó: 75 868 Ft /darab
Bruttó: 75 868 Ft /darab
Egységár: 59 739 Ft + ÁFA
Bruttó: 75 868 Ft /darab
Bruttó: 75 868 Ft /darab
- Betöltés...
- Betöltés...
Részletek
A vezérlőmodulokat kisebb, automatizált rendszerekben történő használathoz tervezték. Mind ipari, mind pedig általános alkalmazásokban használható.
Ipar számára: kisebb megmunkáló, termelő, összeszerelő, illetve csomagológépek automatizálása, nagy és közepes méretű gépek kiegészítő felszerelésének decentralizált automatizálása a textil, műanyag- és anyagfeldolgozó területeken, automatizált rendszerek mezőgazdasági berendezésekhez (öntözés, szivattyúzás, üvegházak stb.).
Általános/épületautomatizálási területek számára: sorompók, hengeres zsaluszerkezetek, beléptető rendszerek automatizálására, világítási berendezések automatizálására, kompresszorok és légkondicionáló rendszerek automatizálására.
Ipar számára: kisebb megmunkáló, termelő, összeszerelő, illetve csomagológépek automatizálása, nagy és közepes méretű gépek kiegészítő felszerelésének decentralizált automatizálása a textil, műanyag- és anyagfeldolgozó területeken, automatizált rendszerek mezőgazdasági berendezésekhez (öntözés, szivattyúzás, üvegházak stb.).
Általános/épületautomatizálási területek számára: sorompók, hengeres zsaluszerkezetek, beléptető rendszerek automatizálására, világítási berendezések automatizálására, kompresszorok és légkondicionáló rendszerek automatizálására.
Fő jellemzők
TermékcsaládZelio Logic
Termék vagy komponens típusaModuláris intelligens relé
Kiegészítő jellemzők
Helyi megjelenítőVan
Vezérlő sémavonalak száma0...500 with FBD programming
0...240 with lépcsőzetes programming
Ciklusidő6...90 ms
Tartalék idő10 év -25 °C
Óraingadozás6 s/hónap -25 °C
12 perc/év -0...55 °C
EllenőrzésekProgram memória minden egyes indításnál
[Us] névleges betáplálási feszültség24 V
Betáplálási feszültség korlátok19.2...30 V
Betáplálási áram160 mA (alállomásokkal)
50 mA (alállomás nélkül)
Teljesítményveszteség W-ben4 W alállomás nélkül
8 W alállomásokkal
Fordított polaritás védelemVan
Diszkrét bemeneti szám6 megfelel EN/IEC 61131-2 1-es típus
Digitális bemenet típusaEllenálló
Diszkrét bemeneti feszültség24 V DC
Diszkrét bemeneti áram4 mA
Számolási frekvencia1 kHz esetén diszkrét bemenet
Feszültségállapot 1 garantálva>= 15 V esetén I1...IA és IH...IR diszkrét bemeneti áramkör
>= 15 V esetén IB...IG diszkrét bemeneti áramkörként használva
Feszültségállapot 0 garantálva<= 5 V esetén I1...IA és IH...IR diszkrét bemeneti áramkör
<= 5 V esetén IB...IG diszkrét bemeneti áramkörként használva
Áramerősség garantált 1 állapot>= 1.2 mAfor IB...IG diszkrét bemeneti áramkörként használva
>= 2.2 mAfor I1...IA és IH...IR diszkrét bemeneti áramkör
Áramerősség garantált 0 állapot<= 0.5 mAfor IB...IG diszkrét bemeneti áramkörként használva
<= 0.75 mAfor I1...IA és IH...IR diszkrét bemeneti áramkör
Bemeneti kompatibilitás3-vezetékes közelítőérzékelők PNP (diszkrét bemenet)
Analóg bemenetek száma4
Analóg bemeneti típusKözös módú
Analóg bemeneti tartomány0...10 V
0...24 V
Maximális megengedhető feszültség30 V (analóg bemeneti áramkör)
Analóg bemeneti felbontás8 bit
LSB érték39 mV (analóg bemeneti áramkör)
Átalakítási időGyors jelfogó ciklusideje esetén analóg bemeneti áramkör
Átalakítási hiba+/- 5 % -25 °C esetén analóg bemeneti áramkör
+/- 6,2% -55 °C esetén analóg bemeneti áramkör
Ismétlési pontosság+/- 2 % -55 °C esetén analóg bemeneti áramkör
Üzemi távolság10 m állomások között, árnyékolt kábellel esetén analóg bemeneti áramkör
Bemeneti impedancia12 kOhm (IB...IG analóg bemeneti áramörként használva)
12 kOhm (IB...IG diszkrét bemeneti áramkörként használva)
7.4 kOhm (I1...IA és IH...IR diszkrét bemeneti áramkör)
Kimenetek száma4 tranzisztor kimenet(ek)
Kimeneti feszültség24 V (tranzisztorkimenet)
Kimeneti feszültség korlátok19,2...30 V DC (tranzisztorkimenet)
Terhelés áram0.5...0.625 A (tranzisztorkimenet)
Ures maradványfeszültség<= 2 V 1 állapotban (tranzisztorkimenet)
Túlterhelés-védelemVan, tranzisztorkimenet
Rövidzárlat-védelemVan tranzisztorkimenet
Túlfeszültség-védelemVan, tranzisztorkimenet
ÓraVan
Válaszidő<= 1 ms (0 állapotból 1-be) esetén tranzisztorkimenet
<= 1 ms (1 állapotból 0-ba) esetén tranzisztorkimenet
Csatlakozás típusaCsavaros bekötés, szorító kapacitás: 1 x 0,2...1 x 2,5 mm² AWG 25...AWG 14 félszilárd
Csavaros bekötés, szorító kapacitás: 1 x 0,2...1 x 2,5 mm² AWG 25...AWG 14 szilárd
Csavaros bekötés, szorító kapacitás: 1 x 0,25...1 x 2,5 mm² AWG 24...AWG 14 flexibilis kábelvéggel
Csavaros bekötés, szorító kapacitás: 2 x 0,2...2 x 1,5 mm² AWG 24...AWG 16 szilárd
Csavaros bekötés, szorító kapacitás: 2 x 0,25...2 x 0,75 mm² AWG 24...AWG 18 flexibilis kábelvéggel
Megszorítási nyomaték0.5 N.m
Túlfeszültségi kategóriaIII megfelel EN/IEC 60664-1
Termék súlya0.22 kg
Környezet
Mikromegszakításokkal szembeni immunitás<= 1 ms
TermékbizonyítványokCSA
C-Tick
GL
GOST
UL
SzabványokEN/IEC 60068-2-27 Ea
EN/IEC 60068-2-6 Fc
EN/IEC 61000-4-11
EN/IEC 61000-4-12
EN/IEC 61000-4-2 3-as szint
EN/IEC 61000-4-3
EN/IEC 61000-4-4 3-as szint
EN/IEC 61000-4-5
EN/IEC 61000-4-6 3-as szint
IP védettségi szintIP20 (sorkapocs) megfelel IEC 60529
IP40 (homloklap) megfelel IEC 60529
Környezeti jellemzőEMC direktíva megfelel EN/IEC 61000-6-2
EMC direktíva megfelel EN/IEC 61000-6-3
EMC direktíva megfelel EN/IEC 61000-6-4
EMC direktíva megfelel EN/IEC 61131-2 B zóna
Alacsony feszültség direktíva megfelel EN/IEC 61131-2
Sugárzott/vezetett zavarB osztály megfelel EN 55022-11 1. csoport
Szennyezési fok2 megfelel EN/IEC 61131-2
A környezeti levegő hőmérséklete a működéshez-20...40 °C szellőzés nélküli házban megfelel IEC 60068-2-1 és IEC 60068-2-2
-20...55 °C megfelel IEC 60068-2-1 és IEC 60068-2-2
Környezeti levegő hőmérséklet tárolásra-40...70 °C
Működési magasság2000 m
Magasban szállítás<= 3048 m
Relatív páratartalom95 % nincs kondenzáció vagy csöpögő víz
Cikkszám: SR3B102BD
Adatok
Gyártói Cikkszám:
SR3B102BD
Terméktípus:
Schneider Zelio Logic vezérlőmodul
Típus:
Moduláris intelligens relé
Névleges feszültség:
24 V DC
Bemenetek/kimenetek száma:
10 (6/4)
Tömeg:
210 g/darab
