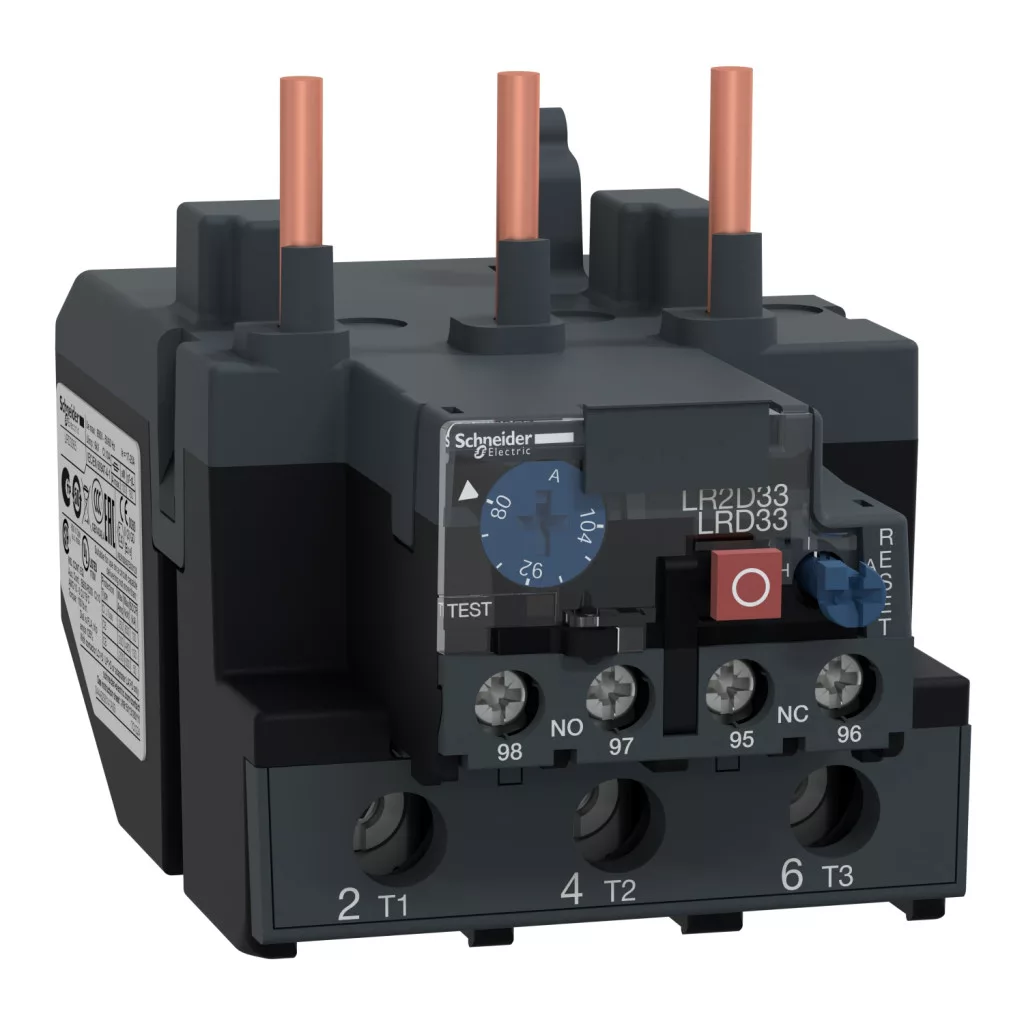

Schneider LRD3365 Hőkioldó 10-es osztályú, 80..104A, D80 és D95-höz, csavaros csatlakozással
Cikkszám:
SCH_LRD3365
Várható szállítás
Schneider LRD3365 Hőkioldó 10-es osztályú, 80..104A, D80 és D95-höz, csavaros csatlakozással
Áraink darabárak, a termék kiszereléseire vonatkoznak!
A termék kiszerelése 1 darab.
Raktáron
47 839 Ft + ÁFA
Bruttó: 60 756 Ft /darab
Bruttó: 60 756 Ft /darab
Egységár: 47 839 Ft + ÁFA
Bruttó: 60 756 Ft /darab
Bruttó: 60 756 Ft /darab
- Betöltés...
- Betöltés...
Részletek
Fő jellemzők
TermékcsaládTeSys
Termék neveTeSys LRD
Termék vagy komponens típusaDifferenciális túlterhelésrelé
Készülék rövid megnevezéseLRD
ReléalkalmazásMotorvédelem
TermékkompatibilitásLC1D80
LC1D95
Hálózat típusaAC
DC
Termikus védelem beállítási tartomány80...104 A
Ui névleges szigetelési feszültség1000 V főáramkör megfelel IEC 60947-4-1
600 V főáramkör megfelel CSA
600 V főáramkör megfelel UL
Kiegészítő jellemzők
Hálózati frekvencia0...400 Hz
Szerelési támogatásLemez speciális kiegészítőkkel
Sín speciális kiegészítőkkel
Védőrelé alatt
Kikapcsolási küszöb1,14 +/- 0,06 Ir megfelel IEC 60947-4-1
Ith konvencionális termikus szabad levegő áram5 A esetén jelző áramkör
Engedélyezhető áram0.72 A mellett 500 V AC-15 esetén jelző áramkör
0.06 A mellett 440 V DC-13 esetén jelző áramkör
Ue névleges üzemi feszültség690 V AC 0...400 Hz
Uimp névleges lökő-feszültség állóság6 kV
Fázis meghibásodási érzékenységIr 130%-os kioldóáram két fázisra, az utolsó 0-ra
Vezérlés típusaVörös nyomógomb állj
Kék nyomógomb esetén visszaállítás módus
Hőmérsékletkompenzáció-20...60 °C
Csatlakozás típusaFőáramkör : csavaros szorító kapcsok 1 kábel 4...35 mm² flexibilis nélkül kábel végződés
Főáramkör : csavaros szorító kapcsok 1 kábel 4...35 mm² flexibilis -val, -vel kábel végződés
Főáramkör : csavaros szorító kapcsok 1 kábel 4...35 mm² szilárd nélkül kábel végződés
Vezérlő áramkör : csavaros szorító kapcsok 2 kábel 1...2.5 mm² flexibilis nélkül kábel végződés
Vezérlő áramkör : csavaros szorító kapcsok 2 kábel 1...2.5 mm² flexibilis -val, -vel kábel végződés
Vezérlő áramkör : csavaros szorító kapcsok 2 kábel 1...2.5 mm² szilárd nélkül kábel végződés
Meghúzási nyomatékControl circuit : 1.7 N.m on screw clamp terminals
Power circuit : 9 N.m on screw clamp terminals
Magasság123 mm
Szélesség75 mm
Mélység121 mm
Termék súlya0.51 kg
Környezet
VédőkezelésTH megfelel IEC 60068
IP védettségi szintIP20 megfelel IEC 60529
A környezeti levegő hőmérséklete a működéshezCsökkenés nélkül megfelel IEC 60947-4-1
Környezeti levegő hőmérséklet tárolásra-60...70 °C
TűzkésleltetésV1 megfelel UL 94
Mechanikai hibatűrési képességRezgések 6 Gn IEC 60068-2-6
Ütések 15 Gn 11 ms-ig IEC 60068-2-7
Dielektromos szilárdság6 kV -50 Hz megfelel IEC 60255-5
SzabványokATEX D 94/9/CE
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508
CSA C22.2 No 14
TermékbizonyítványokATEX INERIS
BV
CCC
CSA
DNV
GL
GOST
LROS (Lloyds register of shipping)
RINA
UL
Kínálat fenntarthatósága
Fenntartható ajánlatGreen Premium termék
RoHS (dátum kód: YYWW)Megfelelés - óta 0849 - Schneider Electric megfelelőségi nyilatkozat
REAChA referencia nem tartalmaz SVHC-t a határérték felett
A termék környezeti profiljaElérhető
Termékkivezetési feladatokElérhető
Adatok
Gyártói Cikkszám:
LRD3365
Cikkszám:
SCH LRD3365
Terméktípus:
Hőkioldó Schneider Electric LC1D mágneskapcsolókhoz
Pólusszám:
3
Csatlakozás:
csavaros csatlakozás
Érintkezők kialakítása:
1NO+1NC
Anyaga:
Műanyag
Hőkioldás beállítási tartománya (A):
80-104A
Tömeg:
550 g/darab
