Leírás és Paraméterek
Fő jellemzők
Termékcsalád TeSys

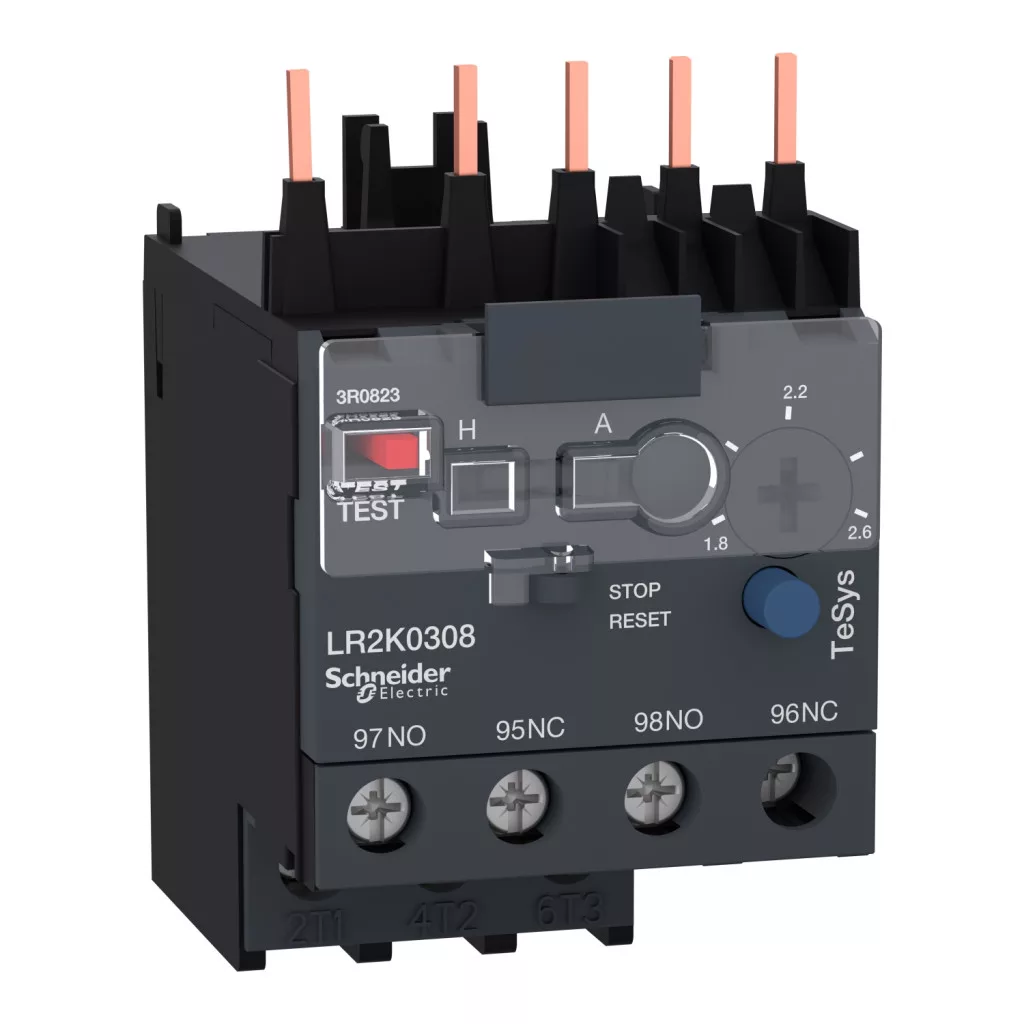

Termék neve TeSys LRK
Termék vagy komponens típusa Differenciális túlterhelésrelé
Készülék rövid megnevezése LR2K
Reléalkalmazás Motorvédelem
Termékkompatibilitás LC1K
LP1K
LC7K
LP4K
Hálózat típusa AC
DC
Túlterhelés kapcsolási osztály 10A osztály megfelel IEC 60947-4-1
Termikus védelem beállítási tartomány 1.8...2.6 A
Ui névleges szigetelési feszültség 690 V főáramkör megfelel BS 4941
690 V főáramkör megfelel IEC 60947
750 V főáramkör megfelel VDE 0110, C csoport
600 V főáramkör megfelel CSA C22.2 No 14
Kiegészítő jellemzők
Hálózati frekvencia <= 400 Hz
Szerelési támogatás Lemez speciális kiegészítőkkel
Sín speciális kiegészítőkkel
Védőrelé alatt
Kiegészítő érintkező összetétel 1 NO + 1 NC
Ith konvencionális termikus szabad levegő áram 6 A esetén jelző áramkör
Ue névleges üzemi feszültség <= 690 V esetén főáramkör
690 V AC AC-15 esetén jelző áramkör
250 V DC DC-13 esetén jelző áramkör
Kapcsolt biztosíték méretezés 6 A gG esetén jelző áramkör megfelel VDE 0660
6 A gG esetén jelző áramkör megfelel IEC 60947
Uimp névleges lökő-feszültség állóság 6 kV
Teljesítmény veszteség pólusonként 2 W
Fázis meghibásodási érzékenység Igen megfelel IEC 60947-4-1
Helyi jelzés Szétkapcsolásjelző (sárga)
Vezérlés típusa Választókapcsoló kézi vagy automatikus esetén visszaállítás módus
Red push-button trip test function
Blue push-button stop and manual reset
Csatlakozás típusa Csavaros szorító kapcsok 1 kábel 1.5...4 mm² - kábel merevsége: szilárd
Csavaros szorító kapcsok 1 kábel 0.75...4 mm² - kábel merevsége: flexibilis - nélkül kábel végződés
Csavaros szorító kapcsok 1 kábel 0.34...2.5 mm² - kábel merevsége: flexibilis - -val, -vel kábel végződés
Csavaros szorító kapcsok 2 kábel 1.5...4 mm² - kábel merevsége: szilárd
Csavaros szorító kapcsok 2 kábel 0.75...4 mm² - kábel merevsége: flexibilis - nélkül kábel végződés
Csavaros szorító kapcsok 2 kábel 0.34...1.5 mm² - kábel merevsége: flexibilis - -val, -vel kábel végződés
Meghúzási nyomaték 1.3 N.m - mellett csavaros szorító kapcsok - csavarhúzóval 2. sz. Philips
1.3 N.m - mellett csavaros szorító kapcsok - csavarhúzóval Ø 6 mm-es lemez
Magasság 58 mm
Szélesség 45 mm
Mélység 65 mm
Termék súlya 0.145 kg
Környezet
Szabványok BS 4941
IEC 60947
NF C 63-650
VDE 0660
Termékbizonyítványok CSA
UL
Védőkezelés TC megfelel IEC 60068
TC megfelel DIN 50016
IP védettségi szint IP2x megfelel IEC 60529
A környezeti levegő hőmérséklete a működéshez -20...55 °C csökkenés nélkül megfelel IEC 60947
-30...60 °C csökkenéssel megfelel IEC 60947
Környezeti levegő hőmérséklet tárolásra -40...70 °C
Üzemi magasság 2000 m csökkenés nélkül
Tűzellenállási képesség 850 °C megfelel IEC 60695-2-1
Tűzkésleltetés V1 megfelel UL 94
Követelmény 2 megfelel NF F 16-101
Követelmény 2 megfelel NF F 16-102
Mechanikai hibatűrési képesség Ütések NO érintkező 10 Gn, 11 ms megfelelő IEC 60068-2-27
Ütések NC érintkező 10 Gn, 11 ms megfelelő IEC 60068-2-27
Rezgések NO érintkező 2 Gn, 5...300 Hz megfelelő IEC 60068-2-6
Rezgések NC érintkező 2 Gn, 5...300 Hz megfelelő IEC 60068-2-6
| Anyaga | Műanyag |
| Érintkezők kialakítása | 1NO+1NC |
| Hőkioldás beállítási tartománya (A) | 1.8-2.6A |
| Pólusszám | 3 |
| Csatlakozás | csavaros csatlakozás |
| Terméktípus | Hőkioldó Schneider Electric LC1K mágneskapcsolókhoz |
| Súly | 160g |
