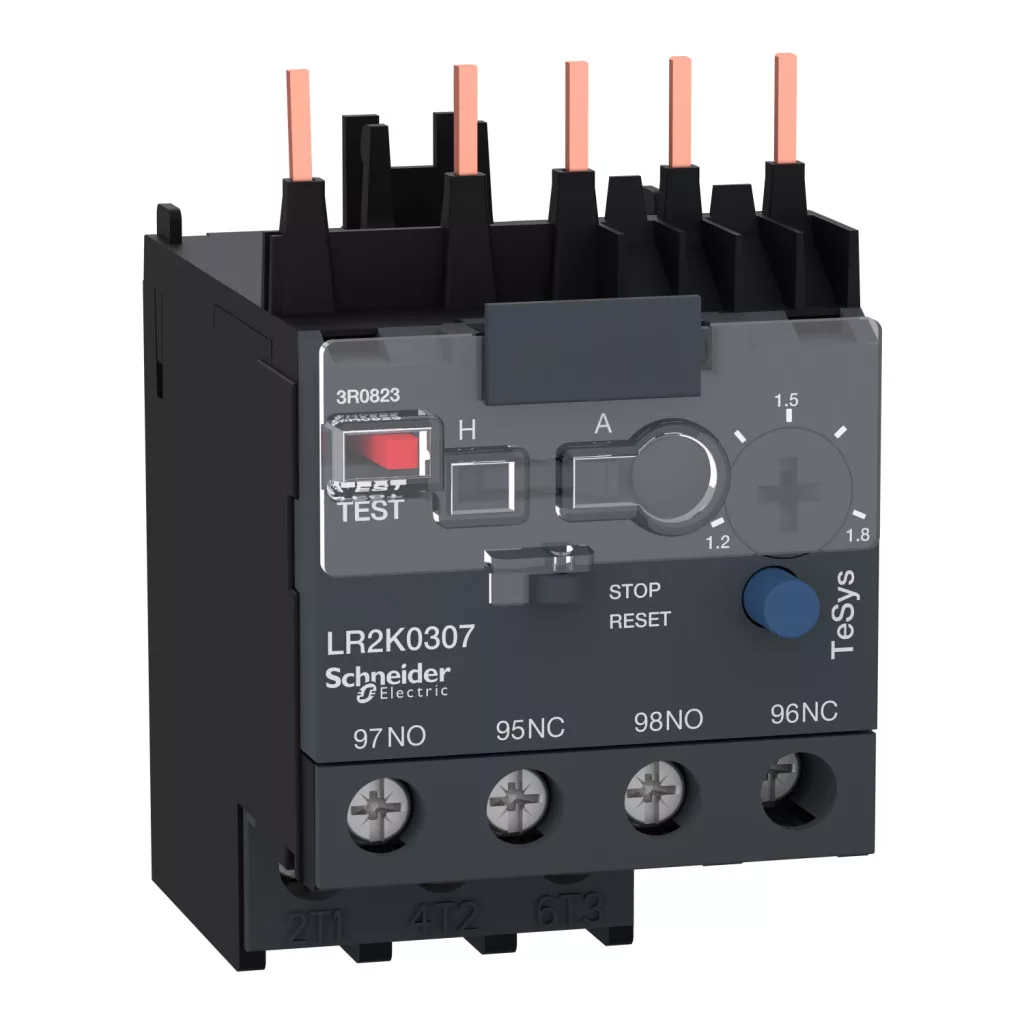

Schneider LR2K0307 Hőkioldó 1,2...1,8A LC1K tipusú mágneskapcsolókhoz, csavaros csatlakozással
Cikkszám:
SCH_LR2K0307
Várható szállítás
Schneider LR2K0307 Hőkioldó 1,2...1,8A LC1K tipusú mágneskapcsolókhoz, csavaros csatlakozással
Áraink darabárak, a termék kiszereléseire vonatkoznak!
A termék kiszerelése 1 darab.
Raktáron
11 151 Ft + ÁFA
Bruttó: 14 162 Ft /darab
Bruttó: 14 162 Ft /darab
Egységár: 11 151 Ft + ÁFA
Bruttó: 14 162 Ft /darab
Bruttó: 14 162 Ft /darab
- Betöltés...
- Betöltés...
Részletek
Fő jellemzők
TermékcsaládTeSys
Termék neveTeSys LRK
Termék vagy komponens típusaDifferenciális túlterhelésrelé
Készülék rövid megnevezéseLR2K
ReléalkalmazásMotorvédelem
TermékkompatibilitásLC1K
LP1K
LC7K
LP4K
Hálózat típusaAC
DC
Túlterhelés kapcsolási osztály10A osztály megfelel IEC 60947-4-1
Termikus védelem beállítási tartomány1.2...1.8 A
Ui névleges szigetelési feszültség690 V főáramkör megfelel BS 4941
690 V főáramkör megfelel IEC 60947
750 V főáramkör megfelel VDE 0110, C csoport
600 V főáramkör megfelel CSA C22.2 No 14
Kiegészítő jellemzők
Hálózati frekvencia<= 400 Hz
Szerelési támogatásLemez speciális kiegészítőkkel
Sín speciális kiegészítőkkel
Védőrelé alatt
Kiegészítő érintkező összetétel1 NO + 1 NC
Ith konvencionális termikus szabad levegő áram6 A esetén jelző áramkör
Ue névleges üzemi feszültség<= 690 V esetén főáramkör
690 V AC AC-15 esetén jelző áramkör
250 V DC DC-13 esetén jelző áramkör
Kapcsolt biztosíték méretezés6 A gG esetén jelző áramkör megfelel VDE 0660
6 A gG esetén jelző áramkör megfelel IEC 60947
Uimp névleges lökő-feszültség állóság6 kV
Teljesítmény veszteség pólusonként2 W
Fázis meghibásodási érzékenységIgen megfelel IEC 60947-4-1
Helyi jelzésSzétkapcsolásjelző (sárga)
Vezérlés típusaVálasztókapcsoló kézi vagy automatikus esetén visszaállítás módus
Red push-button trip test function
Blue push-button stop and manual reset
Csatlakozás típusaCsavaros szorító kapcsok 1 kábel 1.5...4 mm² - kábel merevsége: szilárd
Csavaros szorító kapcsok 1 kábel 0.75...4 mm² - kábel merevsége: flexibilis - nélkül kábel végződés
Csavaros szorító kapcsok 1 kábel 0.34...2.5 mm² - kábel merevsége: flexibilis - -val, -vel kábel végződés
Csavaros szorító kapcsok 2 kábel 1.5...4 mm² - kábel merevsége: szilárd
Csavaros szorító kapcsok 2 kábel 0.75...4 mm² - kábel merevsége: flexibilis - nélkül kábel végződés
Csavaros szorító kapcsok 2 kábel 0.34...1.5 mm² - kábel merevsége: flexibilis - -val, -vel kábel végződés
Meghúzási nyomaték1.3 N.m - mellett csavaros szorító kapcsok - csavarhúzóval 2. sz. Philips
1.3 N.m - mellett csavaros szorító kapcsok - csavarhúzóval Ø 6 mm-es lemez
Magasság58 mm
Szélesség45 mm
Mélység65 mm
Termék súlya0.145 kg
Környezet
SzabványokBS 4941
IEC 60947
NF C 63-650
VDE 0660
TermékbizonyítványokCSA
UL
VédőkezelésTC megfelel IEC 60068
TC megfelel DIN 50016
IP védettségi szintIP2x megfelel IEC 60529
A környezeti levegő hőmérséklete a működéshez-20...55 °C csökkenés nélkül megfelel IEC 60947
-30...60 °C csökkenéssel megfelel IEC 60947
Környezeti levegő hőmérséklet tárolásra-40...70 °C
Üzemi magasság2000 m csökkenés nélkül
Tűzellenállási képesség850 °C megfelel IEC 60695-2-1
TűzkésleltetésV1 megfelel UL 94
Követelmény 2 megfelel NF F 16-101
Követelmény 2 megfelel NF F 16-102
Mechanikai hibatűrési képességÜtések NO érintkező 10 Gn, 11 ms megfelelő IEC 60068-2-27
Ütések NC érintkező 10 Gn, 11 ms megfelelő IEC 60068-2-27
Rezgések NO érintkező 2 Gn, 5...300 Hz megfelelő IEC 60068-2-6
Rezgések NC érintkező 2 Gn, 5...300 Hz megfelelő IEC 60068-2-6
Adatok
Gyártói Cikkszám:
LR2K0307
Cikkszám:
SCH LR2K0307
Terméktípus:
Hőkioldó Schneider Electric LC1K mágneskapcsolókhoz
Pólusszám:
3
Csatlakozás:
csavaros csatlakozás
Érintkezők kialakítása:
1NO+1NC
Anyaga:
Műanyag
Hőkioldás beállítási tartománya (A):
1.2-1.8A
Tömeg:
160 g/darab
