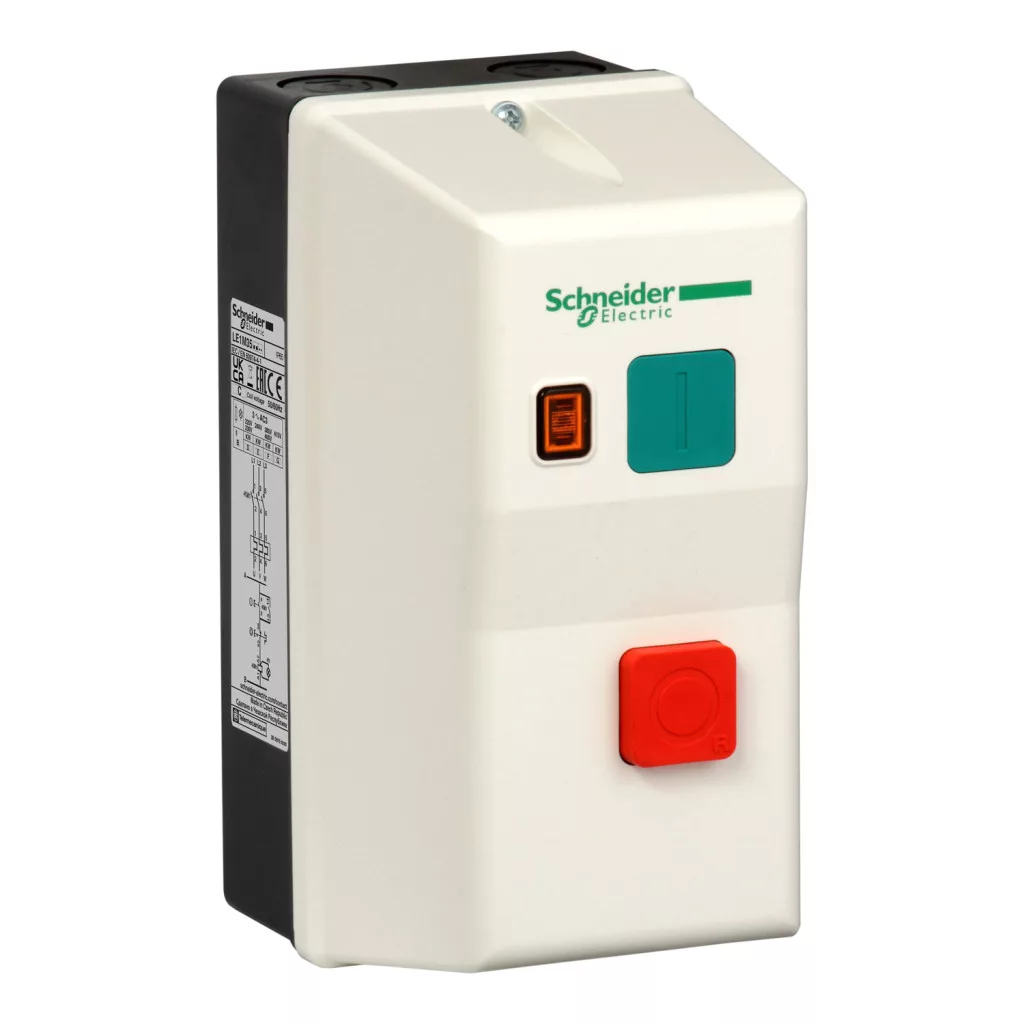

Tokozat: Dupla szigetelésű tokozat, önkioltó ABS anyagból. IP65 védettség. 4 db kiüthető kábelnyílás 13 mm-es tömszelencének. A tokozatba 1 földelőkapocs és egy nulla kapocs van beépítve. Előlap: Zöld Start nyomógomb I jelöléssel. Piros Stop/Reset nyomógomb O/R jelöléssel. Sárga működésjelző lámpa. Csatlakozás: A működtetőkör elő van kábelezve, a mágneskapcsoló és a hőrelé össze van építve. A készülék a csatlakozókábelek bekötése után működésre kész. Szabvány: Az LE1-M tokozott motorindítók megfelelnek a következő nemzetközi szabványoknak: IEC 439-1, IEC 529, IEC 947-4-1. Mágneskapcsoló–hőrelé kombináció: Az LE1-M tokozott motorindítókat el kell látni külső zárlatvédelemmel. A zárlatvédelmi készüléktől függően mind 1-es, mind 2-es koordináció megvalósítható.
Fő jellemzők
Termékcsalád TeSys
Termék neve TeSys LE
Készülék rövid megnevezése LE1M
Termék vagy komponens típusa Zárt direkt motorindító
Készülékalkalmazás Alapértelmezett
Felhasználási kategória AC-3
Készülék összetétel Védőrelé
Nullavezető kivezetés
Földelőkapocs
Termikus túlterhelésrelé
Termikus védelem beállítási tartomány 12...16 A
Motorteljesítmény kW 4 kW at 240 V AC 50/60 Hz
7.5 kW -380/400 V AC 50/60 Hz
7.5 kW -415 V AC 50/60 Hz
3.7 kW at 220/230 V AC 50/60 Hz
Vezérlőkör feszültség 380 V AC 50/60 Hz
Vezérlés típusa Nyomógomb indítás zöld I
Nyomógomb leállítás/visszaállítás vörös O
Kiegészítő jellemzők
Helyi jelzés LED sárga operating
Kábelbemenet száma 2 kábelbemenet: Pg 13 felső rész
2 kábelbemenet: ISO20 felső rész
2 kábelbemenet: ISO20 alsó rész
2 kábelbemenet: Pg 13 alsó rész
2 kábelbemenet: Pg 16 alsó rész
2 kábelbemenet: ISO25 felső rész
2 kábelbemenet: Pg 21 alsó rész
2 kábelbemenet: ISO25 alsó rész
2 kábelbemenet: Pg 21 felső rész
2 kábelbemenet: Pg 16 felső rész
Szélesség 78 mm
Magasság 160 mm
Mélység 108 mm
Termék súlya 0.6 kg
Környezet
Anyag ABS (akrilnitrátos butadién-sztirol)
IP védettségi szint IP65 megfelel IEC 60529
Szabványok IEC 60947-4-1
A környezeti levegő hőmérséklete a működéshez -5...40 °C
Környezeti jellemző Szabványos környezet
