Ár:
10.300 Ft (8.110 Ft + ÁFA)
Menny.:darab

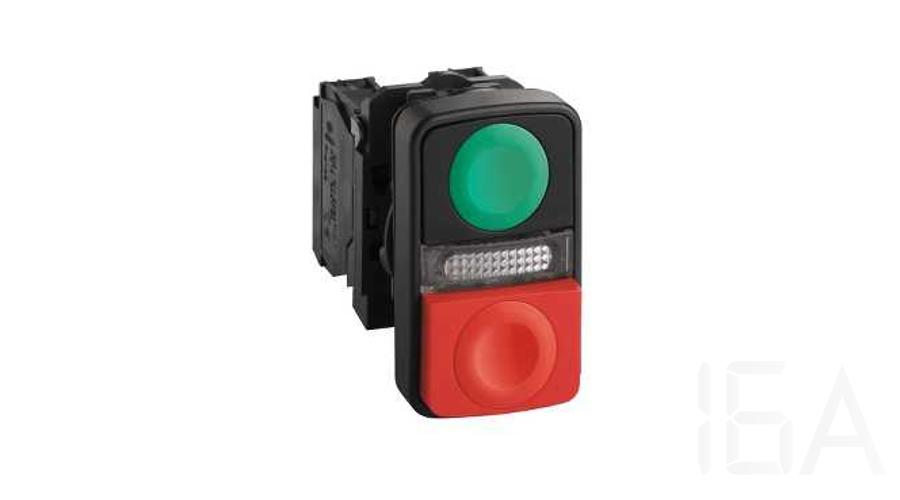

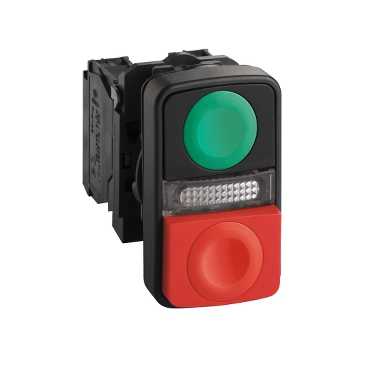

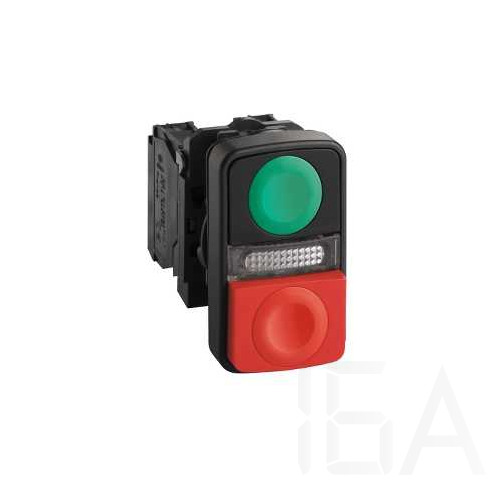

Schneider Komplett világító műanyag duplafejű nyomógomb 24V AC/DC, XB5AW73731B5

Ár:
10.300 Ft (8.110 Ft + ÁFA)
Menny.:darab
Gyártó cikkszám: XB5AW73731B5
Cikkszám: XB5AW73731B5
Egységár: 10.300,00 Ft/darab
Vonalkód: 3389119043540
Elérhetőség: Rendelhető – Szállítás 3-5 nap

Schneider Komplett világító műanyag duplafejű nyomógomb 24V AC/DC, XB5AW73731B5


Áraink darabárak, a termék kiszereléseire vonatkoznak!

A termék kiszerelése 1 darab.

Nagyobb mennyiség rendelése esetén kérjen árajánlatot, vagy kérdésével keresse műszaki kollégánkat a 06-70-451-96-00 telefonszámon.

Gyártó: Schneider
60.000 Ft feletti vásárlás esetén ingyenesen szállítjuk ki csomagod!

Leírás és Paraméterek

Fő jellemzők

Termékcsalád Harmony XB5
Termék vagy komponens típusa Komplett világító kétfejű nyomógomb
Készülék rövid megnevezése XB5
Perem anyaga Műanyag
Rögzítőperem anyaga Műanyag
Fej típusa Szabványos
Szerelési átmérő 22 mm
Jelzőegység fej Téglalap alakú
Kezelő típusa Húzórugó
Kezelő profilja 1 süllyesztett - 1 vetített nyomógomb - 1 központi ellenőrzőlámpa
Kezelők leírása Zöld ''I'' - piros ''O''
Érintkezők típusa és összetétele 1 NO + 1 NC
Érintkezők működése Lassan bontó
Csatlakozás típusa Csavaros szorító kapcsok : <= 2 x 1,5 mm² kábelvéggel megfelel EN/IEC 60947-1
Csavaros szorító kapcsok : >= 1 x 0,22 mm² kábelvég nélkül megfelel EN/IEC 60947-1
Rugós kapcsok : <= 2 x 1,5 mm² kábelvéggel megfelel EN/IEC 60947-1
Rugós kapcsok : >= 1 x 0,22 mm² kábelvég nélkül megfelel EN/IEC 60947-1
Fényforrás Védett LED
Izzóalap Beépített LED
[Us] névleges betáplálási feszültség 24 V AC/DC, 50/60 Hz

Kiegészítő jellemzők

Magasság 50 mm
Szélesség 30 mm
Mélység 59 mm
Végpontok leírása ISO n°1 (11-12)NC
(13-14)NO
Termék súlya 0,066 kg
Ellenállás nagy nyomású mosóval szemben 7000000 Pa -55 °C,távolság: 0,1 m
Jelzések színe Fekete jelzés fehér védőkupakok esetén
Fehér jelzés zöld, piros vagy fekete védőkupakok esetén
Kezelőprofil Zöld elárasztás, fehér I
Vörös kivetítés, fehér O
Kapcsolatfelvétel Szabványos érintkezők
Pozitív nyitás Van pozitív nyílás megfelel EN/IEC 60947-5-1 K függelék
Üzemi mozgás 1.5 mm (NC változó elektromos állapot)
2.6 mm (NO változó elektromos állapot)
4.3 mm (összes úthossz)
Üzemelési erő 3.5 N (NC változó elektromos állapot)
3.8 N (NO változó elektromos állapot)
Mechanikus tartósság 1000000 ciklus
Meghúzási nyomaték 0.8...1.2 N.m megfelel EN 60947-1
Csavarfej alakja Kereszt fejrész megfelelő JIS No 1 csavarhúzó
Kereszt fejrész megfelelő 1. sz. Philips csavarhúzó
Kereszt fejrész megfelelő 1. sz. pozidriv csavarhúzó
Kivágásokkal fejrész megfelelő Ø 4 mm-es lemez csavarhúzó
Kivágásokkal fejrész megfelelő Ø 5.5 mm-es lemez csavarhúzó
Érintkezők anyaga Ezüst ötvözet (Ag/Ni)
Rövidzárlat-védelem 10 A biztosítóbetét típus gG megfelel EN/IEC 60947-5-1
Ith konvencionális termikus szabad levegő áram 10 A megfelel EN/IEC 60947-5-1
Ui névleges szigetelési feszültség 600 V (szennyezési fok: 3) megfelel EN 60947-1
Uimp névleges lökő-feszültség állóság 6 kV megfelel EN 60947-1
Le névleges üzemi áram 3 A -240 V, AC-15, A600 megfelel EN/IEC 60947-5-1
6 A -120 V, AC-15, A600 megfelel EN/IEC 60947-5-1
0.1 A -600 V, DC-13, Q600 megfelel EN/IEC 60947-5-1
0.27 A -250 V, DC-13, Q600 megfelel EN/IEC 60947-5-1
0.55 A -125 V, DC-13, Q600 megfelel EN/IEC 60947-5-1
1.2 A -600 V, AC-15, A600 megfelel EN/IEC 60947-5-1
Elektromos élettartam 1000000 ciklus, AC-15, 2 A -230 V, operating rate: 3600 cikl/h, load factor: 0.5 megfelel EN/IEC 60947-5-1 C függelék
1000000 ciklus, AC-15, 3 A -120 V, operating rate: 3600 cikl/h, load factor: 0.5 megfelel EN/IEC 60947-5-1 C függelék
1000000 ciklus, AC-15, 4 A -24 V, operating rate: 3600 cikl/h, load factor: 0.5 megfelel EN/IEC 60947-5-1 C függelék
1000000 ciklus, DC-13, 0.2 A -110 V, operating rate: 3600 cikl/h, load factor: 0.5 megfelel EN/IEC 60947-5-1 C függelék
1000000 ciklus, DC-13, 0.5 A -24 V, operating rate: 3600 cikl/h, load factor: 0.5 megfelel EN/IEC 60947-5-1 C függelék
Elektromos megbízhatóság IEC 60947-5-4 Λ < 10exp(-6) -5 V, 1 mA tiszta környezetben megfelel EN/IEC 60947-5-4
Λ < 10exp(-8) -17 V, 5 mA tiszta környezetben megfelel EN/IEC 60947-5-4
Jelzési típus Stabil
Fényforrás színe Sárga
Betáplálási feszültség korlátok 19.2...30 V DC
21.6...26.4 V AC
Áramfogyasztás 18 mA
Élettartam 100000 év névleges feszültségen és 25 °C-on
Átmeneti ellenállás 1 kV megfelel IEC 61000-4-5

Környezet

Védőkezelés TH
Környezeti levegő hőmérséklet tárolásra -40...70 °C
Üzemi környezeti levegő hőmérséklet -40...70 °C
Túlfeszültségi kategória II. osztály megfelel IEC 61140
IP védettségi szint IP66 megfelel IEC 60529
IP69K
IP69 megfelel IEC 60529
NEMA védettségi szint NEMA 13
NEMA 4X
IK védelmi fokozat IK05 megfelel IEC 50102
Szabványok EN/IEC 60947-1
EN/IEC 60947-5-1
EN/IEC 60947-5-4
JIS C 4520
UL 508
CSA C22.2 No 14
Termékbizonyítványok BV
CSA
DNV
GL
LROS (Lloyds register of shipping)
RINA
UL listás
Rezgési ellenállás 5 gn (f = 2...500 Hz) megfelel IEC 60068-2-6
Ütésállóság 30 gn (időtartam = 18 ms) esetén fél szinusz hullám gyorsulás megfelel IEC 60068-2-27
50 gn (időtartam = 11 ms) esetén fél szinusz hullám gyorsulás megfelel IEC 60068-2-27
Ellenállás gyors tranziensekkel szemben 2 kV megfelel IEC 61000-4-4
Elektromágneses mezőkkel szembeni ellenállás 10 V/m megfelel IEC 61000-4-3
Ellenállás elektrosztatikus kisüléssel szemben 6 kV érintkezőn (fém részen) megfelel IEC 61000-4-2
8 kV szabad levegőben (szigetelt részeken) megfelel IEC 61000-4-2
Elektromágneses kibocsátás B osztály megfelel IEC 55011

Cikkszám: XB5 AW73731B5

Alkalmazása start-stop funkció
Betáplálási feszültség 24V
Érintkezők kialakítása 1 NO + 1 NC (1 záró, 1 nyitó)
Gomb színe Piros, zöld
Nyomógombok száma 2
Szerelési átmérő 22mm
Gomb típusa Nyomógomb - komplett, világító
Szélesség 30mm
Magasság 50mm
Mélység 59mm
Súly 60g
