Leírás és Paraméterek
Kisfeszültségű CSATÁRI PLAST CSP típusú elosztó szekrényekhez, gépekhez, ipari és lakossági célokra. Létezik előlapra szerelhető, ajtókuplungos, Ø22,5mm-es furatos, DIN sínes moduláris, tokozott, és lakatolható 12A-tól 175-ig.Ha segítségre van szüksége a választásban, hívja műszaki szakértőnket a 16Amper csapatából!
Fő jellemzők
Termékcsalád TeSys

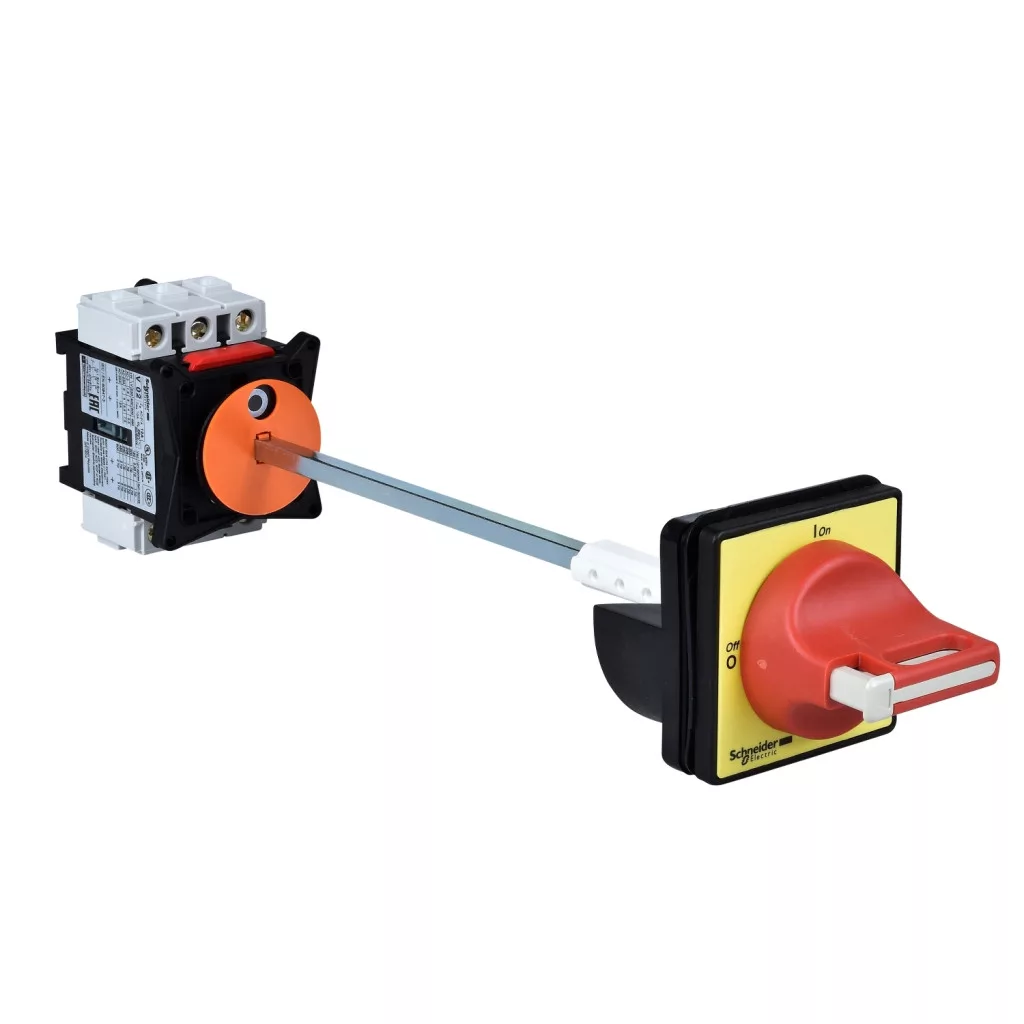

Termék neve TeSys VARIO
Készülék rövid megnevezése VCCD
Termék vagy komponens típusa Vészleállító terheléskapcsoló
Teljesítmény szint Nagy teljesítményű
Pólusok megnevezése 3P
Érintkezők típusa és összetétele 3 NO
Hálózat típusa AC
DC
Vezérlés típusa Rotációs hajtás
Forgatófogantyú szerelési stílus Kibővített
Fogantyú színe Vörös
Fogantyú homloklap színe Sárga
Alkalmasság leválasztásra Igen
Kiegészítő jellemzők
Rotációs hajtás lakatolás 1 ... 3 lakat 4...8 mm
Jelölés 0 - 1
Szerelési támogatás Handle mounting on ajtó
Switch mounting on szimmetrikus sín
Switch mounting on lemez
Rögzítési mód Hole with 22.5 mmfor handle
Csíptetőkkel esetén kapcsoló
Csavarokkal esetén kapcsoló
Ue névleges üzemi feszültség 690 V AC 50/60 Hz
Uimp névleges lökő-feszültség állóság 8 kV
Ith konvencionális termikus szabad levegő áram 32 A
Ithe konvencionális zárt termikus áram 25 A
Le névleges üzemi áram 21.8 A (AC-23) at 400 V
Névleges üzemi teljesítmény W-ben 11 kW -500 V (AC-23A)
15 kW -690 V (AC-23A)
1.5 kW -230...240 V (AC-3)
7.5 kW -500 V (AC-3)
7.5 kW -690 V (AC-3)
5.5 kW -230...240 V (AC-23A)
11 kW -400...415 V (AC-23A)
7.5 kW -400...415 V (AC-3)
Szakaszos üzemi osztály 30
Bekapcsolási teljesítmény 320 A -400 V (AC-21A)
320 A -400 V (AC-22A)
320 A -400 V (AC-23A)
Icm névleges rövidzárlat bekapcsolási teljesítmény 1 kA -400 V csúcsáram esetén
Icw névleges rövidzárlati kiállási áram 384 A-400 V during 1 s
Névleges feltételes rövidzárlati áram 10 kA -400 V - kapcsolt biztosíték 35 A aM
10 kA -400 V - kapcsolt biztosíték 35 A gG
Megszakítási kapacitás 250 A -400 V AC-21A
250 A -400 V AC-22A
250 A -400 V AC-23A
Eszközösszetétel Fogantyú
Kapcsoló
Rúd hosszabbítás
Mechanikus tartósság 100000 ciklus
Elektromos élettartam 30000 ciklus DC-1...5
100000 ciklus AC-21
Csatlakozás típusa Power circuit : screw clamp terminals cable 6 mm² - cable stiffness: flexible - with cable end
Power circuit : screw clamp terminals cable 10 mm² - cable stiffness: solid
Meghúzási nyomaték Főáramkör : 2.1 N.m - mellett csavaros szorító kapcsok
Alapméretek 60 x 60 mm
Magasság 74 mm
Szélesség 60 mm
Termék súlya 0.392 kg
Környezet
Szabványok IEC 60947-3
Termékbizonyítványok CCC
CSA
GL
UL
Védőkezelés TC
IP védettségi szint IP65
IP20 megfelel IEC 60529
Mechanikai hibatűrési képesség Rezgések 10...150 Hz 1 gn IEC 60068-2-6
Ütések 11 ms 30 Gn IEC 60068-2-27
Üzemi környezeti levegő hőmérséklet -20...50 °C
Tűzellenállási képesség 960 °C megfelel IEC 60695-2-1
Kínálat fenntarthatósága
Fenntartható ajánlat Green Premium termék
RoHS (dátum kód: YYWW) Megfelelés - óta 0733 - Schneider Electric megfelelőségi nyilatkozat
REACh A referencia nem tartalmaz SVHC-t a határérték felett
A termék környezeti profilja Elérhető
Termékkivezetési feladatok Nincs szükség különleges újrahasznosításra
Cikkszám: VCCD1
| Érintkezők kialakítása | 3 NO (záróérintkező) |
| Típus | Fő- és vészkapcsolók - ajtóra, szerelőlapra |
| Névleges áramerősség (A) | 32A |
| Pólusszám | 3 |
| Szerelés szerint | Szerelőlapra szerelhető |
| Súly | 350g |
