Ár:
7.141 Ft (5.623 Ft + ÁFA)
Menny.:db

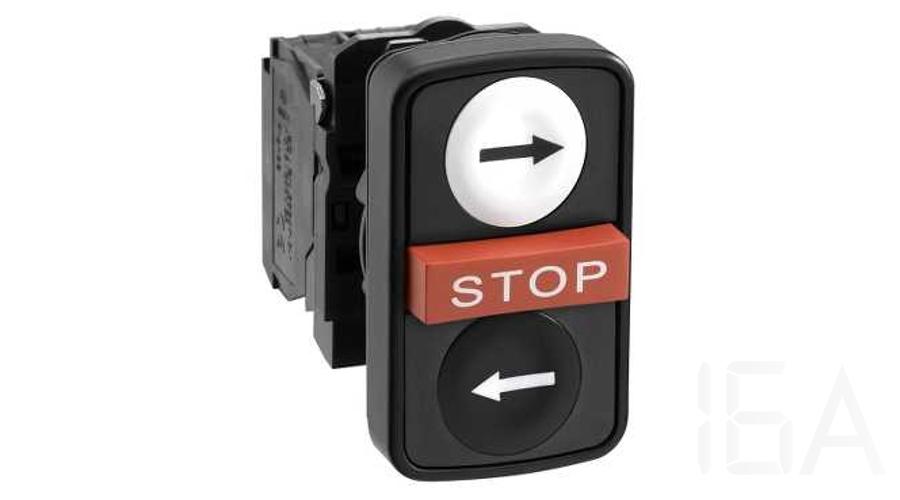

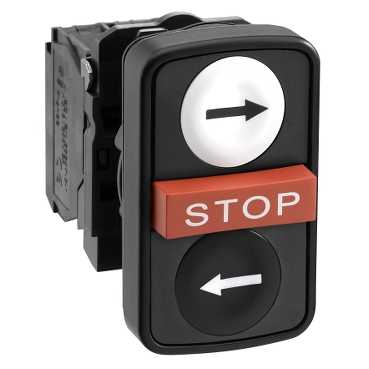

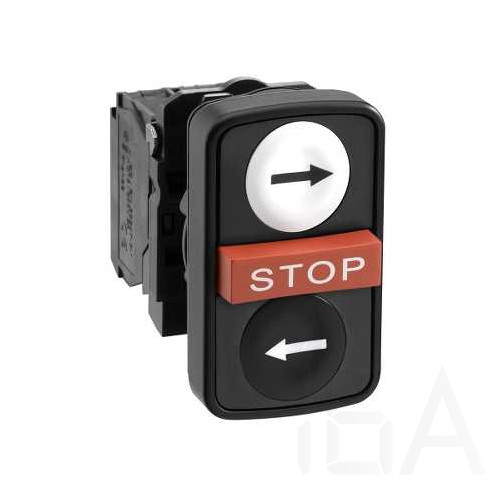

Schneider Komplett triplafejű nyomógomb, műanyag, XB5AA711237

Ár:
7.141 Ft (5.623 Ft + ÁFA)
Menny.:db
Cikkszám: XB5AA711237
Gyártó: Schneider Electric
Gyártó cikkszám: XB5AA711237
Elérhetőség: Rendelhető – Szállítás 3-5 nap
Szállítási díj: 1.500 Ft
Komplett triplafejű nyomógomb, műanyag
Nagyobb mennyiség rendelése esetén kérjen árajánlatot, vagy kérdésével keresse műszaki kollégánkat a +36 70 451 96 00-as telefonszámon!
50.000 Ft feletti vásárlás esetén ingyenesen szállítjuk ki csomagod!

Leírás és Paraméterek

Fő jellemzők

Termékcsalád Harmony XB5
Termék vagy komponens típusa Komplett háromfejű nyomógomb
Készülék rövid megnevezése XB5
Perem anyaga Műanyag
Rögzítőperem anyaga Műanyag
Fej típusa Szabványos
Szerelési átmérő 22 mm
Jelzőegység fej Téglalap alakú
Kezelő típusa Húzórugó
Kezelő profilja 2 süllyesztett - 1 központi kiálló STOP nyomógomb
Kezelők leírása Fehér ''right arrow'' - fekete ''left arrow'' - piros ''STOP''
Érintkezők típusa és összetétele 2 NO + 1 NC
Érintkezők működése Lassan bontó
Csatlakozás típusa Csavaros szorító kapcsok : >= 1 x 0,22 mm² kábelvég nélkül megfelel EN/IEC 60947-1
Rugós kapcsok : <= 2 x 1,5 mm² kábelvéggel megfelel EN/IEC 60947-1
Rugós kapcsok : >= 1 x 0,22 mm² kábelvég nélkül megfelel EN/IEC 60947-1

Kiegészítő jellemzők

Termék súlya 0,063 kg
Ellenállás nagy nyomású mosóval szemben 7000000 Pa -55 °C,távolság: 0,1 m
Jelzések színe Fekete jelzés fehér védőkupakok esetén
Fehér jelzés zöld, piros vagy fekete védőkupakok esetén
Kezelőprofil Fekete elárasztás, fehér balra nyíl
Vörös kivetítés, fehér STOP
Fehér elárasztás, fekete jobbra nyíl
Kapcsolatfelvétel Szabványos érintkezők
Pozitív nyitás Van pozitív nyílás megfelel EN/IEC 60947-5-1 K függelék
Üzemi mozgás 1.5 mm (NC változó elektromos állapot)
2.6 mm (NO változó elektromos állapot)
4.3 mm (összes úthossz)
Üzemelési erő 3.5 N (NC változó elektromos állapot)
3.8 N (NO változó elektromos állapot)
Mechanikus tartósság 1000000 ciklus
Meghúzási nyomaték 0.8...1.2 N.m megfelel EN 60947-1
Csavarfej alakja Kereszt fejrész megfelelő JIS No 1 csavarhúzó
Kereszt fejrész megfelelő 1. sz. Philips csavarhúzó
Kereszt fejrész megfelelő 1. sz. pozidriv csavarhúzó
Kivágásokkal fejrész megfelelő Ø 4 mm-es lemez csavarhúzó
Kivágásokkal fejrész megfelelő Ø 5.5 mm-es lemez csavarhúzó
Érintkezők anyaga Ezüst ötvözet (Ag/Ni)
Rövidzárlat-védelem 10 A biztosítóbetét típus gG megfelel EN/IEC 60947-5-1
Ith konvencionális termikus szabad levegő áram 10 A megfelel EN/IEC 60947-5-1
Ui névleges szigetelési feszültség 600 V (szennyezési fok: 3) megfelel EN 60947-1
Uimp névleges lökő-feszültség állóság 6 kV megfelel EN 60947-1
Le névleges üzemi áram 3 A -240 V, AC-15, A600 megfelel EN/IEC 60947-5-1
6 A -120 V, AC-15, A600 megfelel EN/IEC 60947-5-1
0.1 A -600 V, DC-13, Q600 megfelel EN/IEC 60947-5-1
0.27 A -250 V, DC-13, Q600 megfelel EN/IEC 60947-5-1
0.55 A -125 V, DC-13, Q600 megfelel EN/IEC 60947-5-1
1.2 A -600 V, AC-15, A600 megfelel EN/IEC 60947-5-1
Elektromos élettartam 1000000 ciklus, AC-15, 2 A -230 V, operating rate: 3600 cikl/h, load factor: 0.5 megfelel EN/IEC 60947-5-1 C függelék
1000000 ciklus, AC-15, 3 A -120 V, operating rate: 3600 cikl/h, load factor: 0.5 megfelel EN/IEC 60947-5-1 C függelék
1000000 ciklus, AC-15, 4 A -24 V, operating rate: 3600 cikl/h, load factor: 0.5 megfelel EN/IEC 60947-5-1 C függelék
1000000 ciklus, DC-13, 0.2 A -110 V, operating rate: 3600 cikl/h, load factor: 0.5 megfelel EN/IEC 60947-5-1 C függelék
1000000 ciklus, DC-13, 0.5 A -24 V, operating rate: 3600 cikl/h, load factor: 0.5 megfelel EN/IEC 60947-5-1 C függelék
Elektromos megbízhatóság IEC 60947-5-4 Λ < 10exp(-6) -5 V, 1 mA tiszta környezetben megfelel EN/IEC 60947-5-4
Λ < 10exp(-8) -17 V, 5 mA tiszta környezetben megfelel EN/IEC 60947-5-4

Környezet

Környezeti levegő hőmérséklet tárolásra -40...70 °C
Üzemi környezeti levegő hőmérséklet -25...70 °C
Elektromos sokk elleni védelem osztálya II osztály megfelel IEC 61140
IP védettségi szint IP67 megfelel IEC 60529
IP69K
IP69 megfelel IEC 60529
NEMA védettségi szint NEMA 13
NEMA 4X
IK védelmi fokozat IK03 megfelel IEC 50102
Szabványok EN/IEC 60947-1
EN/IEC 60947-5-1
EN/IEC 60947-5-4
JIS C 4520
UL 508
CSA C22.2 No 14
Termékbizonyítványok BV
CSA
DNV
GL
LROS (Lloyds register of shipping)
RINA
UL listás
Rezgési ellenállás 5 gn (f = 2...500 Hz) megfelel IEC 60068-2-6
Ütésállóság 30 gn (időtartam = 18 ms) esetén fél szinusz hullám gyorsulás megfelel IEC 60068-2-27
50 gn (időtartam = 11 ms) esetén fél szinusz hullám gyorsulás megfelel IEC 60068-2-27

Cikkszám: XB5 AA711237

Alkalmazása három funkció
Érintkezők kialakítása 1 NC (nyitóérintkező)
Gomb színe Fekete, piros, fehér
Nyomógombok száma 3
Szerelési átmérő 22mm
Gomb típusa Nyomógomb - komplett
Szélesség 30mm
Magasság 50mm
Mélység 59mm
Súly 62g
