Leírás és Paraméterek
Kisfeszültségű CSATÁRI PLAST CSP típusú elosztó szekrényekhez, gépekhez, ipari és lakossági célokra. Létezik előlapra szerelhető, ajtókuplungos, Ø22,5mm-es furatos, DIN sínes moduláris, tokozott, és lakatolható 12A-tól 175-ig.Ha segítségre van szüksége a választásban, hívja műszaki szakértőnket a 16Amper csapatából!
Fő jellemzők
Termékcsalád TeSys

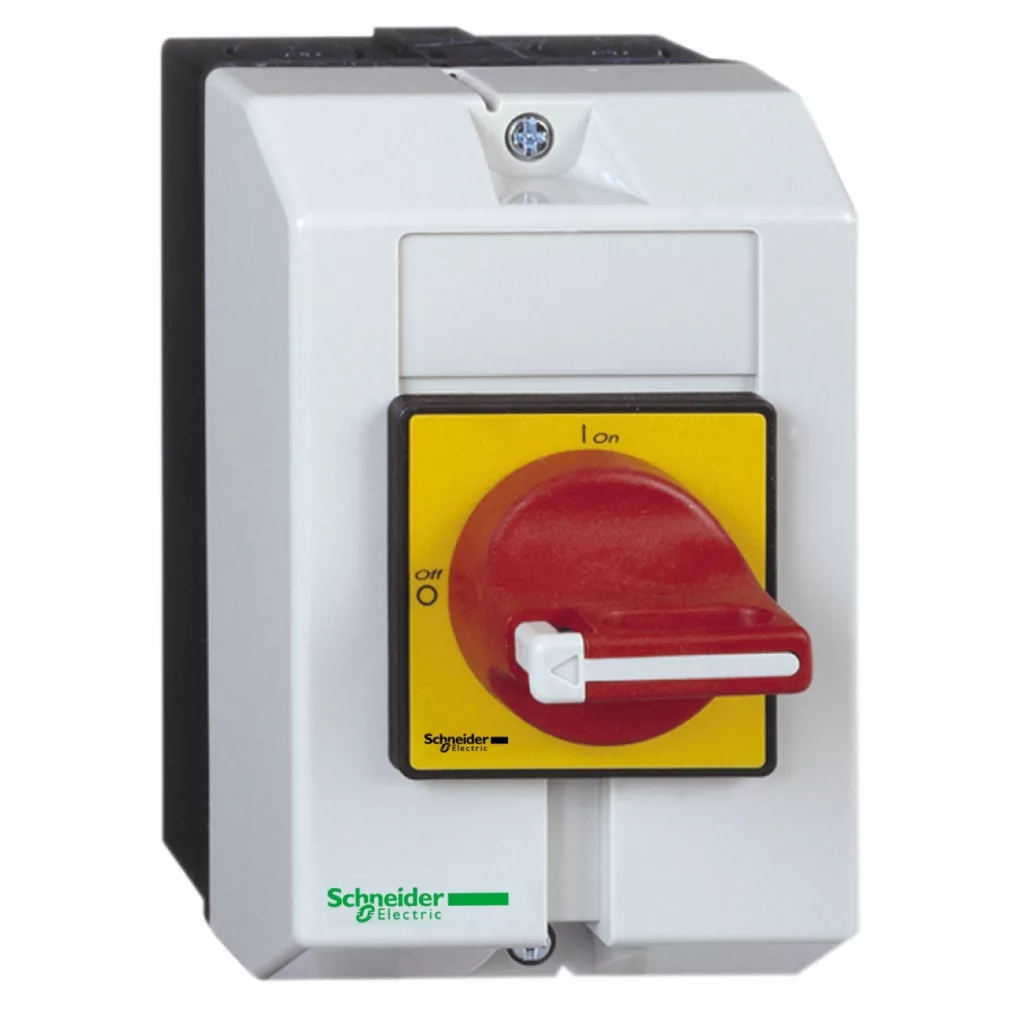

Termék neve TeSys VARIO
Készülék rövid megnevezése VCF
Termék vagy komponens típusa Enclosed emergency stop switch disconnector
Teljesítmény szint Nagy teljesítményű
Pólusok megnevezése 3P
Vezérlés típusa Rotációs hajtás
Fogantyú színe Vörös
Fogantyú homloklap színe Sárga
Rotációs hajtás lakatolás 1 ... 3 lakat with 4...8 mm
Kiegészítő jellemzők
Jelölés 0 - 1
Ue névleges üzemi feszültség 690 V AC
Uimp névleges lökő-feszültség állóság 8 kV
Ithe konvencionális zárt termikus áram 16 A
Le névleges üzemi áram 11 A AC-23A 400 V
Névleges üzemi teljesítmény W-ben 5.5 kW-400 V AC-23
4 kW at 400 V AC-3
Szakaszos üzemi osztály 30
Bekapcsolási teljesítmény 200 A -400 V AC-21A
200 A -400 V AC-22A
200 A -400 V AC-23A
Icm névleges rövidzárlat bekapcsolási teljesítmény 1 kA -400 V csúcsáram esetén
Icw névleges rövidzárlati kiállási áram 300 A-400 V during 1 s
Névleges feltételes rövidzárlati áram 10 kA -400 V - kapcsolt biztosíték 20 A aM
10 kA -400 V - kapcsolt biztosíték 20 A gG
Megszakítási kapacitás 200 A-400 V (AC-21A)
200 A-400 V (AC-22A)
200 A-400 V (AC-23A)
Mechanikus tartósság 100000 ciklus
Elektromos élettartam 30000 ciklus DC-1...5
100000 ciklus AC-21
Környezeti jellemző Szabványos környezet
Alkalmasság leválasztásra Igen
Csatlakozás típusa Csavaros szorító kapcsok cable 6 mm² - cable stiffness: flexibilis - kábelvéggel kábel végzodés
Csavaros szorító kapcsok cable 10 mm² - cable stiffness: szilárd -
Meghúzási nyomaték 2.1 N.m - mellett csavaros szorító kapcsok
Tűzellenállási képesség 960 °C megfelel IEC 60595-2-1
Alapméretek 60 x 60 mm
Magasság 146 mm
Szélesség 90 mm
Mélység 131 mm
Termék súlya 0.5 kg
Környezet
Szabványok IEC 60204
IEC 60947-4-1
Védőkezelés TC
IP védettségi szint IP65 megfelel IEC 60529
Mechanikai hibatűrési képesség Rezgések 10...150 Hz 1 gn IEC 60068-2-6
Ütések 11 ms 30 Gn IEC 60068-2-27
Üzemi környezeti levegő hőmérséklet -20...50 °C
Kínálat fenntarthatósága
Fenntartható ajánlat Green Premium termék
RoHS (dátum kód: YYWW) Megfelelés - óta 0738 - Schneider Electric megfelelőségi nyilatkozat
REACh A referencia nem tartalmaz SVHC-t a határérték felett
A termék környezeti profilja Elérhető
Termékkivezetési feladatok Nincs szükség különleges újrahasznosításra
Cikkszám: VCF01GE
| Típus | Fő- és vészkapcsolók - tokozott |
| Névleges áramerősség (A) | 16A |
| Súly | 470g |
