Leírás és Paraméterek
Fő jellemzők
Termékcsalád Harmony XB5
Termék vagy komponens típusa Komplett nyomógomb
Készülék rövid megnevezése XB5
Perem anyaga Műanyag
Fej típusa Szabványos
Rögzítőperem anyaga Műanyag
Szerelési átmérő 22 mm
Eladás oszthatatlan mennyiségenként 1
Jelzőegység fej Kerek
Kezelő típusa Húzórugó
Kezelőprofil Fekete Ã" 40 gomba
Érintkezők típusa és összetétele 1 NO
Érintkezők működése Lassan bontó
Csatlakozás típusa Csavaros szorító kapcsok : <= 2 x 1,5 mm² kábelvéggel megfelel EN/IEC 60947-1
Csavaros szorító kapcsok : 1 x 0,22...2 x 2,5 mm² kábelvég nélkül megfelel EN/IEC 60947-1
Faston csatlakozók (1 x 6,35 mm)
Faston csatlakozók (2 x 2,8 mm)
Kiegészítő jellemzők
Magasság 43 mm
Szélesség 40 mm
Mélység 82 mm
Termék súlya 0,062 kg
Ellenállás nagy nyomású mosóval szemben 7000000 Pa -55 °C,távolság: 0,1 m
Kapcsolatfelvétel Szabványos érintkezők
Pozitív nyitás Nincs pozitív nyílás
Üzemi mozgás 1.5 mm (NC változó elektromos állapot)
2.6 mm (NO változó elektromos állapot)
4.3 mm (összes úthossz)
Üzemelési erő 3.5 N (NC változó elektromos állapot)
3.8 N (NO változó elektromos állapot)
Mechanikus tartósság 5000000 ciklus
Meghúzási nyomaték 0.8...1.2 N.m megfelel EN 60947-1
Csavarfej alakja Kereszt fejrész megfelelő 1. sz. Philips csavarhúzó
Kereszt fejrész megfelelő 1. sz. pozidriv csavarhúzó
Kivágásokkal fejrész megfelelő Ø 4 mm-es lemez csavarhúzó
Kivágásokkal fejrész megfelelő Ø 5.5 mm-es lemez csavarhúzó
Érintkezők anyaga Ezüst ötvözet (Ag/Ni)
Rövidzárlat-védelem 10 A biztosítóbetét típus gG megfelel EN/IEC 60947-5-1
Ith konvencionális termikus szabad levegő áram 10 A megfelel EN/IEC 60947-5-1
Ui névleges szigetelési feszültség 600 V (szennyezési fok: 3) megfelel EN/IEC 60947-1
Uimp névleges lökő-feszültség állóság 6 kV megfelel EN/IEC 60947-1
Le névleges üzemi áram 3 A -240 V, AC-15, A600 megfelel EN/IEC 60947-5-1
6 A -120 V, AC-15, A600 megfelel EN/IEC 60947-5-1
0.1 A -600 V, DC-13, Q600 megfelel EN/IEC 60947-5-1
0.27 A -250 V, DC-13, Q600 megfelel EN/IEC 60947-5-1
0.55 A -125 V, DC-13, Q600 megfelel EN/IEC 60947-5-1
1.2 A -600 V, AC-15, A600 megfelel EN/IEC 60947-5-1
Elektromos élettartam 1000000 ciklus, AC-15, 2 A -230 V, operating rate: 3600 cikl/h, load factor: 0.5 megfelel EN/IEC 60947-5-1 C függelék
1000000 ciklus, AC-15, 3 A -120 V, operating rate: 3600 cikl/h, load factor: 0.5 megfelel EN/IEC 60947-5-1 C függelék
1000000 ciklus, AC-15, 4 A -24 V, operating rate: 3600 cikl/h, load factor: 0.5 megfelel EN/IEC 60947-5-1 C függelék
1000000 ciklus, DC-13, 0.2 A -110 V, operating rate: 3600 cikl/h, load factor: 0.5 megfelel EN/IEC 60947-5-1 C függelék
1000000 ciklus, DC-13, 0.5 A -24 V, operating rate: 3600 cikl/h, load factor: 0.5 megfelel EN/IEC 60947-5-1 C függelék
Elektromos megbízhatóság IEC 60947-5-4 Λ < 10exp(-6) -5 V, 1 mA tiszta környezetben megfelel EN/IEC 60947-5-4
Λ < 10exp(-8) -17 V, 5 mA tiszta környezetben megfelel EN/IEC 60947-5-4
Környezet
Védőkezelés TH
Környezeti levegő hőmérséklet tárolásra -40...70 °C
Üzemi környezeti levegő hőmérséklet -40...70 °C
Túlfeszültségi kategória II. osztály megfelel IEC 60536
IP védettségi szint IP65 megfelel IEC 60529
IP69K
IP69
NEMA védettségi szint NEMA 13
NEMA 4X
IK védelmi fokozat IK03 megfelel IEC 50102
Szabványok EN/IEC 60947-1
EN/IEC 60947-5-1
EN/IEC 60947-5-4
JIS C 4520
UL 508
CSA C22.2 No 14
Termékbizonyítványok BV
CSA
DNV
GL
LROS (Lloyds register of shipping)
RINA
UL listás
Rezgési ellenállás 5 gn (f = 2...500 Hz) megfelel IEC 60068-2-6
Ütésállóság 10 gn (időtartam = 11 ms) esetén fél szinusz hullám gyorsulás megfelel IEC 60068-2-27

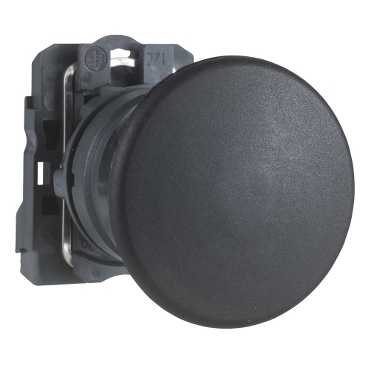

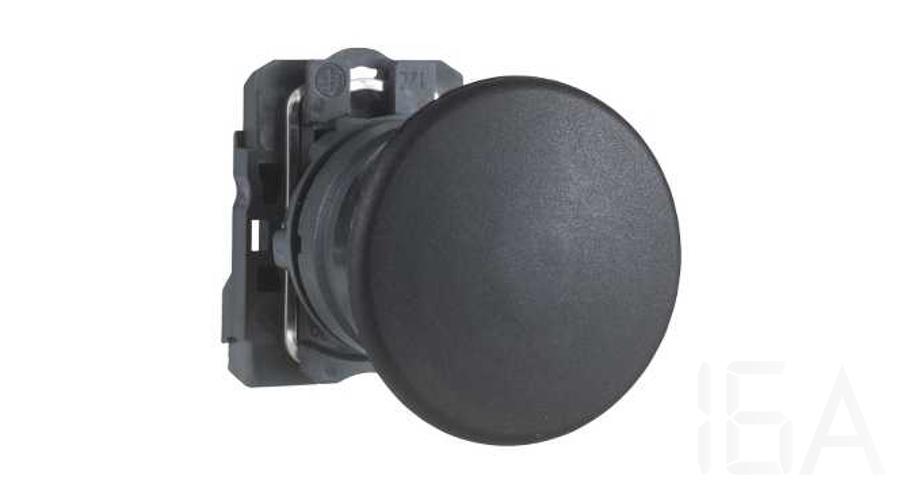

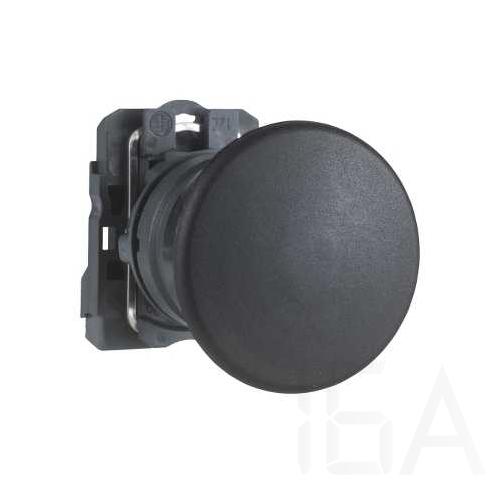

Cikkszám: XB5 AC21
| Alkalmazása | indítási funkció |
| Érintkezők kialakítása | 1 NO (záróérintkező) |
| Gomb színe | Fekete |
| Nyomógombok száma | 1 |
| Szerelési átmérő | 22mm |
| Gomb típusa | Nyomógomb - komplett |
| Szélesség | 40mm |
| Magasság | 82mm |
| Súly | 62g |
