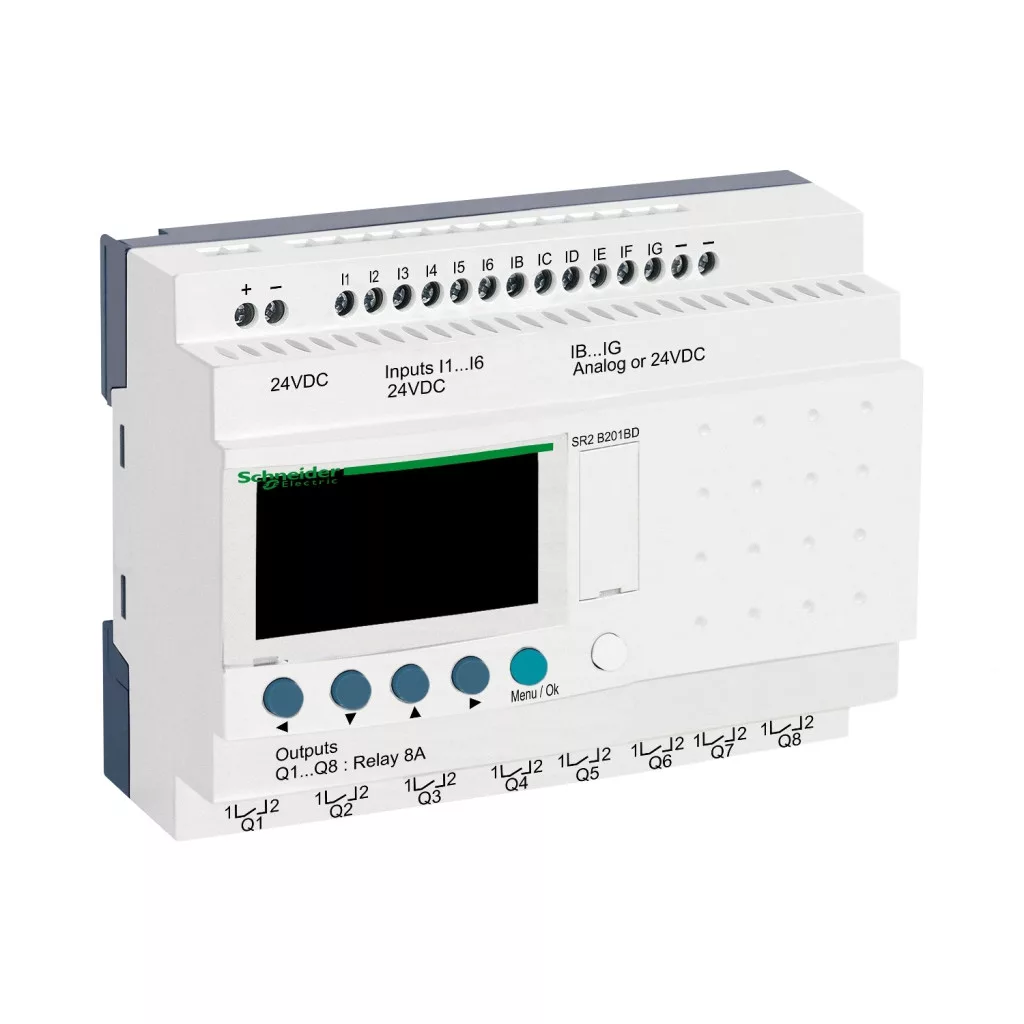

Schneider Kompakt okosrelé Zelio Logic - 20 I O - 24 V DC - óra - kijelző, SR2B201BD
Cikkszám:
SR2B201BD
Várható szállítás
Schneider Kompakt okosrelé Zelio Logic - 20 I O - 24 V DC - óra - kijelző, SR2B201BD
Áraink darabárak, a termék kiszereléseire vonatkoznak!
A termék kiszerelése 1 darab.
Rendelhető
86 128 Ft + ÁFA
Bruttó: 109 383 Ft /darab
Bruttó: 109 383 Ft /darab
Egységár: 86 128 Ft + ÁFA
Bruttó: 109 383 Ft /darab
Bruttó: 109 383 Ft /darab
- Betöltés...
- Betöltés...
Részletek
A vezérlőmodulokat kisebb, automatizált rendszerekben történő használathoz tervezték. Mind ipari, mind pedig általános alkalmazásokban használható.
Ipar számára: kisebb megmunkáló, termelő, összeszerelő, illetve csomagológépek automatizálása, nagy és közepes méretű gépek kiegészítő felszerelésének decentralizált automatizálása a textil, műanyag- és anyagfeldolgozó területeken, automatizált rendszerek mezőgazdasági berendezésekhez (öntözés, szivattyúzás, üvegházak stb.).
Általános/épületautomatizálási területek számára: sorompók, hengeres zsaluszerkezetek, beléptető rendszerek automatizálására, világítási berendezések automatizálására, kompresszorok és légkondicionáló rendszerek automatizálására.
Ipar számára: kisebb megmunkáló, termelő, összeszerelő, illetve csomagológépek automatizálása, nagy és közepes méretű gépek kiegészítő felszerelésének decentralizált automatizálása a textil, műanyag- és anyagfeldolgozó területeken, automatizált rendszerek mezőgazdasági berendezésekhez (öntözés, szivattyúzás, üvegházak stb.).
Általános/épületautomatizálási területek számára: sorompók, hengeres zsaluszerkezetek, beléptető rendszerek automatizálására, világítási berendezések automatizálására, kompresszorok és légkondicionáló rendszerek automatizálására.
Fő jellemzők
TermékcsaládZelio Logic
Termék vagy komponens típusaKompakt intelligens relé
Kiegészítő jellemzők
Helyi megjelenítőVan
Vezérlő sémavonalak száma0...500 with FBD programming
0...240 with lépcsőzetes programming
Ciklusidő6...90 ms
Tartalék idő10 év -25 °C
Óraingadozás6 s/hónap -25 °C
12 perc/év -0...55 °C
EllenőrzésekProgram memória minden egyes indításnál
[Us] névleges betáplálási feszültség24 V DC
Betáplálási feszültség korlátok19.2...30 V
Betáplálási áram100 mA (alállomás nélkül)
Teljesítményveszteség W-ben6 W alállomás nélkül
Fordított polaritás védelemVan
Diszkrét bemeneti szám12 megfelel EN/IEC 61131-2 1-es típus
Digitális bemenet típusaEllenálló
Diszkrét bemeneti feszültség24 V DC
Diszkrét bemeneti áram4 mA
Számolási frekvencia1 kHz esetén diszkrét bemenet
Feszültségállapot 1 garantálva>= 15 V esetén I1...IA és IH...IR diszkrét bemeneti áramkör
>= 15 V esetén IB...IG diszkrét bemeneti áramkörként használva
Feszültségállapot 0 garantálva<= 5 V esetén I1...IA és IH...IR diszkrét bemeneti áramkör
<= 5 V esetén IB...IG diszkrét bemeneti áramkörként használva
Áramerősség garantált 1 állapot>= 1.2 mAfor IB...IG diszkrét bemeneti áramkörként használva
>= 2.2 mAfor I1...IA és IH...IR diszkrét bemeneti áramkör
Áramerősség garantált 0 állapot<= 0.75 mAfor I1...IA és IH...IR diszkrét bemeneti áramkör
<= 0.75 mAfor IB...IG diszkrét bemeneti áramkörként használva
Bemeneti kompatibilitás3-vezetékes közelítőérzékelők PNP (diszkrét bemenet)
Analóg bemenetek száma6
Analóg bemeneti típusKözös módú
Analóg bemeneti tartomány0...10 V
0...24 V
Maximális megengedhető feszültség30 V (analóg bemeneti áramkör)
Analóg bemeneti felbontás8 bit
LSB érték39 mV (analóg bemeneti áramkör)
Átalakítási időGyors jelfogó ciklusideje esetén analóg bemeneti áramkör
Átalakítási hiba+/- 5 % -25 °C esetén analóg bemeneti áramkör
+/- 6,2% -55 °C esetén analóg bemeneti áramkör
Ismétlési pontosság+/- 2 % -55 °C esetén analóg bemeneti áramkör
Üzemi távolság10 m állomások között, árnyékolt kábellel esetén analóg bemeneti áramkör
Bemeneti impedancia12 kOhm (IB...IG analóg bemeneti áramörként használva)
12 kOhm (IB...IG diszkrét bemeneti áramkörként használva)
7.4 kOhm (I1...IA és IH...IR diszkrét bemeneti áramkör)
Kimenetek száma8 relé kimenet(ek)
Kimeneti feszültség korlátok24...250 V AC (relé kimenet)
5...30 V DC (relé kimenet)
Érintkezők típusa és összetételeNO esetén relé kimenet
Kimeneti termikus áram8 A mind a 8 kimenetre (relé kimenet)
Elektromos élettartam500000 ciklus AC-12 -230 V, 1.5 Afor relé kimenet megfelel EN/IEC 60947-5-1
500000 ciklus AC-15 -230 V, 0.9 Afor relé kimenet megfelel EN/IEC 60947-5-1
500000 ciklus DC-12 -24 V, 1.5 Afor relé kimenet megfelel EN/IEC 60947-5-1
500000 ciklus DC-13 -24 V, 0.6 Afor relé kimenet megfelel EN/IEC 60947-5-1
Kapcsolási kapacitás mA-ban>= 10 mA -12 V (relé kimenet)
Üzemelési ráta Hz-ben0.1 Hz (Ie esetén) esetén relé kimenet
10 Hz (nincs terhelés) esetén relé kimenet
Mechanikai tartósság10000000 ciklus (relé kimenet)
Uimp névleges lökő-feszültség állóság4 kV megfelel EN/IEC 60947-1 és EN/IEC 60664-1
ÓraVan
Válaszidő10 ms (0 állapotból 1-be) esetén relé kimenet
5 ms (1 állapotból 0-ba) esetén relé kimenet
Csatlakozás típusaCsavaros bekötés, szorító kapacitás: 1 x 0,2...1 x 2,5 mm² AWG 25...AWG 14 félszilárd
Csavaros bekötés, szorító kapacitás: 1 x 0,2...1 x 2,5 mm² AWG 25...AWG 14 szilárd
Csavaros bekötés, szorító kapacitás: 1 x 0,25...1 x 2,5 mm² AWG 24...AWG 14 flexibilis kábelvéggel
Csavaros bekötés, szorító kapacitás: 2 x 0,2...2 x 1,5 mm² AWG 24...AWG 16 szilárd
Csavaros bekötés, szorító kapacitás: 2 x 0,25...2 x 0,75 mm² AWG 24...AWG 18 flexibilis kábelvéggel
Megszorítási nyomaték0.5 N.m
Túlfeszültségi kategóriaIII megfelel EN/IEC 60664-1
Termék súlya0.38 kg
Környezet
Mikromegszakításokkal szembeni immunitás<= 10 ms
TermékbizonyítványokCSA
C-Tick
GL
GOST
UL
SzabványokEN/IEC 60068-2-27 Ea
EN/IEC 60068-2-6 Fc
EN/IEC 61000-4-11
EN/IEC 61000-4-12
EN/IEC 61000-4-2 3-as szint
EN/IEC 61000-4-3
EN/IEC 61000-4-4 3-as szint
EN/IEC 61000-4-5
EN/IEC 61000-4-6 3-as szint
IP védettségi szintIP20 (sorkapocs) megfelel IEC 60529
IP40 (homloklap) megfelel IEC 60529
Környezeti jellemzőEMC direktíva megfelel EN/IEC 61000-6-2
EMC direktíva megfelel EN/IEC 61000-6-3
EMC direktíva megfelel EN/IEC 61000-6-4
EMC direktíva megfelel EN/IEC 61131-2 B zóna
Alacsony feszültség direktíva megfelel EN/IEC 61131-2
Sugárzott/vezetett zavarB osztály megfelel EN 55022-11 1. csoport
Szennyezési fok2 megfelel EN/IEC 61131-2
A környezeti levegő hőmérséklete a működéshez-20...40 °C szellőzés nélküli házban megfelel IEC 60068-2-1 és IEC 60068-2-2
-20...55 °C megfelel IEC 60068-2-1 és IEC 60068-2-2
Környezeti levegő hőmérséklet tárolásra-40...70 °C
Működési magasság2000 m
Magasban szállítás<= 3048 m
Relatív páratartalom95 % nincs kondenzáció vagy csöpögő víz
Cikkszám: SR2B201BD
Adatok
Gyártói Cikkszám:
SR2B201BD
Terméktípus:
Schneider Zelio Logic vezérlőmodul
Típus:
Kompakt intelligens relé
Névleges feszültség:
24 V DC
Bemenetek/kimenetek száma:
20 (12/8)
Tömeg:
360 g/darab
