Leírás és Paraméterek
A vezérlőmodulokat kisebb, automatizált rendszerekben történő használathoz tervezték. Mind ipari, mind pedig általános alkalmazásokban használható.
Ipar számára: kisebb megmunkáló, termelő, összeszerelő, illetve csomagológépek automatizálása, nagy és közepes méretű gépek kiegészítő felszerelésének decentralizált automatizálása a textil, műanyag- és anyagfeldolgozó területeken, automatizált rendszerek mezőgazdasági berendezésekhez (öntözés, szivattyúzás, üvegházak stb.).
Általános/épületautomatizálási területek számára: sorompók, hengeres zsaluszerkezetek, beléptető rendszerek automatizálására, világítási berendezések automatizálására, kompresszorok és légkondicionáló rendszerek automatizálására.
Fő jellemzők
Termékcsalád Zelio Logic
Termék vagy komponens típusa Kompakt intelligens relé
Kiegészítő jellemzők
Helyi megjelenítő Van
Vezérlő sémavonalak száma 0...500 with FBD programming
0...240 with lépcsőzetes programming
Ciklusidő 6...90 ms
Tartalék idő 10 év -25 °C
Óraingadozás 6 s/hónap -25 °C
12 perc/év -0...55 °C
Ellenőrzések Program memória minden egyes indításnál
[Us] névleges betáplálási feszültség 12 V DC
Betáplálási feszültség korlátok 10.4...14.4 V
Betáplálási áram 200 mA (alállomás nélkül)
Teljesítményveszteség W-ben 2.5 W alállomás nélkül
Fordított polaritás védelem Van
Diszkrét bemeneti szám 12 megfelel EN/IEC 61131-2 1-es típus
Digitális bemenet típusa Ellenálló
Diszkrét bemeneti feszültség 12 V DC
Diszkrét bemeneti áram 4 mA
Számolási frekvencia 1 kHz esetén diszkrét bemenet
Feszültségállapot 1 garantálva >= 7 V esetén IB...IG diszkrét bemeneti áramkörként használva
>= 5.6 V esetén I1...IA és IH...IR diszkrét bemeneti áramkör
Feszültségállapot 0 garantálva <= 3 V esetén IB...IG diszkrét bemeneti áramkörként használva
<= 2.4 V esetén I1...IA és IH...IR diszkrét bemeneti áramkör
Áramerősség garantált 1 állapot >= 2 mAfor I1...IA és IH...IR diszkrét bemeneti áramkör
>= 0.5 mAfor IB...IG diszkrét bemeneti áramkörként használva
Áramerősség garantált 0 állapot <= 0.9 mAfor I1...IA és IH...IR diszkrét bemeneti áramkör
<= 0.9 mAfor IB...IG diszkrét bemeneti áramkörként használva
Bemeneti kompatibilitás 3-vezetékes közelítőérzékelők PNP (diszkrét bemenet)
Analóg bemenetek száma 6
Analóg bemeneti típus Közös módú
Analóg bemeneti tartomány 0...10 V
0...12 V
Maximális megengedhető feszültség 14,4 V (analóg bemeneti áramkör)
Analóg bemeneti felbontás 8 bit legnagyobb feszültségen
LSB érték 39 mV (analóg bemeneti áramkör)
Átalakítási idő Gyors jelfogó ciklusideje esetén analóg bemeneti áramkör
Átalakítási hiba +/- 5 % -25 °C esetén analóg bemeneti áramkör
+/- 6,2% -55 °C esetén analóg bemeneti áramkör
Ismétlési pontosság +/- 2 % -55 °C esetén analóg bemeneti áramkör
Üzemi távolság 10 m állomások között, árnyékolt kábellel esetén analóg bemeneti áramkör
Bemeneti impedancia 14 kOhm (IB...IG analóg bemeneti áramörként használva)
14 kOhm (IB...IG diszkrét bemeneti áramkörként használva)
2.7 kOhm (I1...IA és IH...IR diszkrét bemeneti áramkör)
Kimenetek száma 8 relé kimenet(ek)
Kimeneti feszültség korlátok 24...250 V AC (relé kimenet)
5...30 V DC (relé kimenet)
Érintkezők típusa és összetétele NO esetén relé kimenet
Kimeneti termikus áram 8 A mind a 8 kimenetre (relé kimenet)
Elektromos élettartam 500000 ciklus AC-12 -230 V, 1.5 Afor relé kimenet megfelel EN/IEC 60947-5-1
500000 ciklus AC-15 -230 V, 0.9 Afor relé kimenet megfelel EN/IEC 60947-5-1
500000 ciklus DC-12 -24 V, 1.5 Afor relé kimenet megfelel EN/IEC 60947-5-1
500000 ciklus DC-13 -24 V, 0.6 Afor relé kimenet megfelel EN/IEC 60947-5-1
Kapcsolási kapacitás mA-ban >= 10 mA -12 V (relé kimenet)
Üzemelési ráta Hz-ben 0.1 Hz (Ie esetén) esetén relé kimenet
10 Hz (nincs terhelés) esetén relé kimenet
Mechanikai tartósság 10000000 ciklus (relé kimenet)
Uimp névleges lökő-feszültség állóság 4 kV megfelel EN/IEC 60947-1 és EN/IEC 60664-1
Óra Van
Válaszidő 10 ms (0 állapotból 1-be) esetén relé kimenet
5 ms (1 állapotból 0-ba) esetén relé kimenet
Csatlakozás típusa Csavaros bekötés, szorító kapacitás: 1 x 0,2...1 x 2,5 mm² AWG 25...AWG 14 félszilárd
Csavaros bekötés, szorító kapacitás: 1 x 0,2...1 x 2,5 mm² AWG 25...AWG 14 szilárd
Csavaros bekötés, szorító kapacitás: 1 x 0,25...1 x 2,5 mm² AWG 24...AWG 14 flexibilis kábelvéggel
Csavaros bekötés, szorító kapacitás: 2 x 0,2...2 x 1,5 mm² AWG 24...AWG 16 szilárd
Csavaros bekötés, szorító kapacitás: 2 x 0,25...2 x 0,75 mm² AWG 24...AWG 18 flexibilis kábelvéggel
Megszorítási nyomaték 0.5 N.m
Túlfeszültségi kategória III megfelel EN/IEC 60664-1
Termék súlya 0.38 kg
Környezet
Mikromegszakításokkal szembeni immunitás <= 10 ms ismétlés 20-szor
Termékbizonyítványok CSA
C-Tick
GL
GOST
UL
Szabványok EN/IEC 60068-2-27 Ea
EN/IEC 60068-2-6 Fc
EN/IEC 61000-4-11
EN/IEC 61000-4-12
EN/IEC 61000-4-2 3-as szint
EN/IEC 61000-4-3
EN/IEC 61000-4-4 3-as szint
EN/IEC 61000-4-5
EN/IEC 61000-4-6 3-as szint
IP védettségi szint IP20 (sorkapocs) megfelel IEC 60529
IP40 (homloklap) megfelel IEC 60529
Környezeti jellemző EMC direktíva megfelel EN/IEC 61000-6-2
EMC direktíva megfelel EN/IEC 61000-6-3
EMC direktíva megfelel EN/IEC 61000-6-4
EMC direktíva megfelel EN/IEC 61131-2 B zóna
Alacsony feszültség direktíva megfelel EN/IEC 61131-2
Sugárzott/vezetett zavar B osztály megfelel EN 55022-11 1. csoport
Szennyezési fok 2 megfelel EN/IEC 61131-2
A környezeti levegő hőmérséklete a működéshez -20...40 °C szellőzés nélküli házban megfelel IEC 60068-2-1 és IEC 60068-2-2
-20...55 °C megfelel IEC 60068-2-1 és IEC 60068-2-2
Környezeti levegő hőmérséklet tárolásra -40...70 °C
Működési magasság 2000 m
Magasban szállítás <= 3048 m
Relatív páratartalom 95 % nincs kondenzáció vagy csöpögő víz

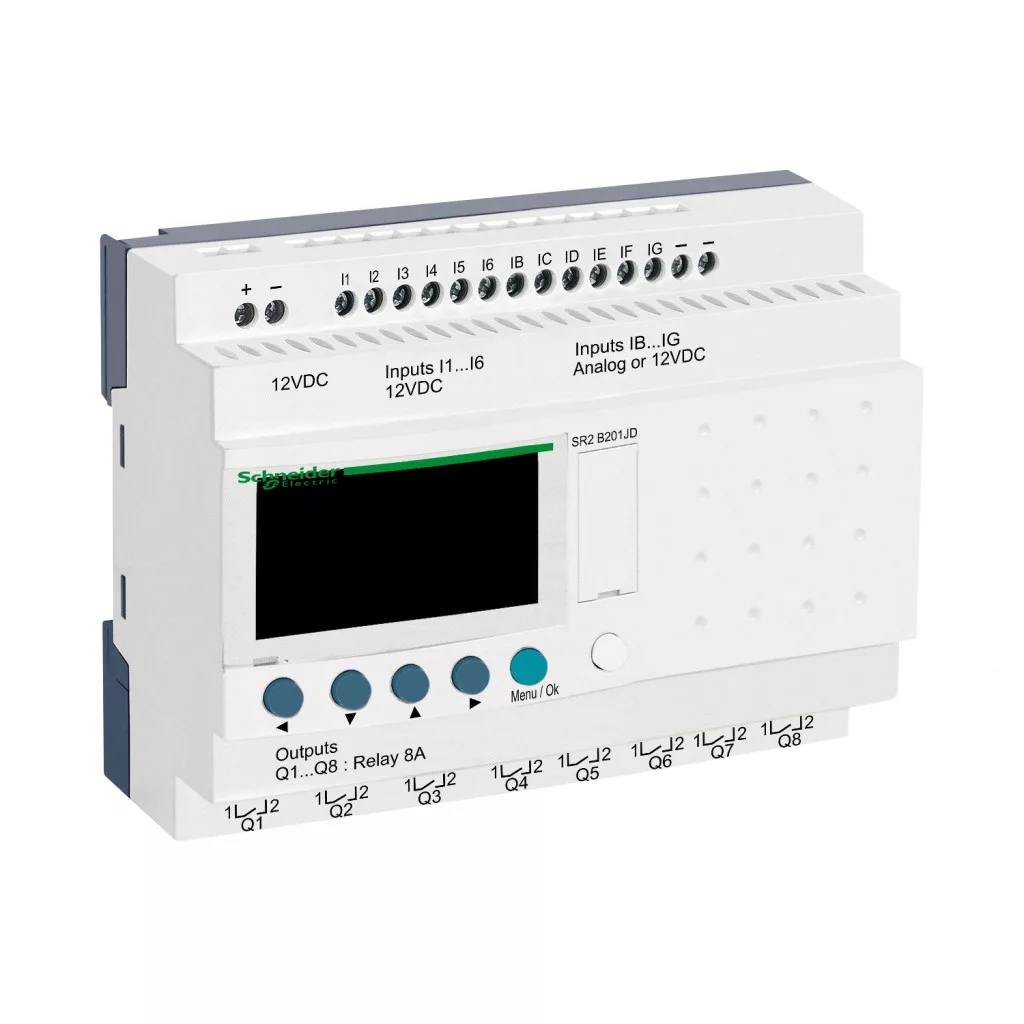

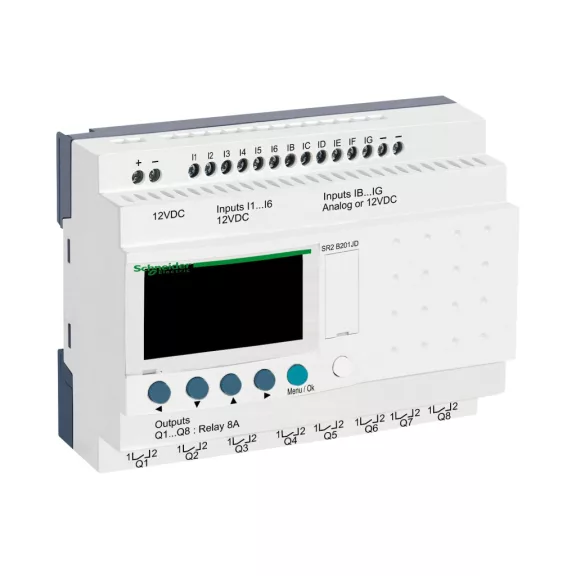

Cikkszám: SR2B201JD
| Típus | Kompakt intelligens relé |
| Névleges feszültség | 12 V DC |
| Terméktípus | Schneider Zelio Logic vezérlőmodul |
| Bemenetek/kimenetek száma | 20 (12/8) |
| Súly | 360g |
