Leírás és Paraméterek
A vezérlőmodulokat kisebb, automatizált rendszerekben történő használathoz tervezték. Mind ipari, mind pedig általános alkalmazásokban használható.
Ipar számára: kisebb megmunkáló, termelő, összeszerelő, illetve csomagológépek automatizálása, nagy és közepes méretű gépek kiegészítő felszerelésének decentralizált automatizálása a textil, műanyag- és anyagfeldolgozó területeken, automatizált rendszerek mezőgazdasági berendezésekhez (öntözés, szivattyúzás, üvegházak stb.).
Általános/épületautomatizálási területek számára: sorompók, hengeres zsaluszerkezetek, beléptető rendszerek automatizálására, világítási berendezések automatizálására, kompresszorok és légkondicionáló rendszerek automatizálására.
Fő jellemzők
Termékcsalád Zelio Logic
Termék vagy komponens típusa Kompakt intelligens relé
Kiegészítő jellemzők
Helyi megjelenítő Van
Vezérlő sémavonalak száma 0...500 with FBD programming
0...240 with lépcsőzetes programming
Ciklusidő 6...90 ms
Tartalék idő 10 év -25 °C
Óraingadozás 6 s/hónap -25 °C
12 perc/év -0...55 °C
Ellenőrzések Program memória minden egyes indításnál
[Us] névleges betáplálási feszültség 100...240 V AC
Betáplálási feszültség korlátok 85...264 V
Betáplálási frekvencia 50/60 Hz
Betáplálási áram 30 mA -240 V (alállomás nélkül)
80 mA -100 V (alállomás nélkül)
Teljesítményigény VA-ban 7 VA alállomás nélkül
Szigetelési feszültség 1780 V
Védelem típusa Pólusok felcserélése ellen (vezérlőutasítás nem hajtódik végre)
Diszkrét bemeneti szám 8
Diszkrét bemeneti feszültség 100...240 V AC
Diszkrét bemeneti áram 0.6 mA
Diszkrét bemeneti frekvencia 47...53 Hz
57...63 Hz
Feszültségállapot 1 garantálva >= 79 V esetén diszkrét bemenet
Feszültségállapot 0 garantálva <= 40 V esetén diszkrét bemenet
Áramerősség garantált 1 állapot >= 0.17 mAfor diszkrét bemenet
Áramerősség garantált 0 állapot <= 0.5 mAfor diszkrét bemenet
Bemeneti impedancia 350 kOhm (diszkrét bemenet)
Kimenetek száma 4 relé kimenet(ek)
Kimeneti feszültség korlátok 24...250 V AC
5...30 V DC (relé kimenet)
Érintkezők típusa és összetétele NO esetén relé kimenet
Kimeneti termikus áram 8 A mind a 4 kimenetre (relé kimenet)
Elektromos élettartam 500000 ciklus AC-12 -230 V, 1.5 Afor relé kimenet megfelel EN/IEC 60947-5-1
500000 ciklus AC-15 -230 V, 0.9 Afor relé kimenet megfelel EN/IEC 60947-5-1
500000 ciklus DC-12 -24 V, 1.5 Afor relé kimenet megfelel EN/IEC 60947-5-1
500000 ciklus DC-13 -24 V, 0.6 Afor relé kimenet megfelel EN/IEC 60947-5-1
Kapcsolási kapacitás mA-ban >= 10 mA -12 V (relé kimenet)
Üzemelési ráta Hz-ben 0.1 Hz (Ie esetén) esetén relé kimenet
10 Hz (nincs terhelés) esetén relé kimenet
Mechanikai tartósság 10000000 ciklus (relé kimenet)
Uimp névleges lökő-feszültség állóság 4 kV megfelel EN/IEC 60947-1 és EN/IEC 60664-1
Óra Van
Válaszidő 10 ms (0 állapotból 1-be) esetén relé kimenet
5 ms (1 állapotból 0-ba) esetén relé kimenet
50 ms mellett lépcsőzetes programozás (0 állapotból 1-be) esetén diszkrét bemenet
50 ms mellett lépcsőzetes programozás (1 állapotból 0-ba) esetén diszkrét bemenet
50...255 ms mellett FBD programozás (0 állapotból 1-be) esetén diszkrét bemenet
50...255 ms mellett FBD programozás (1 állapotból 0-ba) esetén diszkrét bemenet
Csatlakozás típusa Csavaros bekötés, szorító kapacitás: 1 x 0,2...1 x 2,5 mm² AWG 25...AWG 14 félszilárd
Csavaros bekötés, szorító kapacitás: 1 x 0,2...1 x 2,5 mm² AWG 25...AWG 14 szilárd
Csavaros bekötés, szorító kapacitás: 1 x 0,25...1 x 2,5 mm² AWG 24...AWG 14 flexibilis kábelvéggel
Csavaros bekötés, szorító kapacitás: 2 x 0,2...2 x 1,5 mm² AWG 24...AWG 16 szilárd
Csavaros bekötés, szorító kapacitás: 2 x 0,25...2 x 0,75 mm² AWG 24...AWG 18 flexibilis kábelvéggel
Megszorítási nyomaték 0.5 N.m
Túlfeszültségi kategória III megfelel EN/IEC 60664-1
Termék súlya 0.25 kg
Környezet
Mikromegszakításokkal szembeni immunitás <= 10 ms
Termékbizonyítványok CSA
C-Tick
GL
GOST
UL
Szabványok EN/IEC 60068-2-27 Ea
EN/IEC 60068-2-6 Fc
EN/IEC 61000-4-11
EN/IEC 61000-4-12
EN/IEC 61000-4-2 3-as szint
EN/IEC 61000-4-3
EN/IEC 61000-4-4 3-as szint
EN/IEC 61000-4-5
EN/IEC 61000-4-6 3-as szint
IP védettségi szint IP20 (sorkapocs) megfelel IEC 60529
IP40 (homloklap) megfelel IEC 60529
Környezeti jellemző EMC direktíva megfelel EN/IEC 61000-6-2
EMC direktíva megfelel EN/IEC 61000-6-3
EMC direktíva megfelel EN/IEC 61000-6-4
EMC direktíva megfelel EN/IEC 61131-2 B zóna
Alacsony feszültség direktíva megfelel EN/IEC 61131-2
Sugárzott/vezetett zavar B osztály megfelel EN 55022-11 1. csoport
Szennyezési fok 2 megfelel EN/IEC 61131-2
A környezeti levegő hőmérséklete a működéshez -20...40 °C szellőzés nélküli házban megfelel IEC 60068-2-1 és IEC 60068-2-2
-20...55 °C megfelel IEC 60068-2-1 és IEC 60068-2-2
Környezeti levegő hőmérséklet tárolásra -40...70 °C
Működési magasság 2000 m
Magasban szállítás <= 3048 m
Relatív páratartalom 95 % nincs kondenzáció vagy csöpögő víz

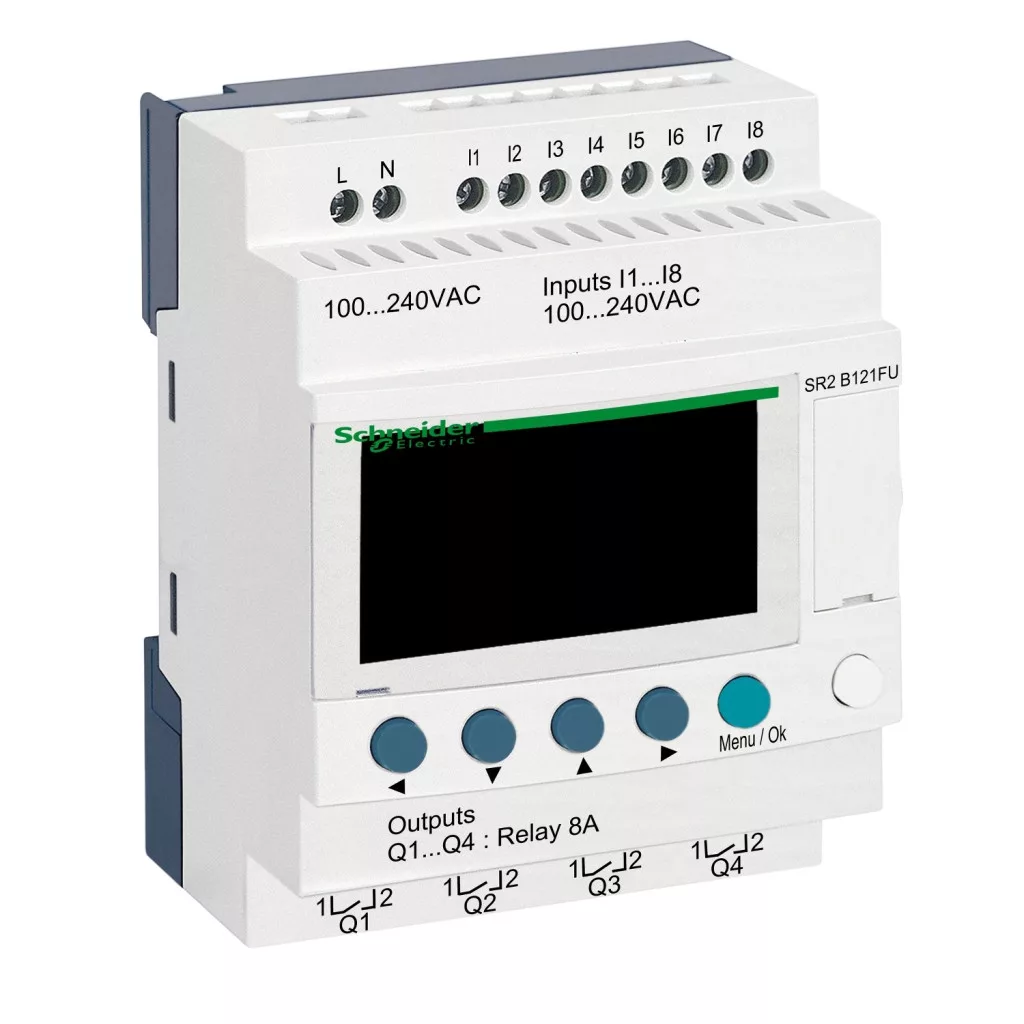

Cikkszám: SR2B121FU
| Típus | Kompakt intelligens relé |
| Névleges feszültség | 100..240 V AC |
| Terméktípus | Schneider Zelio Logic vezérlőmodul |
| Bemenetek/kimenetek száma | 12 (8/4) |
| Súly | 250g |
