Leírás és Paraméterek
Fő jellemzők

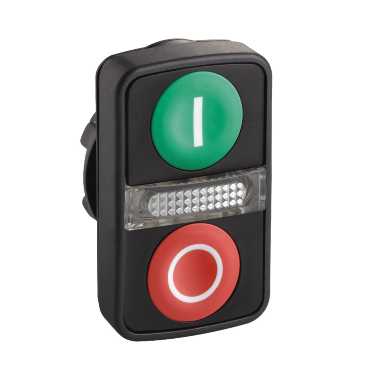

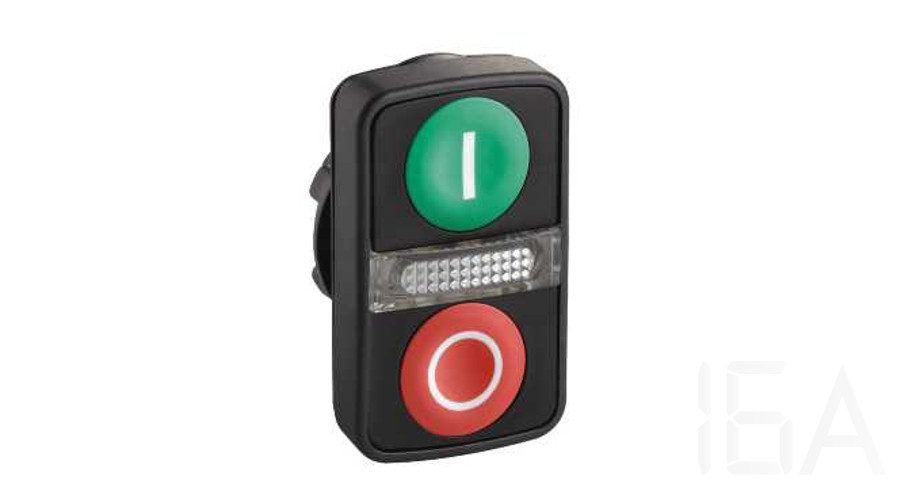

Termékcsalád Harmony XB5
Termék vagy komponens típusa Fej kettős fejű világító nyomógombhoz
Termékkompatibilitás Beépített LED
Készülék rövid megnevezése ZB5
Perem anyaga Műanyag
Fej típusa Szabványos
Szerelési átmérő 22 mm
Eladás oszthatatlan mennyiségenként 1
Jelzőegység fej Téglalap alakú
Kezelő típusa Húzórugó
Kezelő profilja 2 süllyesztett nyomógomb - 1 központi ellenőrzőlámpa
Kezelők leírása Zöld ''I'' - piros ''O''
Kiegészítő jellemzők
CAD teljes szélesség 30 mm
CAD teljes magasság 50 mm
CAD teljes mélység 30 mm
Termék súlya 0.023 kg
Kezelőprofil Zöld elárasztás, fehér I
Vörös elárasztás, fehér O
Mechanikus tartósság 1000000 ciklus
Állomás neve XALD 1 kivágás
Elektromos felpítés kódja M1 esetén <= 6 érintkezők segítségévelegyszeres blokkok in mellső szerelésű mellett beépített LED
M2 esetén <= 6 érintkezők segítségévelszimpla és dupla blokkok in mellső szerelésű mellett beépített LED
M10 esetén <= 2 érintkezők segítségévelegyszeres blokkok in mellső szerelésű mellett beépített LED
M6 esetén <= 2 érintkezők segítségévelegyszeres blokkok in mellső szerelésű mellett beépített LED és transzformátor
MF1 esetén <= 2 érintkezők segítségévelegyszeres blokkok in mellső szerelésű mellett beépített LED
MR1 esetén <= 2 érintkezők segítségévelegyszeres blokkok in hátoldalra szerelhető mellett beépített LED
Környezet
Környezeti levegő hőmérséklet tárolásra -40...70 °C
Üzemi környezeti levegő hőmérséklet -25...70 °C
Elektromos sokk elleni védelem osztálya II osztály megfelel IEC 60536
IP védettségi szint IP66
IP67
IP69K
IP69
NEMA védettségi szint NEMA 13
NEMA 4X
Ellenállás nagy nyomású mosóval szemben 7000000 Pa -55 °C,távolság: 0,1 m
IK védelmi fokozat IK05 megfelel IEC 50102
Szabványok EN/IEC 60947-1
EN/IEC 60947-5-1
EN/IEC 60947-5-4
JIS C 4520
UL 508
CSA C22.2 No 14
Termékbizonyítványok BV
CSA
DNV
GL
LROS (Lloyds register of shipping)
RINA
UL listás
Rezgési ellenállás 5 gn (f = 2...500 Hz) megfelel IEC 60068-2-6
Ütésállóság 30 gn (időtartam = 18 ms) esetén fél szinusz hullám gyorsulás megfelel IEC 60068-2-27
50 gn (időtartam = 11 ms) esetén fél szinusz hullám gyorsulás megfelel IEC 60068-2-27
Cikkszám: ZB5 AW7A3741
| Gomb színe | Zöld, piros |
| Nyomógombok száma | 2 |
| Szerelési átmérő | 22mm |
| Gomb típusa | Nyomógombfej - dupla |
| Szélesség | 30mm |
| Magasság | 50mm |
| Mélység | 30mm |
| Súly | 25g |
