Leírás és Paraméterek
Fő jellemzők
Termékcsalád Harmony XB5

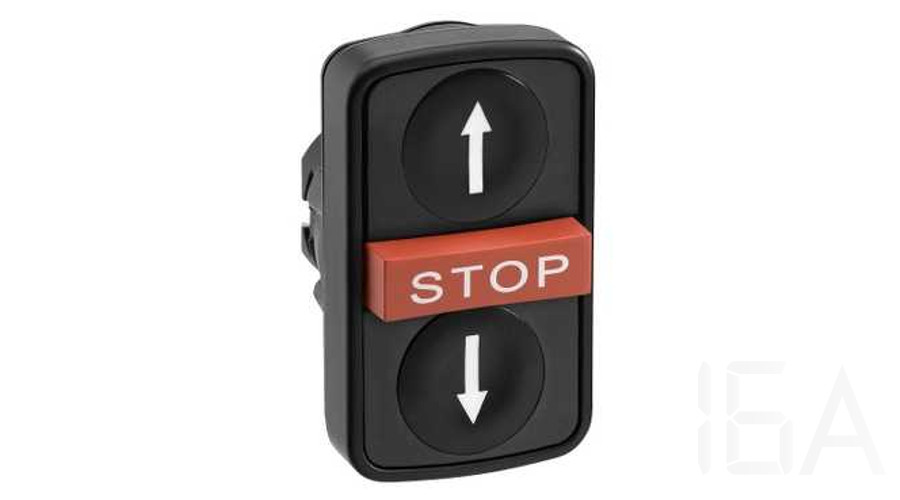

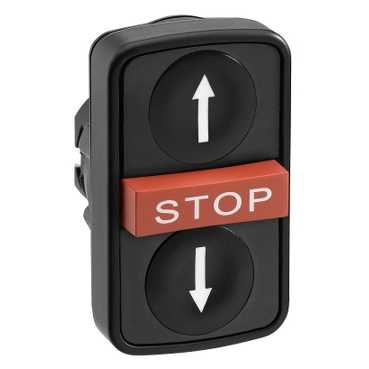

Termék vagy komponens típusa Fej háromfejes nyomógombhoz
Készülék rövid megnevezése XB5
Perem anyaga Műanyag
Szerelési átmérő 22 mm
Fej típusa Szabványos
Jelzőegység fej Téglalap alakú
Kezelő típusa Húzórugó
Kezelő profilja 2 süllyesztett - 1 központi kiálló STOP nyomógomb
Kezelők leírása Fekete „felfelé mutató nyíl” - fekete „lefelé mutató nyíl” - piros „STOP”
Kiegészítő jellemzők
CAD teljes szélesség 30 mm
CAD teljes magasság 50 mm
CAD teljes mélység 35 mm
Termék súlya 0.023 kg
Ellenállás nagy nyomású mosóval szemben 7000000 Pa -55 °C,távolság: 0,1 m
Jelzések színe Fekete jelzés fehér védőkupakok esetén
Fehér jelzés zöld, piros vagy fekete védőkupakok esetén
Kezelőprofil Fekete elárasztás, fehér lefelé nyíl
Fekete elárasztás, fehér felfelé nyíl
Vörös kivetítés, fehér STOP
Mechanikus tartósság 1000000 ciklus
Állomás neve XALD 1 kivágás
Elektromos felpítés kódja C1 esetén <= 9 érintkezők segítségévelegyszeres blokkok in mellső szerelésű
C2 esetén <= 9 érintkezők segítségévelszimpla és dupla blokkok in mellső szerelésű
C11 esetén <= 3 érintkezők segítségévelegyszeres blokkok in mellső szerelésű
SF1 esetén <= 3 érintkezők segítségévelegyszeres blokkok in mellső szerelésű
SR1 esetén <= 3 érintkezők segítségévelegyszeres blokkok in hátoldalra szerelhető
Környezet
Környezeti levegő hőmérséklet tárolásra -40...70 °C
Üzemi környezeti levegő hőmérséklet -25...70 °C
Elektromos sokk elleni védelem osztálya II osztály megfelel IEC 61140
IP védettségi szint IP67 megfelel IEC 60529
IP69K
IP69 megfelel IEC 60529
NEMA védettségi szint NEMA 13
NEMA 4X
IK védelmi fokozat IK05 megfelel IEC 50102
Szabványok EN/IEC 60947-1
EN/IEC 60947-5-1
EN/IEC 60947-5-4
JIS C 4520
UL 508
CSA C22.2 No 14
Termékbizonyítványok BV
CSA
DNV
GL
LROS (Lloyds register of shipping)
RINA
UL listás
Rezgési ellenállás 5 gn (f = 2...500 Hz) megfelel IEC 60068-2-6
Ütésállóság 30 gn (időtartam = 18 ms) esetén fél szinusz hullám gyorsulás megfelel IEC 60068-2-27
50 gn (időtartam = 11 ms) esetén fél szinusz hullám gyorsulás megfelel IEC 60068-2-27
Cikkszám: ZB5 AA72124
| Gomb színe | Fekete, piros |
| Nyomógombok száma | 2 |
| Szerelési átmérő | 22mm |
| Gomb típusa | Nyomógombfej - dupla |
| Szélesség | 30mm |
| Magasság | 50mm |
| Mélység | 35mm |
| Súly | 24g |
