Leírás és Paraméterek
Fő jellemzők
Termékcsalád Harmony XB5
Termék vagy komponens típusa Komplett botkormány-vezérlő
Készülék rövid megnevezése XD5
Perem anyaga Műanyag
Rögzítőperem anyaga Műanyag
Szerelési átmérő 22 mm
Eladás oszthatatlan mennyiségenként 1
Jelzőegység fej Kerek
Kezelő típusa Húzórugó a 0 pozícióba
Kezelőprofil 54 mm hosszú működtető tengely
Kezelő helyzet információ 3 pozíció
Kezelő utasítás információ 2 irány
Csatlakozás típusa Csavaros szorító kapcsok : <= 2 x 1,5 mm² kábelvéggel megfelel EN 60947-1
Csavaros szorító kapcsok : >= 1 x 0,22 mm² kábelvég nélkül megfelel EN 60947-1
Kiegészítő jellemzők
Magasság 47 mm
Szélesség 30 mm
Mélység 108 mm
Termék súlya 0.06 kg
Ellenállás nagy nyomású mosóval szemben 7000000 Pa -55 °C,távolság: 0,1 m
Horony irányonként 1
Érintkezők típusa és összetétele 1 NO
Érintkezők működése Lassan bontó
Kapcsolatfelvétel Szabvány
Pozitív nyitás Nincs pozitív nyílás
Mechanikus tartósság 1000000 ciklus
Meghúzási nyomaték 0.8...1.2 N.m EN 60947-1
Csavarfej alakja Kereszt fejrész megfelelő 1. sz. Philips csavarhúzó
Kereszt fejrész megfelelő 1. sz. pozidriv csavarhúzó
Kivágásokkal fejrész megfelelő Ø 4 mm-es lemez csavarhúzó
Kivágásokkal fejrész megfelelő Ø 5.5 mm-es lemez csavarhúzó
Érintkezők anyaga Ezüst ötvözet (Ag/Ni)
Rövidzárlat-védelem 10 A biztosítóbetét típus gG megfelel EN/IEC 60947-5-1
Ith konvencionális termikus szabad levegő áram 10 A megfelel EN/IEC 60947-5-1
Ui névleges szigetelési feszültség 600 V (szennyezési fok: 3) megfelel EN 60947-1
Uimp névleges lökő-feszültség állóság 6 kV megfelel EN 60947-1
Le névleges üzemi áram 0.1 A -250 V, DC-13, R300 megfelel EN/IEC 60947-5-1
0.22 A -125 V, DC-13, R300 megfelel EN/IEC 60947-5-1
Elektromos élettartam 1000000 ciklus, AC-15, 2 A -230 V, operating rate: 3600 cikl/h, load factor: 0.5 megfelel EN/IEC 60947-5-1 C függelék
1000000 ciklus, AC-15, 3 A -120 V, operating rate: 3600 cikl/h, load factor: 0.5 megfelel EN/IEC 60947-5-1 C függelék
1000000 ciklus, AC-15, 4 A -24 V, operating rate: 3600 cikl/h, load factor: 0.5 megfelel EN/IEC 60947-5-1 C függelék
1000000 ciklus, DC-13, 0.2 A -110 V, operating rate: 3600 cikl/h, load factor: 0.5 megfelel EN/IEC 60947-5-1 C függelék
1000000 ciklus, DC-13, 0.5 A -24 V, operating rate: 3600 cikl/h, load factor: 0.5 megfelel EN/IEC 60947-5-1 C függelék
Elektromos megbízhatóság IEC 60947-5-4 Λ < 10exp(-6) -5 V, 1 mA tiszta környezetben megfelel EN/IEC 60947-5-4
Λ < 10exp(-8) -17 V, 5 mA tiszta környezetben megfelel EN/IEC 60947-5-4
Környezet
Védőkezelés TH
Környezeti levegő hőmérséklet tárolásra -40...70 °C
Üzemi környezeti levegő hőmérséklet -25...70 °C
Elektromos sokk elleni védelem osztálya II osztály megfelel IEC 60536
IP védettségi szint IP66 megfelel IEC 60529
NEMA védettségi szint NEMA 13
NEMA 4X
IK védelmi fokozat IK03 megfelel IEC 50102
Szabványok EN/IEC 60947-1
EN/IEC 60947-5-1
EN/IEC 60947-5-4
JIS C 4520
UL 508
CSA C22.2 No 14
Termékbizonyítványok BV
CSA
DNV
GL
LROS (Lloyds register of shipping)
RINA
UL listás
Rezgési ellenállás 5 gn (f = 2...500 Hz) megfelel IEC 60068-2-6
Ütésállóság 30 gn (időtartam = 18 ms) esetén fél szinusz hullám gyorsulás megfelel IEC 60068-2-27
50 gn (időtartam = 11 ms) esetén fél szinusz hullám gyorsulás megfelel IEC 60068-2-27

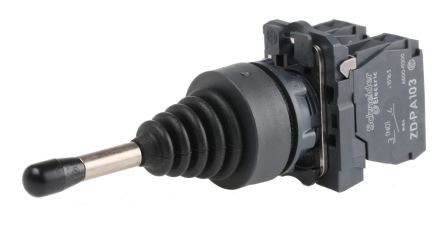

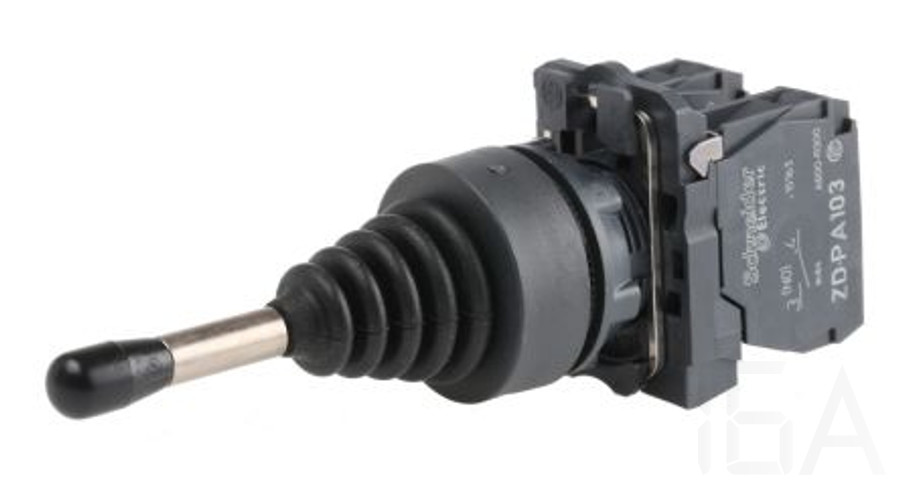

Cikkszám: XD5 PA22
| Terméktípus | Komplett botkormány-vezérlő |
| Érintkezők kialakítása | 2 NO (záróérintkező) |
| Irányok | 2 irány |
| Kapcsoló pozíciói | 3 pozíció |
| Kezelő típusa | húzórugó a 0 pozícióba |
| Szerelési átmérő | 22mm |
| Szélesség | 30mm |
| Magasság | 47mm |
| Mélység | 108mm |
| Súly | 63g |
