Leírás és Paraméterek
Fő jellemzők
Termékcsalád Zelio Control
Termék vagy komponens típusa Moduláris mérő- és vezérlőrelék
Relé típusa Szintszabályozó relé
Relé megnevezése RM35L
Relé monitorozott paraméterek Érzékelés ellenállásos szondákkal
Időkésleltetés típusa Adjustable 0.1...5 s, +/- 10 %
Kapcsolási teljesítmény VA-ben 1250 VA
Minimális kapcsolóáram 10 mA -5 V DC
Maximális kapcsolási áram 5 A AC/DC
Teljesítményigény VA-ban <= 5 VA AC
Mérési tartomány 250 Ohm...1 MOhm
Felhasználási kategória AC-12 megfelel IEC 60947-5-1
AC-13 megfelel IEC 60947-5-1
AC-14 megfelel IEC 60947-5-1
AC-15 megfelel IEC 60947-5-1
DC-12 megfelel IEC 60947-5-1
DC-13 megfelel IEC 60947-5-1
Kiegészítő jellemzők
Elrejt Elrejt
Újrabeállítási idő 1750 ms
Maximális kapcsolási feszültség 250 V AC/DC
[Us] névleges betáplálási feszültség 24...240 V AC/DC 50/60 Hz +/- 10 %
Betáplálási feszültség korlátok 20.4...264 V AC/DC
Vezérlőáramkör feszültség korlátok - 15 % + 10 % Un
Teljesítményigény W-ben <= 1.5 W DC
Kimeneti érintkezők 2 C/O
Névleges kimeneti áram 5 A
Felfutás késleltetés teljesítménynöveléskor 0.6 s
Mérési pontosság +/- 10 % (végkitérési érték)
+/- 20 % (a HS tartományra)
Ismétlési pontosság +/- 2 % esetén időkésleltetés
Mérési hiba 0,5%/°C hőmérsékletváltozással
Kábel távolság készülékek között 100 m
Érzékenységi skála 0.25...5 kOhm LS (Alacsony Érzékenység)
5...100 kOhm St (normál érzékenység)
50...1000 kOhm HS (Nagy Érzékenység)
Érzékenység beállítása 5...100 %
Betáplálási áram érzékelőkhöz <= 1 mA
Kábelkapacitás <= 1 nF HS (Nagy Érzékenység) szondakábel
<= 2.2 nF St (normál érzékenység) szondakábel
<= 4.7 nF LS (Alacsony Érzékenység)
Jelölés CE : 73/23/EEC
CE : EMC 89/336/EEC
Túlfeszültségi kategória III megfelel IEC 60664-1
Szigetelési ellenállás > 500 mOhm -500 V DC táp- és relékimenet között megfelel IEC 60255-5
> 500 mOhm -500 V DC mérőeszköz és relékimenet között megfelel IEC 60664-1
> 1 MOhm -500 V DC táp és mérőeszköz között megfelel IEC 60255-5
> 500 mOhm -500 V DC táp- és relékimenet között megfelel IEC 60664-1
> 500 mOhm -500 V DC mérőeszköz és relékimenet között megfelel IEC 60255-5
> 1 MOhm -500 V DC táp és mérőeszköz között megfelel IEC 60664-1
Ui névleges szigetelési feszültség 250 V megfelel IEC 60664-1
Üzemelési helyzet Tetszőleges pozíció nélkül terheléscsökkentés
Csatlakozás típusa Csavaros bekötés 1 x 0,5...1 x 4 mm² - AWG 20...AWG 11, szilárd kábel kábelvég nélkül
Csavaros bekötés 2 x 0.5...2 x 2.5 mm² - AWG 20...AWG 14, szilárd kábel kábelvég nélkül
Csavaros bekötés 1 x 0,2...1 x 2,5 mm² - AWG 24...AWG 12, flexibilis kábel kábelvéggel
Csavaros bekötés 2 x 0,2...2 x 1,5 mm² - AWG 24...AWG 16, flexibilis kábel kábelvéggel
Meghúzási nyomaték 0.6...1 N.m megfelel IEC 60947-1
Burkolat anyaga Önkioltó műanyag
Helyi jelzés LED zöldfor energia BEKAPCSOLVA
LED sárgafor relay ON
LED sárgafor timer ON
Szerelési támogatás 35 mm szimmetrikus DIN sín megfelel EN/IEC 60715
Elektromos élettartam 100000 ciklus
Mechanikus tartósság 30000000 ciklus
Működési ráta <= 360 művelet/óra alattteljes terhelés
Biztonsági megbízhatósági adatok MTTFd = 182,6 év
B10d = 170000
Szélesség 35 mm
Környezet
Mikromegszakításokkal szembeni immunitás 100 ms DC
90 ms AC
Elektromágneses kompatibilitás Kibocsátási szabványok ipari környezetben megfelel EN/IEC 61000-6-4
Kibocsátási szabványok lakossági, kereskedelmi és fényipari környezetekben megfelel EN/IEC 61000-6-3
Ipari környezet elleni védettség megfelel NF EN/IEC 61000-6-2
Szabványok EN/IEC 60255-6
Termékbizonyítványok CSA
C-Tick
GL
GOST
UL
Környezeti levegő hőmérséklet tárolásra -40...70 °C
A környezeti levegő hőmérséklete a működéshez -20...50 °C
Relatív páratartalom 95 % -55 °C megfelel IEC 60068-2-30
Rezgési ellenállás 0,35 mm (f = 5...57.6 Hz) megfelel IEC 60068-2-6
1 gn (f = 57.6...150 Hz) megfelel IEC 60255-21-1
Ütésállóság 15 gn esetén 11 ms megfelel IEC 60255-21-1
IP védettségi szint IP20 IP20 IEC 60529 IEC 60529 terminals IEC 60529 IEC 60529 conforming to IEC 60529
IP30 IP30 IEC 60529 IEC 60529 casing IEC 60529 IEC 60529 conforming to IEC 60529
Szennyezési fok 3 megfelel IEC 60664-1
Dielektromos tesztfeszültség 2 kV AC 50 Hz, 1 perc megfelel IEC 60255-5
2 kV AC 50 Hz, 1 perc megfelel IEC 60664-1
Kínálat fenntarthatósága
Fenntartható ajánlat Green Premium termék
RoHS (dátum kód: YYWW) Megfelelés - óta 0701 - Schneider Electric megfelelőségi nyilatkozat
REACh A referencia nem tartalmaz SVHC-t a határérték felett
A termék környezeti profilja Elérhető
Termékkivezetési feladatok Elérhető

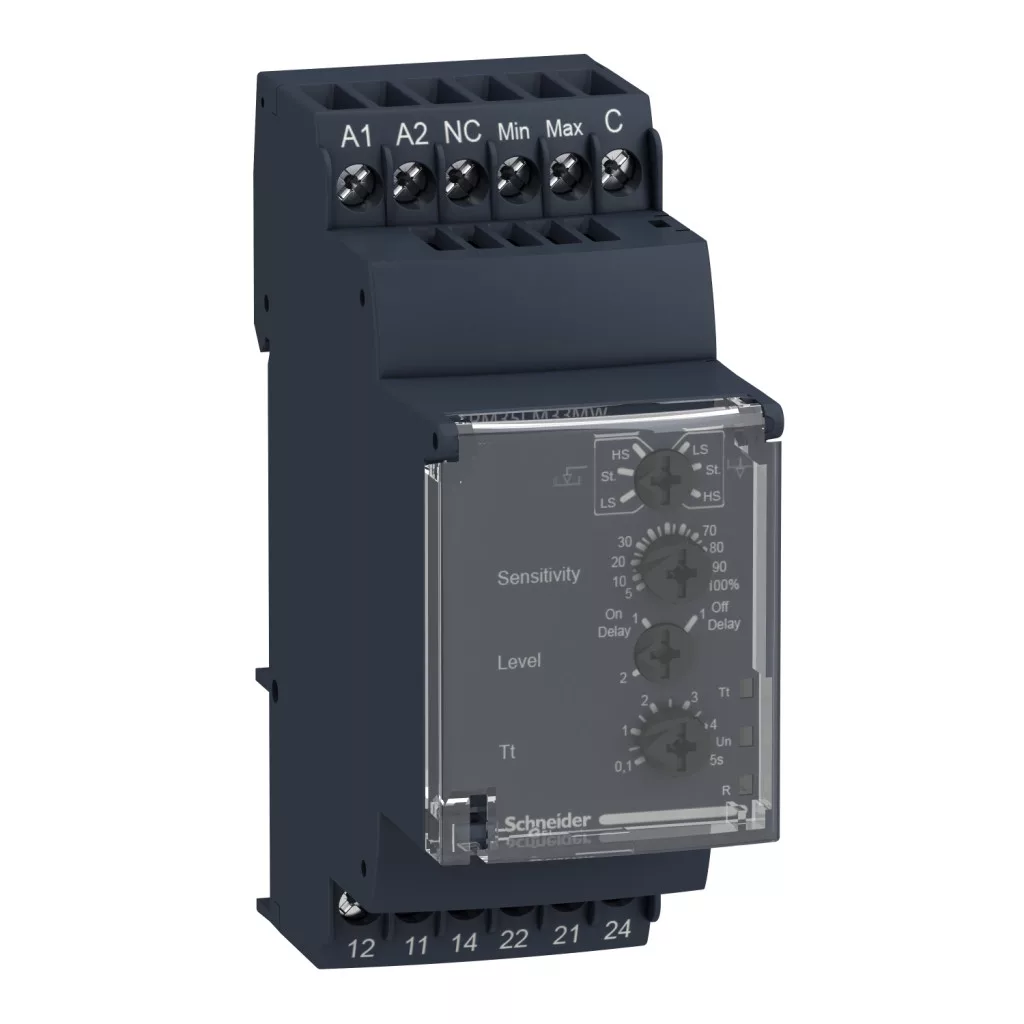

Cikkszám: RM35LM33MW
| Típus | Folyadék szintvezérlő |
| Súly | 130g |
