Leírás és Paraméterek
Kisfeszültségű CSATÁRI PLAST CSP típusú elosztó szekrényekhez, gépekhez, ipari és lakossági célokra. Létezik előlapra szerelhető, ajtókuplungos, Ø22,5mm-es furatos, DIN sínes moduláris, tokozott, és lakatolható 12A-tól 175-ig.Ha segítségre van szüksége a választásban, hívja műszaki szakértőnket a 16Amper csapatából!
Fő jellemzők
Termékcsalád TeSys

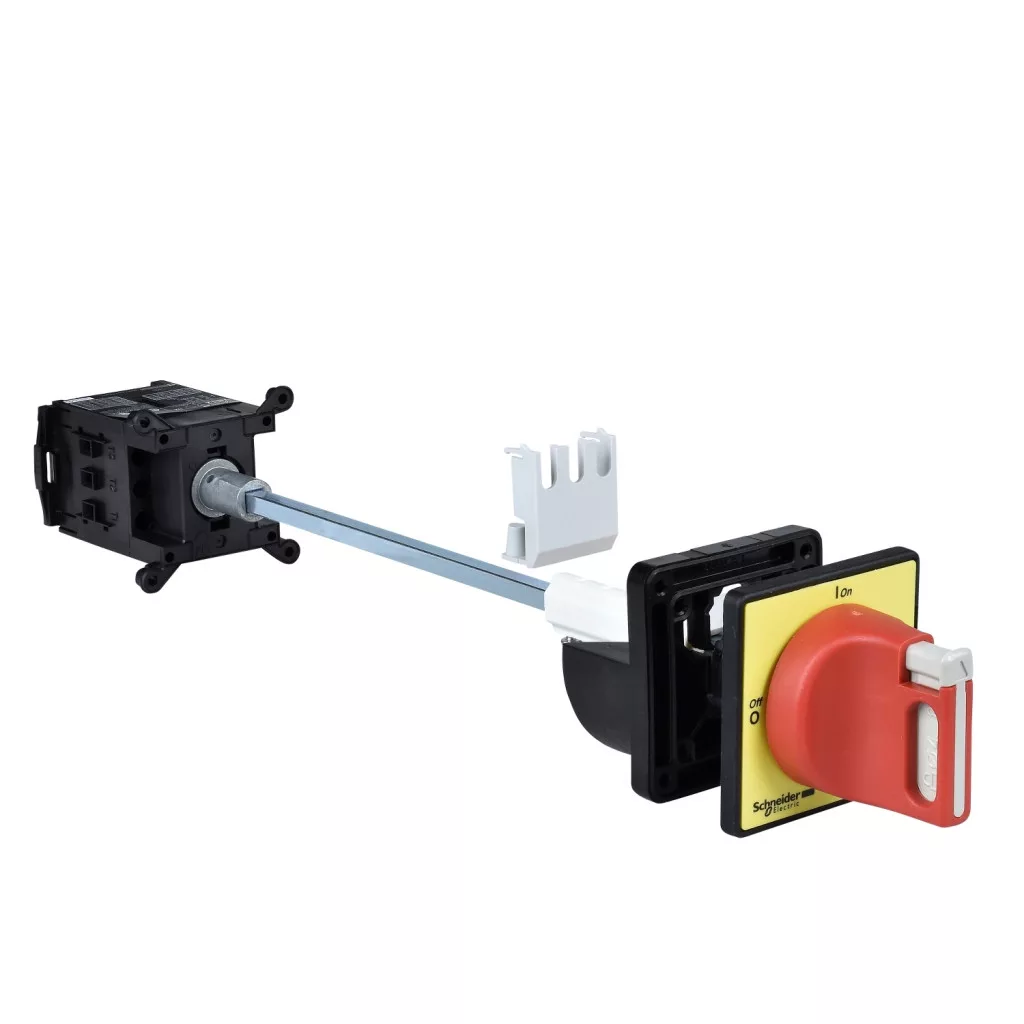

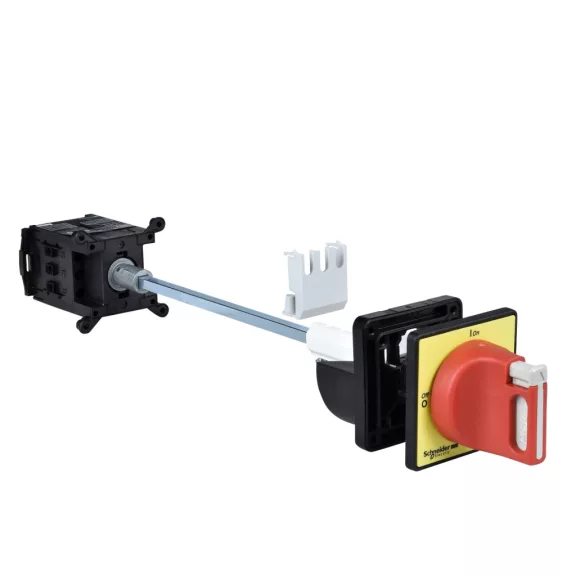

Termék neve TeSys Mini-VARIO
Készülék rövid megnevezése VCCDN
Termék vagy komponens típusa Vészleállító terheléskapcsoló
Teljesítmény szint Szabvány
Pólusok megnevezése 3P
Érintkezők típusa és összetétele 3 NO
Hálózat típusa AC
DC
Vezérlés típusa Rotációs hajtás
Forgatófogantyú szerelési stílus Kibővített
Fogantyú színe Vörös
Fogantyú homloklap színe Sárga
Rotációs hajtás lakatolás 1 ... 3 lakat 4...8 mm
Kiegészítő jellemzők
Jelölés 0 - 1
Szerelési támogatás Handle mounting on ajtó
Switch mounting on szimmetrikus sín
Rögzítési mód Hole with 22.5 mmfor handle
Csíptetőkkel esetén kapcsoló
Ue névleges üzemi feszültség 690 V AC 50/60 Hz
Uimp névleges lökő-feszültség állóság 6 kV
Ith konvencionális termikus szabad levegő áram 12 A
Ithe konvencionális zárt termikus áram 10 A
Le névleges üzemi áram 8.1 A (AC-23)-400 V
Névleges üzemi teljesítmény W-ben 3 kW 230...240 V (AC-23A)
4 kW 400...415 V (AC-23A)
5.5 kW 500 V (AC-23A)
7.5 kW 690 V (AC-23A)
1.5 kW 230...240 V (AC-3)
3 kW 400...415 V (AC-3)
4 kW 500 V (AC-3)
4 kW 690 V (AC-3)
Szakaszos üzemi osztály 30
Bekapcsolási teljesítmény 120 A 400 V (AC-21A)
120 A 400 V (AC-22A)
120 A 400 V (AC-23A)
Icm névleges rövidzárlat bekapcsolási teljesítmény 0.5 kA 400 V csúcsáram esetén
Icw névleges rövidzárlati kiállási áram 140 A 400 V during 1 s
Névleges feltételes rövidzárlati áram 6 kA 400 V - associated fuse 12 A aM
6 kA 400 V - associated fuse 12 A gG
Megszakítási kapacitás 120 kA 400 V AC-21A
120 kA 400 V AC-22A
120 kA 400 V AC-23A
Eszközösszetétel Fogantyú
Kapcsoló
Rúd hosszabbítás
Mechanikus tartósság 50000 ciklus
Elektromos élettartam 30000 ciklus DC-1...5
50000 ciklus AC-21
Alkalmasság leválasztásra Igen
Csatlakozás típusa Főáramkör : csavaros szorító kapcsok kábel 4 mm² - kábel merevsége: flexibilis - kábelvéggel kábel végződés
Főáramkör : csavaros szorító kapcsok kábel 4 mm² - kábel merevsége: szilárd -
Meghúzási nyomaték Főáramkör : 0.7 N.m - mellett csavaros szorító kapcsok
Alapméretek 60 x 60 mm
Magasság 60 mm
Szélesség 60 mm
Termék súlya 0.334 kg
Környezet
Szabványok IEC 60947-3
Termékbizonyítványok CCC
CSA
GL
UL
Védőkezelés TC
IP védettségi szint IP65
Mechanikai hibatűrési képesség Rezgések 10...150 Hz 5 gn IEC 60068-2-6
Ütések 11 ms 15 gn IEC 60068-2-27
Üzemi környezeti levegő hőmérséklet -20...50 °C
Tűzellenállási képesség 960 °C megfelel IEC 60695-2-1
Kínálat fenntarthatósága
Fenntartható ajánlat Green Premium termék
RoHS (dátum kód: YYWW) Megfelelés - óta 0733 - Schneider Electric megfelelőségi nyilatkozat
REACh A referencia nem tartalmaz SVHC-t a határérték felett
A termék környezeti profilja Elérhető
Termékkivezetési feladatok Nincs szükség különleges újrahasznosításra
Cikkszám: VCCDN12
Érintkezők kialakítása | 3 NO (záróérintkező) |
Típus | Fő- és vészkapcsolók - ajtóra, szerelőlapra |
Névleges áramerősség (A) | 12A |
Pólusszám | 3 |
Szerelés szerint | Szerelőlapra szerelhető |
Súly | 310g |
