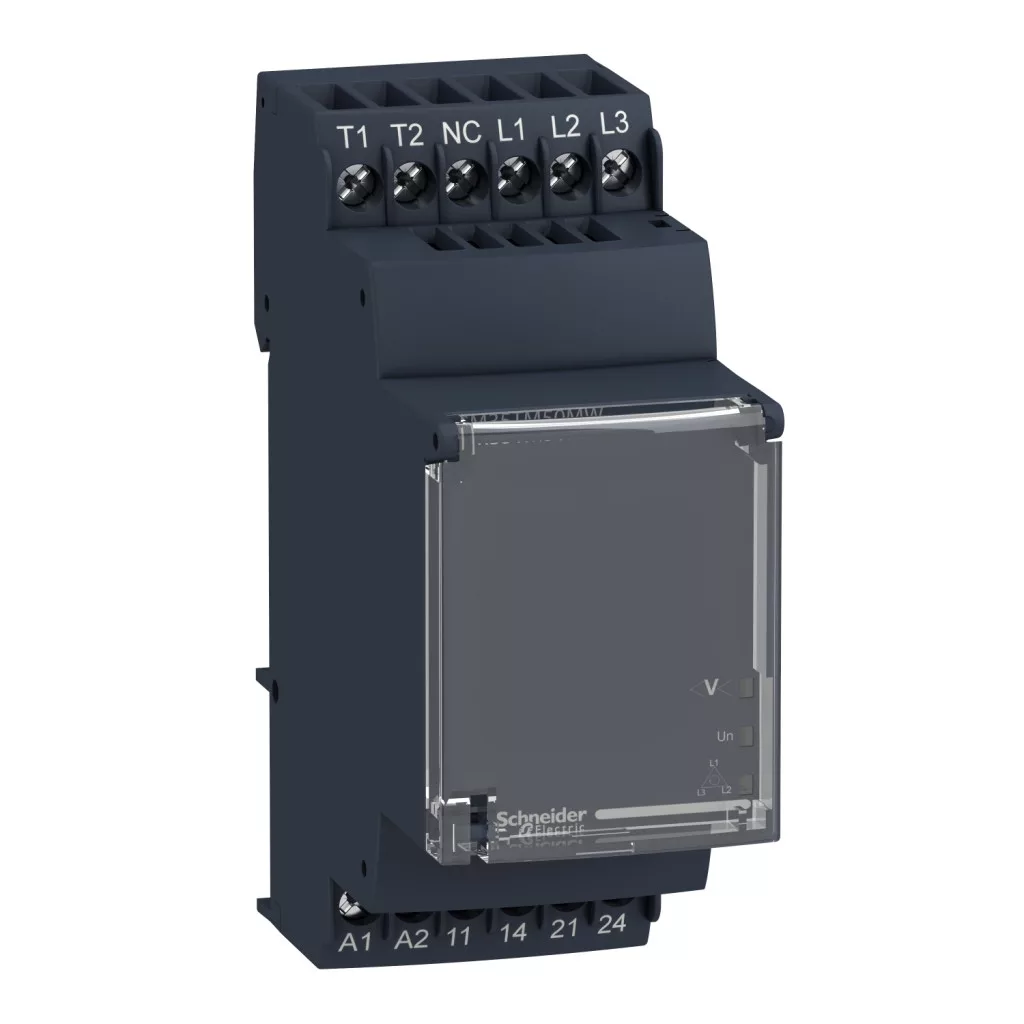

Schneider Fázis kiesés figyelő relé 208-480 V AC 50/60Hz, RM35TM50MW
Cikkszám:
RM35TM50MW
Várható szállítás
Schneider Fázis kiesés figyelő relé 208-480 V AC 50/60Hz, RM35TM50MW
Áraink darabárak, a termék kiszereléseire vonatkoznak!
A termék kiszerelése 1 darab.
Rendelhető
35 690 Ft + ÁFA
Bruttó: 45 327 Ft /darab
Bruttó: 45 327 Ft /darab
Egységár: 35 690 Ft + ÁFA
Bruttó: 45 327 Ft /darab
Bruttó: 45 327 Ft /darab
- Betöltés...
- Betöltés...
Részletek
Fő jellemzők
TermékcsaládZelio Control
Termék vagy komponens típusaModuláris mérő- és vezérlőrelék
Relé típusaMotorhőmérséklet-vezérlő relé
Termékspecifikus alkalmazás3-fázisú tápláláshoz
Relé megnevezéseRM35TM
Relé monitorozott paraméterekMotorhőmérséklet PTC próbával
Fázis meghibásodás észlelés
Fázis sorrend
Időkésleltetés típusaFixed 0.3 s
Kapcsolási teljesítmény VA-ben1250 VA
Mérési terjedelem0...20 Ohm rövidzár észlelése
208...480 V feszültség AC
Kiegészítő jellemzők
Visszaállítási idő10000 ms esetén kimenet
Maximális kapcsolási feszültség250 V AC
250 V DC
Minimális kapcsolóáram10 mA -5 V DC
Maximális kapcsolási áram5 A AC
5 A DC
Betáplálási feszültség korlátok20.4...264 V AC
20.4...264 V DC
Teljesítményigény VA-ban0...4 VA -24...240 V AC
Teljesítményigény W-ben<= 0.5 W DC
Vezérlőáramkör-frekvencia50...60 Hz +/- 10 %
Ellenállás végpontokon keresztül602 mOhm
Kimeneti érintkezők2 NO
Névleges kimeneti áram5 A
Mérési feszültség korlátok176...528 V AC
Felfutás késleltetés teljesítménynöveléskor<= 500 ms
Feszültségtartomány176...528 V
Válaszidő> 50 ms bemeneti Y1 (érintkezés Y1-T1) és nyomógomb
Vezérlőkör feszültség<= 3,6 V közül hőmérsékletvezérlő áramkör (T1-T2 kapcsok bontva)
Rövidzárlati áram0.007 A hőmérsékletérzékelő áramkör (T1-T2 kapcsok rövidre zárva)
Ellenállás<= 1500 Ohm esetén hőmérséklet érzékelő -20 °C
Kikapcsolási küszöb3100 Ohm (+/- 10 % esetén hőmérsékletvezérlő áramkör)
Visszaállítási küszöb1650 Ohm (+/- 10 % esetén hőmérsékletvezérlő áramkör)
JelölésCE
Túlfeszültségi kategóriaIII megfelel IEC 60664-1
Szigetelési ellenállás> 500 mOhm -500 V DC táp- és relékimenet között megfelel IEC 60255-5
> 500 mOhm -500 V DC mérőeszköz és relékimenet között megfelel IEC 60664-1
> 1 MOhm -500 V DC táp és mérőeszköz között megfelel IEC 60255-5
> 500 mOhm -500 V DC táp- és relékimenet között megfelel IEC 60664-1
> 500 mOhm -500 V DC mérőeszköz és relékimenet között megfelel IEC 60255-5
> 1 MOhm -500 V DC táp és mérőeszköz között megfelel IEC 60664-1
Ui névleges szigetelési feszültség400 V megfelel IEC 60664-1
Betáplálási frekvencia50/60 Hz +/- 10 %
Üzemelési helyzetTetszőleges pozíció nincs
Csatlakozás típusaCsavaros bekötés 1 x 0,5...1 x 4 mm² - AWG 20...AWG 11, szilárd kábel kábelvég nélkül
Csavaros bekötés 2 x 0.5...2 x 2.5 mm² - AWG 20...AWG 14, szilárd kábel kábelvég nélkül
Csavaros bekötés 1 x 0,2...1 x 2,5 mm² - AWG 24...AWG 12, flexibilis kábel kábelvéggel
Csavaros bekötés 2 x 0,2...2 x 1,5 mm² - AWG 24...AWG 16, flexibilis kábel kábelvéggel
Meghúzási nyomaték0.6...1 N.m megfelel IEC 60947-1
Burkolat anyagaÖnkioltó műanyag
Helyi jelzésLED zöldfor energia BEKAPCSOLVA
LED sárgafor phase of relay (R2)
LED sárgafor temperature of relay (R1)
Szerelési támogatás35 mm szimmetrikus DIN sín megfelel EN/IEC 60715
Elektromos élettartam10000 ciklus
Mechanikus tartósság<= 30000000 ciklus
Működési ráta<= 360 művelet/óra alattteljes terhelés
Felhasználási kategóriaAC-12 megfelel IEC 60947-5-1
AC-13 megfelel IEC 60947-5-1
AC-14 megfelel IEC 60947-5-1
AC-15 megfelel IEC 60947-5-1
DC-12 megfelel IEC 60947-5-1
DC-13 megfelel IEC 60947-5-1
Szélesség35 mm
Termék súlya0.13 kg
Környezet
Mikromegszakításokkal szembeni immunitás20 ms -20,4 V
Elektromágneses kompatibilitásKibocsátási szabványok ipari környezetben megfelel EN/IEC 61000-6-4
Kibocsátási szabványok lakossági, kereskedelmi és fényipari környezetekben megfelel EN/IEC 61000-6-3
Ipari környezet elleni védettség megfelel EN/IEC 61000-6-2
SzabványokEN/IEC 60255-6
IEC 60034-11-2
TermékbizonyítványokCSA
C-Tick
GL
GOST
UL
Direktívák89/336/EEC - elektromágneses kompatibilitás
73/23 / EEC - kisfeszültségű irányelv
Környezeti levegő hőmérséklet tárolásra-40...70 °C
A környezeti levegő hőmérséklete a működéshez-20...50 °C
Relatív páratartalom95 % -55 °C megfelel IEC 60068-2-30
Rezgési ellenállás0,35 mm (f = 5...57.6 Hz) megfelel IEC 60068-2-6
1 gn (f = 57.6...150 Hz) megfelel IEC 60255-21-1
Ütésállóság15 gn esetén 11 ms megfelel IEC 60255-21-1
IP védettségi szintIP20 (kapcsok) megfelel IEC 60529
IP30 (ház) megfelel IEC 60529
Szennyezési fok3 megfelel IEC 60664-1
Dielektromos tesztfeszültség2 kV 1 perc AC 50 Hz
Veszteségmentes lökéshullám4 kV
Kínálat fenntarthatósága
Fenntartható ajánlatGreen Premium termék
RoHS (dátum kód: YYWW)Megfelelés - óta 0701 - Schneider Electric megfelelőségi nyilatkozat
REAChA referencia nem tartalmaz SVHC-t a határérték felett
A termék környezeti profiljaElérhető
Termékkivezetési feladatokElérhető
Cikkszám: RM35TM50MW
Adatok
Gyártói Cikkszám:
RM35TM50MW
Típus:
Háromfázisú fázis kiesést figyelőrelé
Névleges feszültség:
24...480 V
Fázisok száma:
3 fázis
Szerelhetőség:
3 fázis
Tömeg:
130 g/darab
