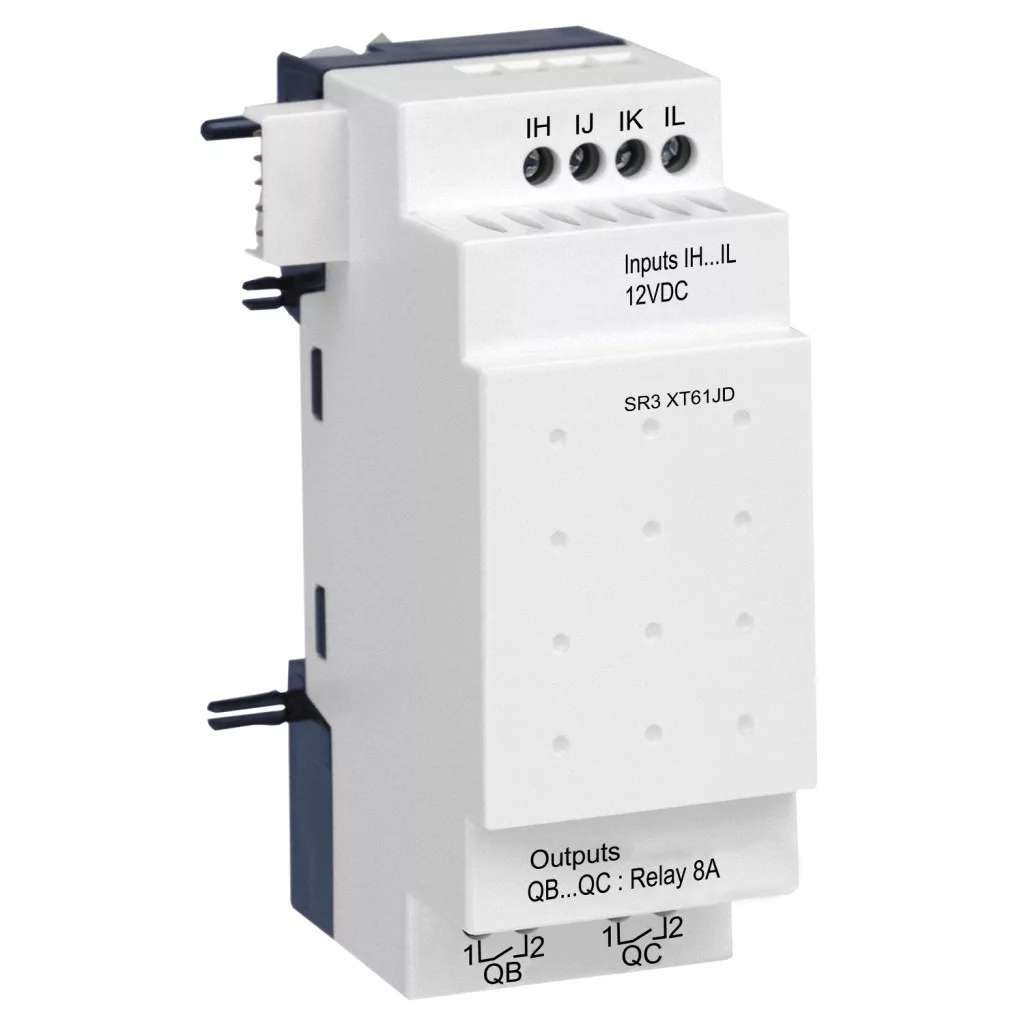

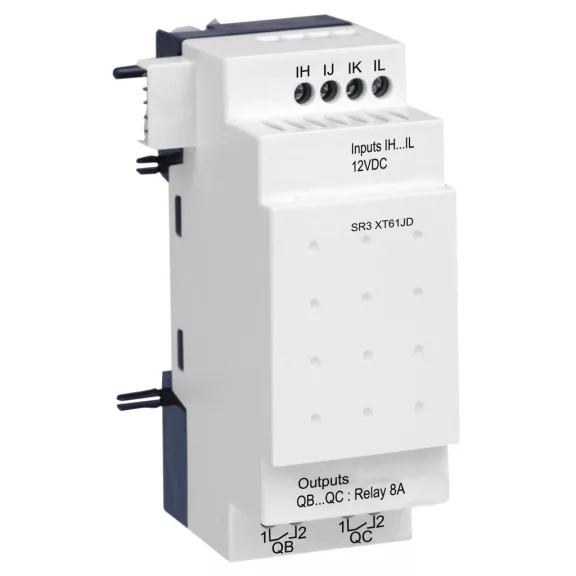

Schneider Diszkrét I/O bővítőmodul - 6 I/O 12VDC , Zelio Logic-hoz, SR3XT61JD
Cikkszám:
SR3XT61JD
Várható szállítás
Schneider Diszkrét I/O bővítőmodul - 6 I/O 12VDC , Zelio Logic-hoz, SR3XT61JD
Áraink darabárak, a termék kiszereléseire vonatkoznak!
A termék kiszerelése 1 darab.
Rendelhető
23 576 Ft + ÁFA
Bruttó: 29 942 Ft /darab
Bruttó: 29 942 Ft /darab
Egységár: 23 576 Ft + ÁFA
Bruttó: 29 942 Ft /darab
Bruttó: 29 942 Ft /darab
- Betöltés...
- Betöltés...
Részletek
A vezérlőmodulokat kisebb, automatizált rendszerekben történő használathoz tervezték. Mind ipari, mind pedig általános alkalmazásokban használható.
Ipar számára: kisebb megmunkáló, termelő, összeszerelő, illetve csomagológépek automatizálása, nagy és közepes méretű gépek kiegészítő felszerelésének decentralizált automatizálása a textil, műanyag- és anyagfeldolgozó területeken, automatizált rendszerek mezőgazdasági berendezésekhez (öntözés, szivattyúzás, üvegházak stb.).
Általános/épületautomatizálási területek számára: sorompók, hengeres zsaluszerkezetek, beléptető rendszerek automatizálására, világítási berendezések automatizálására, kompresszorok és légkondicionáló rendszerek automatizálására.
Ipar számára: kisebb megmunkáló, termelő, összeszerelő, illetve csomagológépek automatizálása, nagy és közepes méretű gépek kiegészítő felszerelésének decentralizált automatizálása a textil, műanyag- és anyagfeldolgozó területeken, automatizált rendszerek mezőgazdasági berendezésekhez (öntözés, szivattyúzás, üvegházak stb.).
Általános/épületautomatizálási területek számára: sorompók, hengeres zsaluszerkezetek, beléptető rendszerek automatizálására, világítási berendezések automatizálására, kompresszorok és légkondicionáló rendszerek automatizálására.
Fő jellemzők
TermékcsaládZelio Logic
Termék vagy komponens típusaDiszkrét I/O bővítőmodul
Kiegészítő jellemzők
Vezérlő sémavonalak száma120 mellett lépcsőzetes programozás
Ciklusidő6...90 ms
Tartalék idő10 év -25 °C
Óraingadozás12 perc/év -0...55 °C
EllenőrzésekProgram memória minden egyes indításnál
[Us] névleges betáplálási feszültség12 V DC
Betáplálási feszültség korlátok10.4...14.4 V
Fordított polaritás védelemVan
Diszkrét bemeneti szám4 megfelel EN/IEC 61131-2 1-es típus
Digitális bemenet típusaEllenálló
Diszkrét bemeneti feszültség12 V DC
Diszkrét bemeneti áram4 mA
Számolási frekvencia1 kHz esetén diszkrét bemenet
Feszültségállapot 1 garantálva>= 7 V esetén IB...IG diszkrét bemeneti áramkörként használva
>= 5.6 V esetén I1...IA és IH...IR diszkrét bemeneti áramkör
Feszültségállapot 0 garantálva<= 3 V esetén IB...IG diszkrét bemeneti áramkörként használva
<= 2.4 V esetén I1...IA és IH...IR diszkrét bemeneti áramkör
Áramerősség garantált 1 állapot>= 2 mAfor I1...IA és IH...IR diszkrét bemeneti áramkör
>= 0.5 mAfor IB...IG diszkrét bemeneti áramkörként használva
Áramerősség garantált 0 állapot<= 0.2 mAfor IB...IG diszkrét bemeneti áramkörként használva
<= 0.9 mAfor I1...IA és IH...IR diszkrét bemeneti áramkör
Bemeneti kompatibilitás3-vezetékes közelítőérzékelők PNP (diszkrét bemenet)
Bemeneti impedancia14 kOhm (IB...IG diszkrét bemeneti áramkörként használva)
2.7 kOhm (I1...IA és IH...IR diszkrét bemeneti áramkör)
Kimenetek száma2 relé kimenet(ek)
Kimeneti feszültség korlátok24...250 V AC (relé kimenet)
5...30 V DC (relé kimenet)
Érintkezők típusa és összetételeNO esetén relé kimenet
Kimeneti termikus áram8 A mind a 2 kimenetre (relé kimenet)
Elektromos élettartam500000 ciklus -230 V, 0.9 A (AC-15)for relé kimenet megfelel EN/IEC 60947-5-1
500000 ciklus -230 V, 1.5 A (AC-12)for relé kimenet megfelel EN/IEC 60947-5-1
500000 ciklus -24 V, 0.6 A (DC-13)for relé kimenet megfelel EN/IEC 60947-5-1
500000 ciklus -24 V, 1.5 A (DC-12)for relé kimenet megfelel EN/IEC 60947-5-1
Kapcsolási kapacitás mA-ban>= 10 mA -12 V (relé kimenet)
Üzemelési ráta Hz-ben0.1 Hz (Ie esetén) esetén relé kimenet
10 Hz (nincs terhelés) esetén relé kimenet
Mechanikai tartósság10000000 ciklus (relé kimenet)
Uimp névleges lökő-feszültség állóság4 kV megfelel EN/IEC 60947-1 és EN/IEC 60664-1
Válaszidő10 ms (0 állapotból 1-be) esetén relé kimenet
5 ms (1 állapotból 0-ba) esetén relé kimenet
Csatlakozás típusaCsavaros bekötés, flexibilis kábel kábelvéggel 1 x 0,25...1 x 2,5 mm² / AWG 24...AWG 14 AWG
Csavaros bekötés, flexibilis kábel kábelvéggel 2 x 0,25...2 x 0,75 mm² / AWG 24...AWG 18 AWG
Csavaros bekötés, félszilárd kábel 1 x 0,2...1 x 2,5 mm² / AWG 25...AWG 14 AWG
Csavaros bekötés, szilárd kábel 1 x 0,2...1 x 2,5 mm² / AWG 25...AWG 14 AWG
Csavaros bekötés, szilárd kábel 2 x 0,2...2 x 1,5 mm² / AWG 24...AWG 16 AWG
Megszorítási nyomaték0.5 N.m
Túlfeszültségi kategóriaIII megfelel EN/IEC 60664-1
Termék súlya0.125 kg
Környezet
TermékbizonyítványokCSA
C-Tick
GL
GOST
UL
SzabványokEN/IEC 60068-2-27 Ea
EN/IEC 60068-2-6 Fc
EN/IEC 61000-4-11
EN/IEC 61000-4-12
EN/IEC 61000-4-2 3-as szint
EN/IEC 61000-4-3
EN/IEC 61000-4-4 3-as szint
EN/IEC 61000-4-5
EN/IEC 61000-4-6 3-as szint
IP védettségi szintIP20 (sorkapocs) megfelel IEC 60529
IP40 (homloklap) megfelel IEC 60529
Környezeti jellemzőEMC direktíva megfelel EN/IEC 61000-6-2
EMC direktíva megfelel EN/IEC 61000-6-3
EMC direktíva megfelel EN/IEC 61000-6-4
EMC direktíva megfelel EN/IEC 61131-2 B zóna
Alacsony feszültség direktíva megfelel EN/IEC 61131-2
Sugárzott/vezetett zavarB osztály megfelel EN 55022-11 1. csoport
Szennyezési fok2 megfelel EN/IEC 61131-2
A környezeti levegő hőmérséklete a működéshez-20...40 °C szellőzés nélküli házban megfelel IEC 60068-2-1 és IEC 60068-2-2
-20...55 °C megfelel IEC 60068-2-1 és IEC 60068-2-2
Környezeti levegő hőmérséklet tárolásra-40...70 °C
Működési magasság2000 m
Magasban szállítás<= 3048 m
Relatív páratartalom95 % nincs kondenzáció vagy csöpögő víz
Cikkszám: SR3XT61JD
Adatok
Gyártói Cikkszám:
SR3XT61JD
Terméktípus:
Schneider Zelio Logic vezérlőmodul
Típus:
Moduláris intelligens relé
Névleges feszültség:
12 V DC
Bemenetek/kimenetek száma:
6 (4/2)
Tömeg:
120 g/darab
