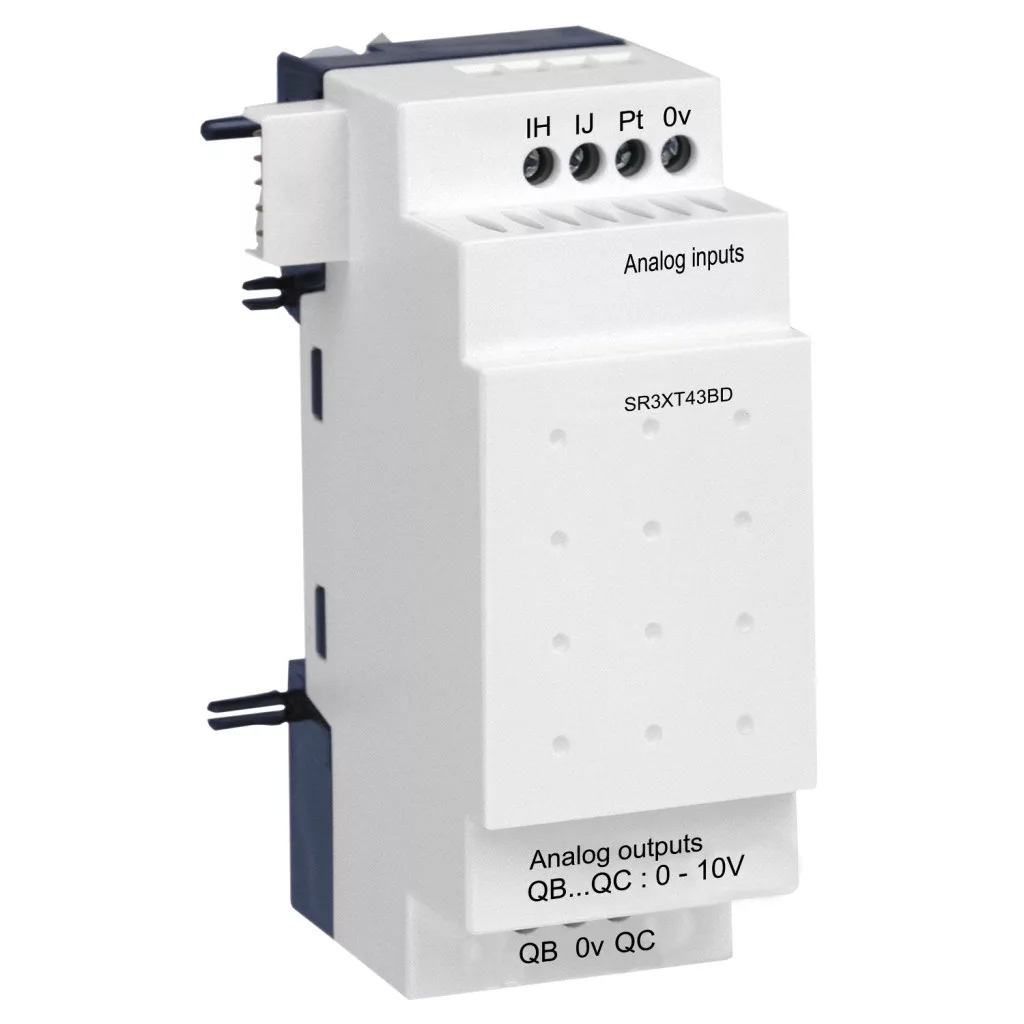

Schneider Analóg I/O bővítő modul - 4 I O - 24 V DC - Zelio Logic-hoz, SR3XT43BD
Cikkszám:
SR3XT43BD
Várható szállítás
Schneider Analóg I/O bővítő modul - 4 I O - 24 V DC - Zelio Logic-hoz, SR3XT43BD
Áraink darabárak, a termék kiszereléseire vonatkoznak!
A termék kiszerelése 1 darab.
Rendelhető
65 068 Ft + ÁFA
Bruttó: 82 637 Ft /darab
Bruttó: 82 637 Ft /darab
Egységár: 65 068 Ft + ÁFA
Bruttó: 82 637 Ft /darab
Bruttó: 82 637 Ft /darab
- Betöltés...
- Betöltés...
Részletek
A vezérlőmodulokat kisebb, automatizált rendszerekben történő használathoz tervezték. Mind ipari, mind pedig általános alkalmazásokban használható.
Ipar számára: kisebb megmunkáló, termelő, összeszerelő, illetve csomagológépek automatizálása, nagy és közepes méretű gépek kiegészítő felszerelésének decentralizált automatizálása a textil, műanyag- és anyagfeldolgozó területeken, automatizált rendszerek mezőgazdasági berendezésekhez (öntözés, szivattyúzás, üvegházak stb.).
Általános/épületautomatizálási területek számára: sorompók, hengeres zsaluszerkezetek, beléptető rendszerek automatizálására, világítási berendezések automatizálására, kompresszorok és légkondicionáló rendszerek automatizálására.
Ipar számára: kisebb megmunkáló, termelő, összeszerelő, illetve csomagológépek automatizálása, nagy és közepes méretű gépek kiegészítő felszerelésének decentralizált automatizálása a textil, műanyag- és anyagfeldolgozó területeken, automatizált rendszerek mezőgazdasági berendezésekhez (öntözés, szivattyúzás, üvegházak stb.).
Általános/épületautomatizálási területek számára: sorompók, hengeres zsaluszerkezetek, beléptető rendszerek automatizálására, világítási berendezések automatizálására, kompresszorok és légkondicionáló rendszerek automatizálására.
Fő jellemzők
TermékcsaládZelio Logic
Termék vagy komponens típusaAnalóg I/O bővítő modul
Kiegészítő jellemzők
Analóg bemenetek száma2
Analóg bemeneti típusKözös módú
Analóg bemeneti tartomány0...10 V
0...20 mA
-25...125 °C
Hőmérsékletérzékelő típusaPt 100, 3-vezetékes megfelel IEC 751
Maximális megengedhető feszültség30 V esetén analóg bemeneti áramkör
Maximális állandó áram30 mA esetén analóg bemeneti áramkör
Analóg bemeneti felbontás10 bit a bemeneti tartományban
Bemeneti impedancia18 kOhm, input range: 0...10 Vfor analóg bemeneti áramkör
247 Ohm, input range: 0...20 mAfor analóg bemeneti áramkör
Analóg kimenetek szám2
Analóg kimeneti tartomány0...10 V
Analóg kimeneti felbontás10 bit a kimeneti tartományban
Terhelés típusaEllenálló terhelés esetén analóg kimenet
Maximális terhelési áram10 mA esetén analóg kimenet
Rövidzárlat-védelemVan analóg kimenet
LSB érték0,15 °C, - 25...125 °C esetén analóg bemeneti áramkör
20 µA, 0...20 mA esetén analóg bemeneti áramkör
9,8mV, 0...10 V esetén analóg bemeneti áramkör
9,8mV, 0...10 V esetén analóg kimenet
Átalakítási időGyors jelfogó ciklusideje esetén analóg bemeneti áramkör
Gyors jelfogó ciklusideje esetén analóg kimenet
Átalakítási hiba+/- 1% a végértékre, input range: 0...10 V (25 °C)for analóg kimenet
+/- 1% a végértékre, input range: 0...10 V (55 °C)for analóg kimenet
+/- 1 %, input range: 0...10 V (25 °C)for analóg bemeneti áramkör
+/- 1 %, input range: 0...10 V (55 °C)for analóg bemeneti áramkör
+/- 1 %, input range: 0...20 mA (25 °C)for analóg bemeneti áramkör
+/- 1 %, input range: 0...20 mA (55 °C)for analóg bemeneti áramkör
+/- 1,5 °C, input range: - 25...125 °C (25 °C)for analóg bemeneti áramkör
+/- 1,5 °C, input range: - 25...125 °C (55 °C)for analóg bemeneti áramkör
Ismétlési pontosság< +/- 0,3 °C, input range: - 25...125 °C-25 °Cfor analóg bemeneti áramkör
<= +/- 1 %, input range: 0...10 V-25 °Cfor analóg bemeneti áramkör
<= +/- 1 %, input range: 0...10 V-55 °Cfor analóg kimenet
<= +/- 1 %, input range: 0...20 mA-25 °Cfor analóg bemeneti áramkör
Üzemi távolság10 m árnyékolt kábellel esetén analóg bemeneti áramkör
10 m árnyékolt kábellel esetén analóg kimenet
Ellentétes polaritás védelemVan analóg bemeneti áramkör
Csatlakozás típusaCsavaros bekötés, 1 x 0,25...1 x 2,5 mm², AWG 24...AWG 14, félszilárd kábel
Csavaros bekötés, 1 x 0,25...1 x 2,5 mm², AWG 24...AWG 14, szilárd kábel
Csavaros bekötés, 2 x 0,25 ... 2 x 1,5 mm², AWG 23...AWG 16, szilárd kábel
Csavaros bekötés, 1 x 0,25...1 x 2,5 mm², AWG 24...AWG 14, flexibilis kábel kábelvéggel
Csavaros bekötés, 2 x 0,25...2 x 0,75 mm², AWG 24...AWG 18, flexibilis kábel kábelvéggel
Megszorítási nyomaték0.5 N.m
Termék súlya0.11 kg
Környezet
TermékbizonyítványokCSA
C-Tick
GOST
UL
SzabványokEN/IEC 60068-2-27 Ea
EN/IEC 60068-2-6 Fc
EN/IEC 61000-4-11
EN/IEC 61000-4-12
EN/IEC 61000-4-2 3-as szint
EN/IEC 61000-4-3
EN/IEC 61000-4-4 3-as szint
EN/IEC 61000-4-5
EN/IEC 61000-4-6 3-as szint
IP védettségi szintIP20 (sorkapocs) megfelel IEC 60529
IP40 (homloklap) megfelel IEC 60529
Környezeti jellemzőEMC direktíva megfelel EN/IEC 61000-6-2
EMC direktíva megfelel EN/IEC 61000-6-3
EMC direktíva megfelel EN/IEC 61000-6-4
EMC direktíva megfelel EN/IEC 61131-2 B zóna
Alacsony feszültség direktíva megfelel EN/IEC 61131-2
Sugárzott/vezetett zavarB osztály megfelel EN 55022-11 1. csoport
Szennyezési fok2 megfelel EN/IEC 61131-2
A környezeti levegő hőmérséklete a működéshez-20...55 °C megfelel IEC 60068-2-1 és IEC 60068-2-2
-20...40 °C megfelel IEC 60068-2-1 és IEC 60068-2-2
Környezeti levegő hőmérséklet tárolásra-40...70 °C
Működési magasság2000 m
Magasban szállítás<= 3048 m
Relatív páratartalom95 % nincs kondenzáció vagy csöpögő víz
Cikkszám: SR3XT43BD
Adatok
Gyártói Cikkszám:
SR3XT43BD
Terméktípus:
Schneider Zelio Logic vezérlőmodul
Típus:
Moduláris intelligens relé
Névleges feszültség:
24 V DC
Bemenetek/kimenetek száma:
4 (2/2)
Tömeg:
110 g/darab
