Leírás és Paraméterek
Fő jellemzők
Termékcsalád Zelio Control
Termék vagy komponens típusa Moduláris mérő- és vezérlőrelék
Relé típusa Feszültségvezérlő relé
Termékspecifikus alkalmazás Egyfázisú és egyirányú tápfeszültséghez
Relé megnevezése RM17UAS
Relé monitorozott paraméterek Túlfeszültség és feszültséghiány érzékelés
Belső táplálással
Időkésleltetés típusa Adjustable 0.1...10 s, 0 + 10 % a küszöb átlépésekor
Kapcsolási teljesítmény VA-ben 1250 VA
Minimális kapcsolóáram 10 mA -5 V DC
Maximális kapcsolási áram 5 A AC/DC
Teljesítményigény VA-ban 0...3 VA AC
Mérési terjedelem 65...260 V feszültség AC 50/60 Hz
65...260 V feszültség DC
Felhasználási kategória AC-12 megfelel IEC 60947-5-1
AC-13 megfelel IEC 60947-5-1
AC-14 megfelel IEC 60947-5-1
AC-15 megfelel IEC 60947-5-1
DC-12 megfelel IEC 60947-5-1
DC-13 megfelel IEC 60947-5-1
DC-14 megfelel IEC 60947-5-1
Kiegészítő jellemzők
Visszaállítási idő 1500 ms esetén időkésleltetés
Maximális kapcsolási feszültség 250 V AC/DC
[Us] névleges betáplálási feszültség 110...240 V AC/DC, 50/60 Hz +/- 10 %
Betáplálási feszültség korlátok 50...270 V AC/DC
Teljesítményigény W-ben <= 1 W DC
Mikromegszakításokkal szembeni immunitás 20 ms
Vezérlőáramkör-frekvencia 50...60 Hz +/- 10 %
Kimeneti érintkezők 1 C/O
Névleges kimeneti áram 5 A
Mérési ciklus <= 150 ms mérési ciklus valós rms értékként
Hiszterézis 5...20 % közül beállított küszöb
Felfutási késés teljesítmény növeléskor <= 100 ms DC
<= 500 ms AC
Mérési pontosság +/- 10 % (végkitérési érték)
Ismétlési pontosság +/- 0,5% esetén bemeneti és mérési áramkör
+/- 1 % esetén időkésleltetés
Mérési hiba < 1 % teljes tartományon belül feszültségválasztással
0,2%/°C hőmérsékletváltozással
Polaritás Nem reverzibilis polaritás az egyenáram-forráson
Minőségcímkék CE
Túlfeszültségi kategória III megfelel IEC 60664-1
Szigetelési ellenállás > 500 mOhm -500 V DC megfelel IEC 60255-5
> 500 mOhm -500 V DC megfelel IEC 60664-1
Ui névleges szigetelési feszültség 250 V megfelel IEC 60664-1
400 V megfelel IEC 60664-1
Üzemelési helyzet Tetszőleges pozíció nélkül terheléscsökkentés
Csatlakozás típusa Csavaros bekötés 1 x 0,5...1 x 4 mm² - AWG 20...AWG 11, szilárd kábel kábelvég nélkül
Csavaros bekötés 2 x 0.5...2 x 2.5 mm² - AWG 20...AWG 14, szilárd kábel kábelvég nélkül
Csavaros bekötés 2 x 0,2...2 x 1,5 mm² - AWG 24...AWG 16, flexibilis kábel kábelvéggel
Csavaros bekötés 1 x 0,2...2 x 2,5 mm² - AWG 24...AWG 12, flexibilis kábel kábelvéggel
Meghúzási nyomaték 0.6...1 N.m megfelel IEC 60947-1
Burkolat anyaga Önkioltó műanyag
Helyi jelzés LED zöldfor energia BEKAPCSOLVA
LED sárgafor relay ON
Szerelési támogatás 35 mm szimmetrikus DIN sín megfelel EN/IEC 60715
Elektromos élettartam 100000 ciklus
Mechanikus tartósság <= 30000000 ciklus
Működési ráta <= 360 művelet/óra alattteljes terhelés
Szélesség 17.5 mm
Termék súlya 0.08 kg
Környezet
Elektromágneses kompatibilitás Kibocsátási szabványok ipari környezetben megfelel EN/IEC 61000-6-4
Kibocsátási szabványok lakossági, kereskedelmi és fényipari környezetekben megfelel EN/IEC 61000-6-3
Ipari környezet elleni védettség megfelel NF EN/IEC 61000-6-2
Szabványok EN/IEC 60255-6
Termékbizonyítványok CSA
C-Tick
GL
GOST
UL
Direktívák 89/336/EEC - elektromágneses kompatibilitás
73/23 / EEC - kisfeszültségű irányelv
Környezeti levegő hőmérséklet tárolásra -40...70 °C
A környezeti levegő hőmérséklete a működéshez -20...50 °C
Relatív páratartalom 95 % -55 °C megfelel IEC 60068-2-30
Rezgési ellenállás 0,35 mm (f = 5...57.6 Hz) megfelel IEC 60068-2-6
1 gn (f = 57.6...150 Hz) megfelel IEC 60255-21-1
Ütésállóság 5 gn megfelel IEC 60068-2-27
IP védettségi szint IP20 (kapcsok) megfelel IEC 60529
IP30 (ház) megfelel IEC 60529
Szennyezési fok 3 megfelel IEC 60664-1
Dielektromos tesztfeszültség 2 kV AC 50 Hz, 1 perc megfelel IEC 60255-5
2 kV AC 50 Hz, 1 perc megfelel IEC 60664-1
Veszteségmentes lökéshullám 4 kV megfelel IEC 60255-5
4 kV megfelel IEC 60664-1
4 kV megfelel IEC 61000-4-5
Kínálat fenntarthatósága
Fenntartható ajánlat Green Premium termék
RoHS (dátum kód: YYWW) Megfelelés - óta 0701 - Schneider Electric megfelelőségi nyilatkozat
REACh A referencia nem tartalmaz SVHC-t a határérték felett
A termék környezeti profilja Elérhető
Termékkivezetési feladatok Elérhető

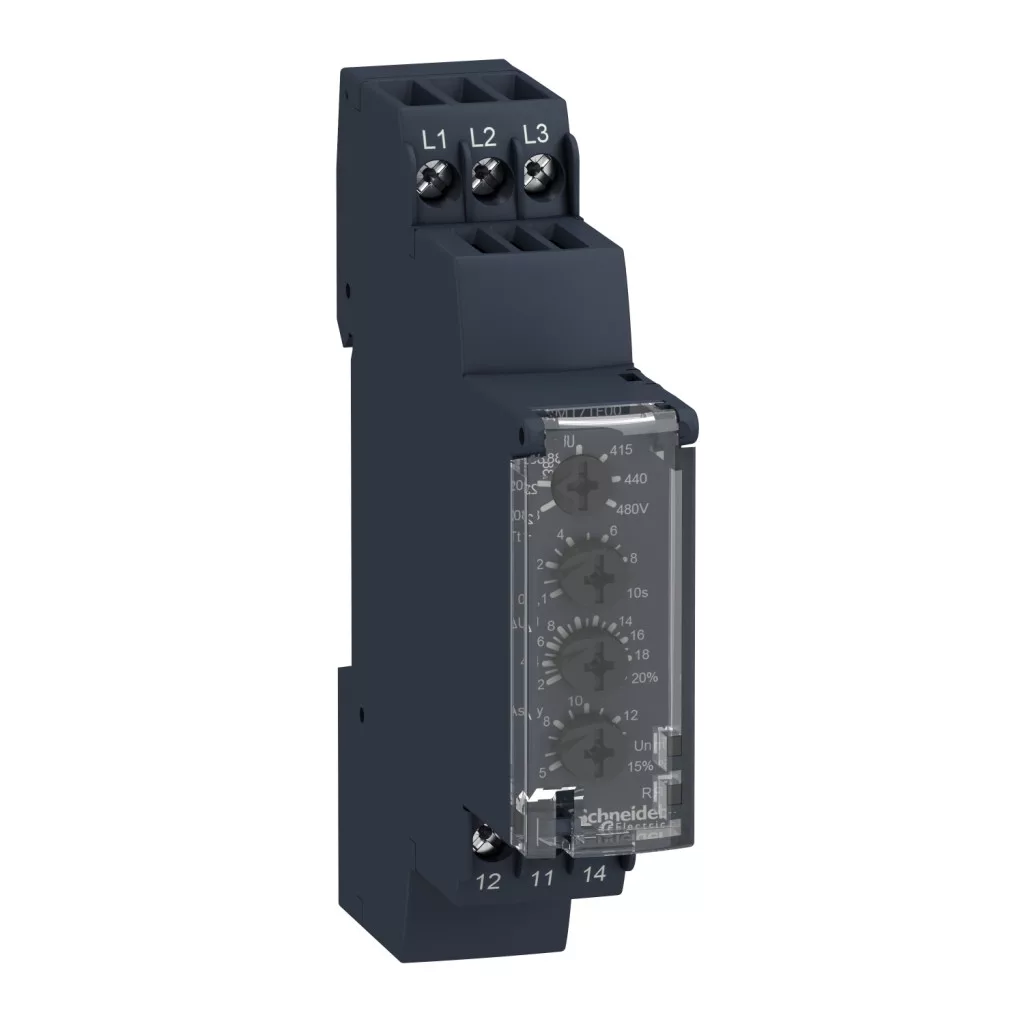

Cikkszám: RM17UAS15
| Névleges feszültség | 3 V |
| Típus | Alacsony vagy túlfeszültség figyelő relé |
| Súly | 90g |
