Leírás és Paraméterek
Fő jellemzők
Termékcsalád Zelio Control
Termék vagy komponens típusa Moduláris mérő- és vezérlőrelék
Relé típusa Áram vezérlőrelé

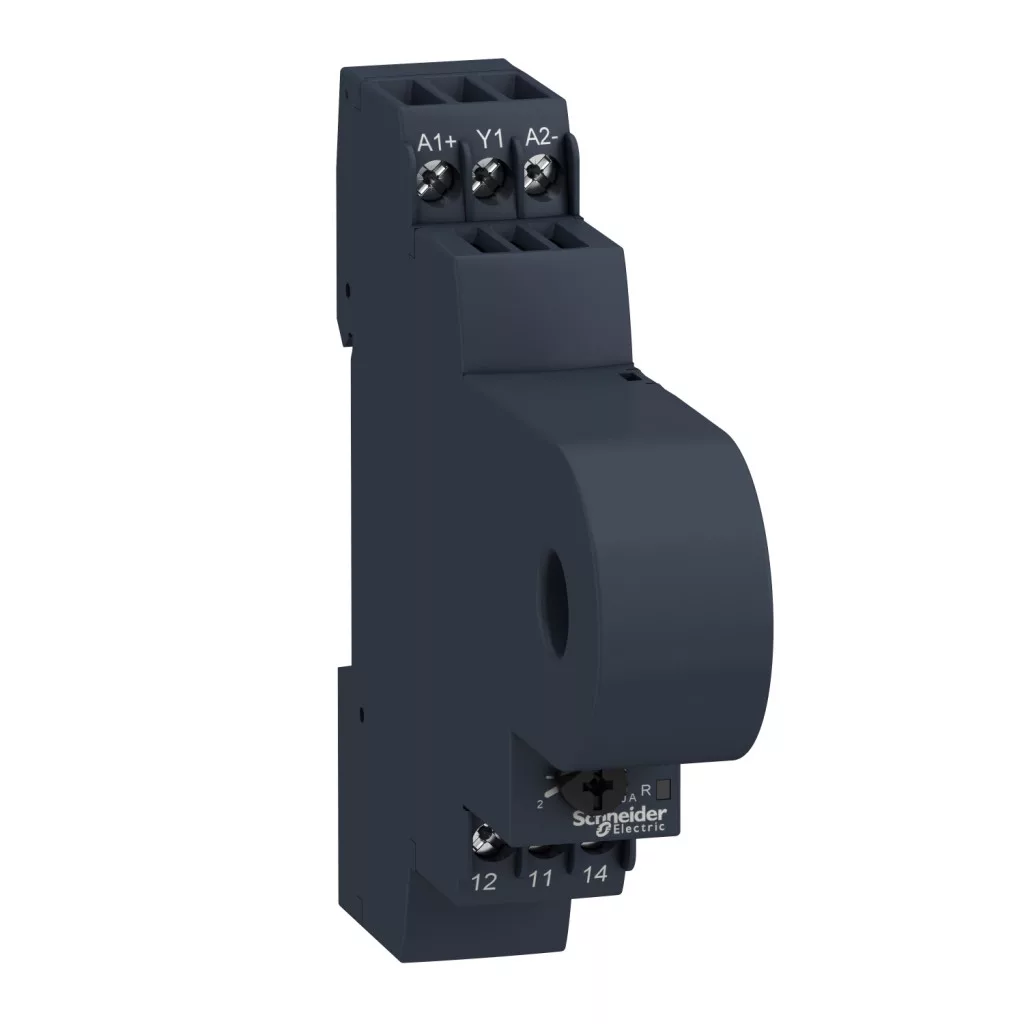

Relé megnevezése RM17JC
Relé monitorozott paraméterek Túláramészlelés
Időkésleltetés típusa Nélkül
Kapcsolási teljesítmény VA-ben 1250 VA
Minimális kapcsolóáram 10 mA -5 V DC
Teljesítményigény VA-ban 3 VA
Mérési terjedelem 2...20 A áram
Felhasználási kategória AC-12 megfelel IEC 60947-5-1
AC-13 megfelel IEC 60947-5-1
AC-14 megfelel IEC 60947-5-1
AC-15 megfelel IEC 60947-5-1
DC-12 megfelel IEC 60947-5-1
DC-13 megfelel IEC 60947-5-1
DC-14 megfelel IEC 60947-5-1
Kiegészítő jellemzők
Maximális kapcsolási feszültség 250 V AC/DC
[Us] névleges betáplálási feszültség 24...240 V AC/DC, 50/60 Hz +/- 10 %
Betáplálási feszültség korlátok 20.4...264 V AC/DC
Vezérlőáramkör feszültség korlátok - 15 % + 10 % Un
Teljesítményigény W-ben <= 1 W
Vezérlőáramkör-frekvencia 40...70 Hz szinuszos
Kimeneti érintkezők 1 C/O
Névleges kimeneti áram 5 A
Mérési ciklus <= 30 ms mérési ciklus valós rms értékként
Hiszterézis 15 % rögzített közül beállított küszöb
Felfutás késleltetés teljesítménynöveléskor 0.5 s
Mérési pontosság +/- 10 % (végkitérési érték)
Ismétlési pontosság +/- 0,5% esetén bemeneti és mérési áramkör
Mérési hiba +/- 0,05%/°C hőmérsékletváltozással
< 1 % teljes tartományon belül feszültségválasztással
Válaszidő < 200 ms hiba esetén
Polaritás Igen DC
Küszöbbeállítás 10...100 %
Bemeneti áram 100000 mA 25°C-on állandó
300000 mA nem ismétlődő < 3 s 25°C
Jelölés CE : 73/23/EEC
CE : EMC 89/336/EEC
Túlfeszültségi kategória III megfelel IEC 60664-1
Szigetelési ellenállás > 500 mOhm -500 V DC megfelel IEC 60255-5
> 500 mOhm -500 V DC megfelel IEC 60664-1
Ui névleges szigetelési feszültség 400 V megfelel IEC 60664-1
Szigetelés Tápegység és mérőpont között
Üzemelési helyzet Tetszőleges pozíció nélkül terheléscsökkentés
Csatlakozás típusa Csavaros bekötés 1 x 0,5...1 x 4 mm² - AWG 20...AWG 11, szilárd kábel kábelvég nélkül
Csavaros bekötés 2 x 0.5...2 x 2.5 mm² - AWG 20...AWG 14, szilárd kábel kábelvég nélkül
Csavaros bekötés 1 x 0,2...1 x 2,5 mm² - AWG 24...AWG 12, flexibilis kábel kábelvéggel
Csavaros bekötés 2 x 0,2...2 x 1,5 mm² - AWG 24...AWG 16, flexibilis kábel kábelvéggel
Meghúzási nyomaték 0.6...1 N.m megfelel IEC 60947-1
Burkolat anyaga Önkioltó műanyag
Helyi jelzés LED zöldfor energia BEKAPCSOLVA
LED sárgafor relay ON
Szerelési támogatás 35 mm szimmetrikus DIN sín megfelel EN/IEC 60715
Elektromos élettartam 100000 ciklus
Mechanikus tartósság 30000000 ciklus
Működési ráta <= 360 művelet/óra alattteljes terhelés
Érintkezők anyaga Kádmiummentes
Szélesség 17.5 mm
Termék súlya 0.13 kg
Környezet
Ellenállóképesség mikromegszakításokkal szemben 10 ms
Elektromágneses kompatibilitás Kibocsátási szabványok ipari környezetben megfelel EN/IEC 61000-6-4
Kibocsátási szabványok lakossági, kereskedelmi és fényipari környezetekben megfelel EN/IEC 61000-6-3
Ipari környezet elleni védettség megfelel NF EN/IEC 61000-6-2
Szabványok EN/IEC 60255-6
Termékbizonyítványok CSA
C-Tick
GL
GOST
UL
Környezeti levegő hőmérséklet tárolásra -40...70 °C
A környezeti levegő hőmérséklete a működéshez -20...50 °C
Relatív páratartalom 95 % -55 °C megfelel IEC 60068-2-30
Rezgési ellenállás 0,35 mm (f = 5...57.6 Hz) megfelel IEC 60068-2-6
1 gn (f = 57.6...150 Hz) megfelel IEC 60255-21-1
Ütésállóság 15 gn esetén 11 ms megfelel IEC 60255-21-1
IP védettségi szint IP20 (kapcsok) megfelel IEC 60529
IP30 (ház) megfelel IEC 60529
Szennyezési fok 3 megfelel IEC 60664-1
Dielektromos tesztfeszültség 2 kV AC 50 Hz
Veszteségmentes lökéshullám 4 kV
Kínálat fenntarthatósága
Fenntartható ajánlat Green Premium termék
RoHS (dátum kód: YYWW) Megfelelés - óta 0701 - Schneider Electric megfelelőségi nyilatkozat
REACh A referencia nem tartalmaz SVHC-t a határérték felett
A termék környezeti profilja Elérhető
Termékkivezetési feladatok Elérhető
Cikkszám: RM17JC00MW
| Típus | Alacsony vagy túlfeszültség figyelő relé |
| Súly | 120g |
