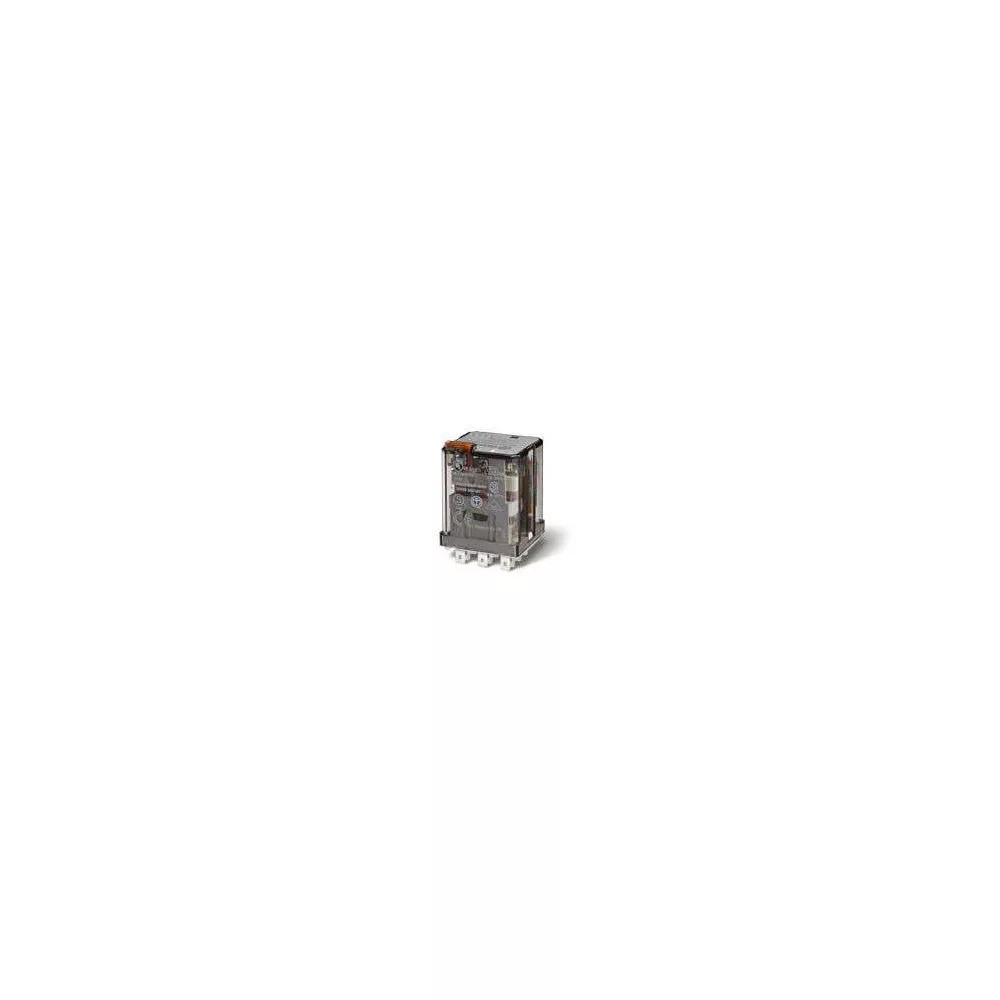

Finder Teljesítmény relé 1 záróérintkező 16A-es 24V-os DC, 623190244800"
A teljesítmény reléket két, három vagy négy váltóérintkezővel rendelkeznek. A csatlakozásuk 8, 11 vagy 14 lábbal. Ezek a kivitelek „TEST” gombbal rendelkeznek, amelynek működtetésével az érintkezők által kapcsolni kívánt áramkörök megfelelő működése ellenőrizhető. Ha segítségre van szüksége a választásban, hívja műszaki szakértőnket a 16Amper csapatából!
Érintkezők kialakítása | 2 CO (váltóérintkező) |
Tartós határáram / max. bekapcs. áram A | 10/20 |
Névleges fesz./max. kapcsolási fesz.V AC | 250/400 |
Max. terhelhetős AC 1 szerintVA | 2.500 |
Max. terhelhetőség AC15 (230 V AC)VA | 500 |
Egyfázisú motorterhelés AC3 (230 V AC) kW | 0,37 |
Max. kapcsolási áram DC1: 30/110/220VA | 10/0,5/0,15 |
Érintkező anyaga | AgNi |
Névleges feszültség | 24 V AC |
Csatlakozás típusa | NYÁK-ba építhető |
| Érintkezők kialakítása | 1 NO záróérintkező |
| Érintkező anyaga | AgSnO2 |
| Terméktípus | Teljesítményrelék 7-10A |
| Névleges feszültség | 24V DC |
| Névleges áram | 16A |
| Csatlakozás | Csúszósarus csatlakozás, rögzítőfüllel |
