Leírás és Paraméterek
A relé az alábbi feladatokra alkalmas:
- távoli fogyasztó, vagy hálózat felügyelet(rövidzár, megnövekedett áramfelvétel)
- prioritást beállító relé – két nagy áramfelvételű fogyasztó működését összehangolva engedélyezi a működést amikor a másik fogyasztó nem működik – ezzel megakadályozza a hálózat túlterhelését, a kismegszakító kioldását.
- megnövekedett fogyasztás kijelzése – a készülék egy jelző berendezést vezérelhet, amely kijelzi a nagy fogyasztók bekapcsolását pl.:fűtés, szellőztetés, vízmelegítés
- csatlakoztatható inverterekhez (átalakítókhoz) és fotoelektromos alkalmazásokhoz

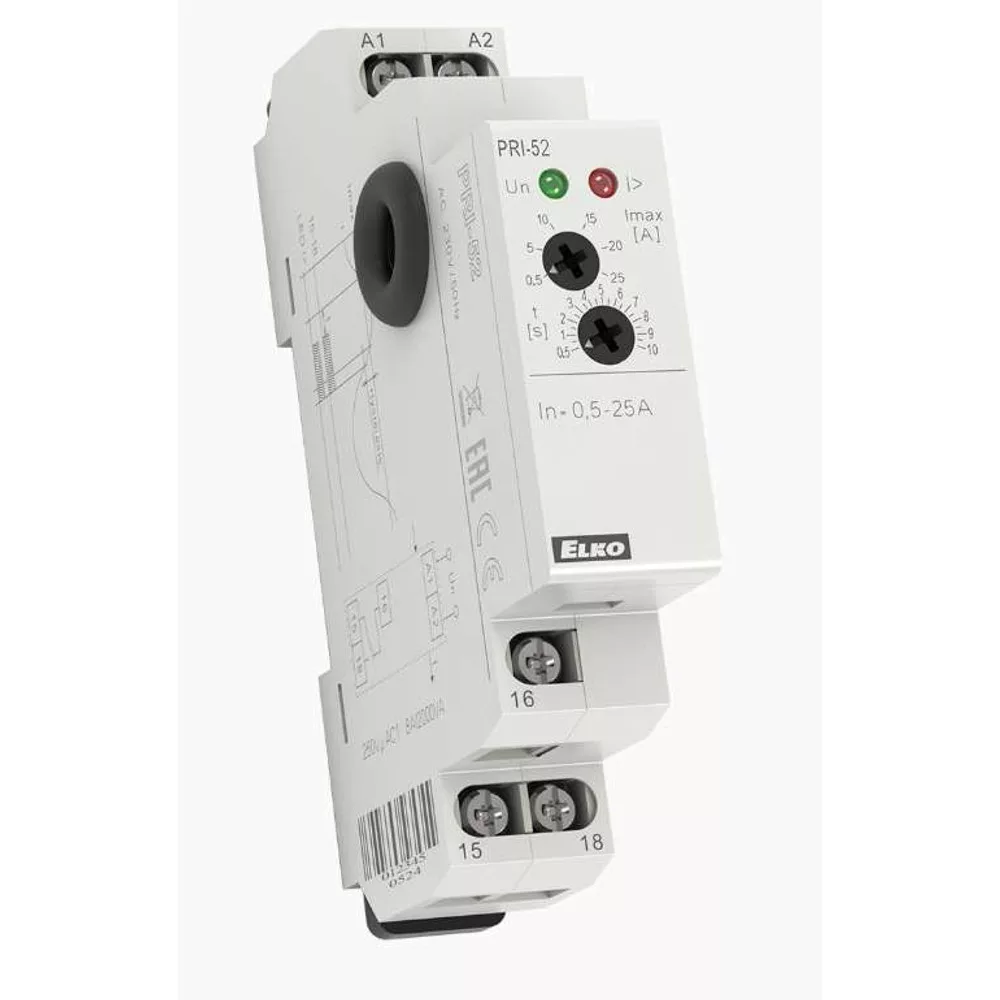

Az eszköz beépített áramváltóval rendelkezik, amely az átvezetett vezeték áramát érzékeli
Az eszköz külső áramváltóval is kiegészíthető – ezzel a mérési tartományt akár 600A-ig bővíthetjük
Az áramérték beállítása potenciométerrel történik – AC 0.5....25A tartományban
A kapcsolási késleltetés beállítása szintén potenciométerrel történik – 0.5...10s tartományban
Tápfeszültség: AC 230V
Kimenet: 1x 8A(AC1)
1 fázisú készülék, 1 modulos, DIN sínre szerelhető
| Érintésvédelmi osztály | 1 CO (váltóérintkező) |
| Érintkezők kialakítása | AgNi |
| Érintkező anyaga | AgNi |
| Fázisok száma | 1 fázis |
| Névleges feszültség | 230 V |
| Névleges szigetelési feszültség | 8 |
| Szerelhetőség | 1 fázis |
| Típus | Áramfigyelő relé |
